20英尺开口侧开式货运集装箱结构设计

　　在多式联运的物流场景中，开口式集装箱的适配性远高于标准密闭箱型，尤其针对超高、超宽、无法通过端门完成装卸的大件货物，侧开与顶部开口的组合结构能大幅降低装卸作业的吊装难度，减少货物在转运环节的磕碰损伤。这类20英尺规格的开口集装箱，常应用于港口散杂货中转、工地大型构件转运、工厂重型设备出厂运输等场景，相比标准干货箱，它的作业灵活性更强，既可以配合叉车完成侧面托盘货物的整托装卸，也能配合龙门吊完成顶部超大件的垂直吊装，适配不同装卸场地的设备条件。

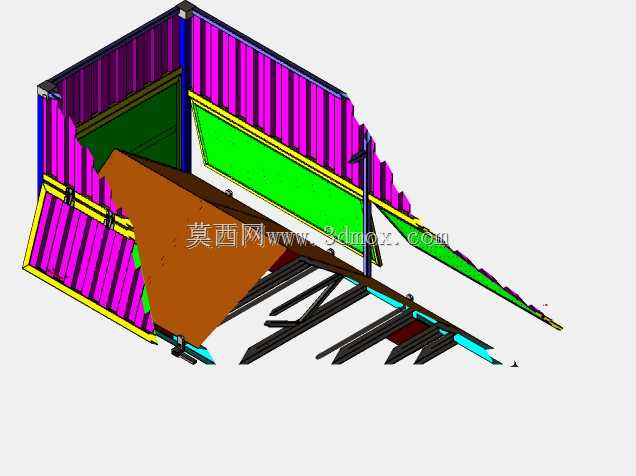

　　从结构设计逻辑来看，这类开口集装箱的核心受力框架依然沿用标准20英尺集装箱的角件、底横梁、顶侧梁、底侧梁组成的承载骨架，保证其能兼容现有集装箱吊具、平板运输车、集装箱船的固定位尺寸，不需要额外改造现有物流载具的适配结构。侧开结构采用多扇铰接式侧门组合，每扇门体都配有独立的锁杆与密封胶条，关闭状态下能满足常规户外储运的防雨、防尘要求，门体铰链采用加厚铸钢件，与侧梁的连接位置做了局部加强衬板，避免长期开关作业导致的连接位变形。顶部开口位置设计有可拆装的顶横梁，平时可以安装篷布压条配合防水篷布实现封闭运输，需要吊装超高件时可以快速拆除顶横梁，留出完整的顶部作业空间，不需要对箱体主体做任何改动。

　　尺寸边界上，该箱体严格遵循20英尺集装箱的通用外廓尺寸，长度方向控制在6058mm，宽度2438mm，高度匹配标准通用箱的2591mm外高，保证其能顺利进入现有集装箱堆场的标准箱位，也能适配公路运输的车辆限界要求。底架部分的承载能力按照30.48吨的额定总重设计，底横梁采用C型冷弯型钢，间距控制在300mm以内，底板采用防滑花纹钢板，既可以承受叉车进出作业的轮压，也能避免货物在运输过程中出现滑移。侧门打开后的净开口宽度覆盖整个箱体侧面长度，高度方向从底架上平面到顶侧梁下平面，留出足够的叉车作业空间，不需要额外调整作业站台的高度。

　　设计过程中需要重点考虑开口后的结构刚度问题，因为标准密闭箱的侧壁是重要的受力抗扭构件，改成侧开结构后，需要对底架、顶侧梁、端框的连接位置做抗扭加强，在端框的角柱位置增加斜向加强筋，避免吊装过程中箱体出现菱形变形，导致侧门无法正常开关。锁杆机构采用偏心压紧式设计，每扇侧门布置上下两道锁点，关闭时能将胶条压缩量控制在3-5mm，既保证密封性能，也不会因为锁止力过大导致门体变形。顶部的可拆顶横梁采用矩形钢管制作，两端与顶侧梁的连接采用插销式固定结构，单人即可完成拆装作业，不需要借助额外工具，能大幅提升现场作业的效率。

　　在实际使用场景中，这类开口集装箱还常被改造为临时工地储物间、移动设备机房，其标准化的角件结构可以方便多层堆叠，侧开的大开口方便大型设备直接推入箱内，不需要拆解设备即可完成整体转运。箱体的所有铰接点、锁止点都设计有润滑注油孔，方便日常维护保养，延长在户外恶劣工况下的使用寿命。侧门的密封胶条采用耐候橡胶材质，能适应-40℃到60℃的环境温度范围，在沿海高盐雾、内陆强紫外线的环境下也能保持密封性能不出现快速老化。底架的四角角件完全符合ISO集装箱标准尺寸，能兼容所有标准集装箱的锁具、吊具，无论是港口的岸边吊、堆场的龙门吊，还是公路运输的转锁，都能直接固定，不需要额外的转接配件。

　　针对不同的货物运输需求，箱体内部还可以预留加装货物固定环的安装位，用户可以根据货物类型选择安装绑带环、卧环等固定配件，避免运输过程中货物晃动撞击箱体。侧门的开启角度可以达到270度，门体打开后可以通过门体上的固定卡扣吸附在箱体外侧，不会占用侧面的作业空间，方便叉车在狭窄的堆场通道内完成装卸作业。顶部开口的边缘设计有篷布挂钩，配合防水篷布可以实现完全密闭，满足怕水货物的运输要求，篷布采用高强度PVC材质，具备耐磨、抗撕裂的特性，能适应长途运输过程中的风吹雨淋。
