直燃两级串联吸收式冷热水机组结构

　　这套直燃型吸收式冷热水机组，核心面向大型商用、工业集中供冷供热场景设计，常见于城市商业综合体、三甲医院、大型数据中心、工业园区集中能源站这类有稳定冷热负荷需求的场所，可同时承担夏季制冷、冬季采暖的负荷输出，部分工况下也可匹配工艺冷却的恒温需求，无需额外配置独立锅炉与冷水机组，能大幅缩减能源站的设备占地与配套管线投入。

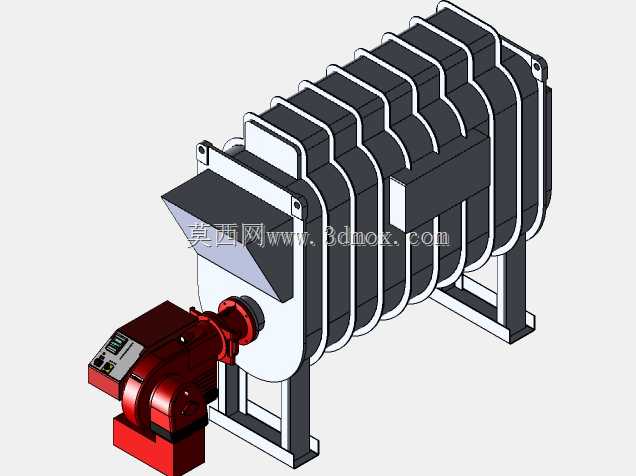

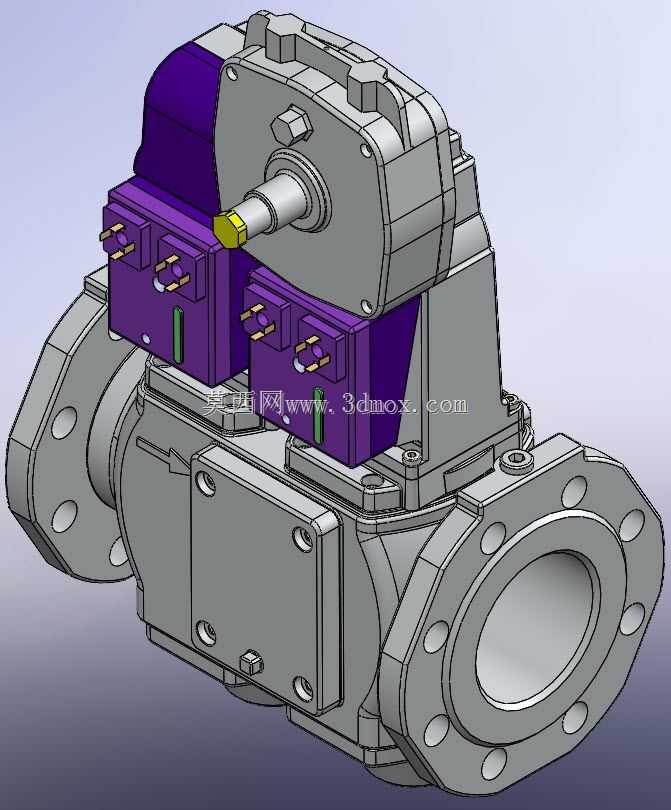

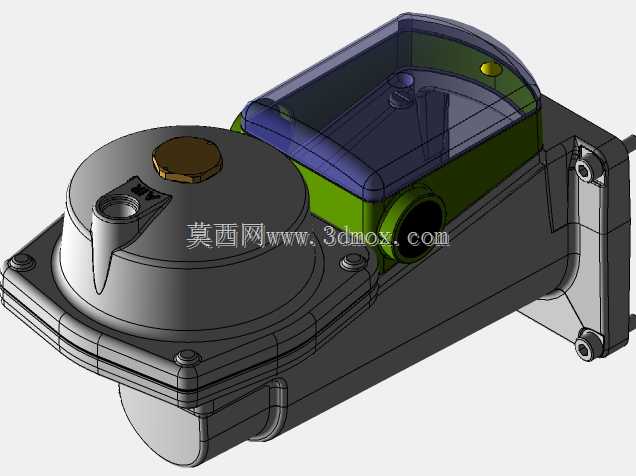

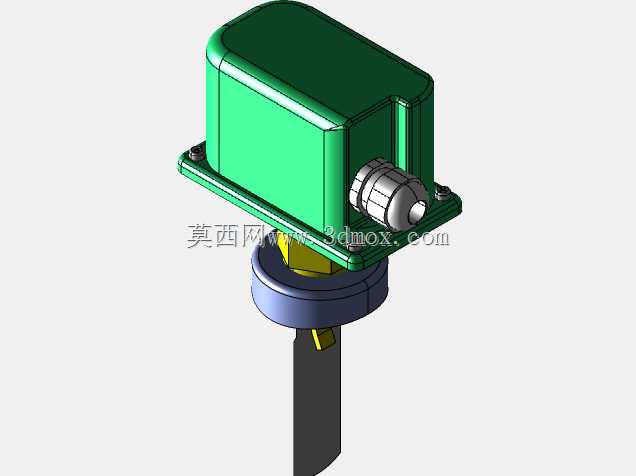

　　从功能逻辑上看，机组采用两级发生、串联流量的循环架构，相比单级直燃机组，低负荷工况下的热力系数表现更稳定，在20%-100%负荷区间内均可平滑调节输出，不会出现离心式制冷机组常见的喘振风险。机组以燃气为主要驱动能源，也可适配燃油等液态燃料，燃烧器布置在高温发生器段，可根据安装现场的燃料供应条件选择适配的燃烧头规格，无需对主体筒体结构做大幅改动。机组自带完整的溶液循环、冷剂水循环、水路切换与安全保护模块，不需要额外配置外置的电气保护柜、变频启动柜等附属配电设备，自身电控柜集成了燃烧控制、液位调节、温度压力联锁保护、故障报警等全部功能，接入现场水电管线即可完成调试投用。

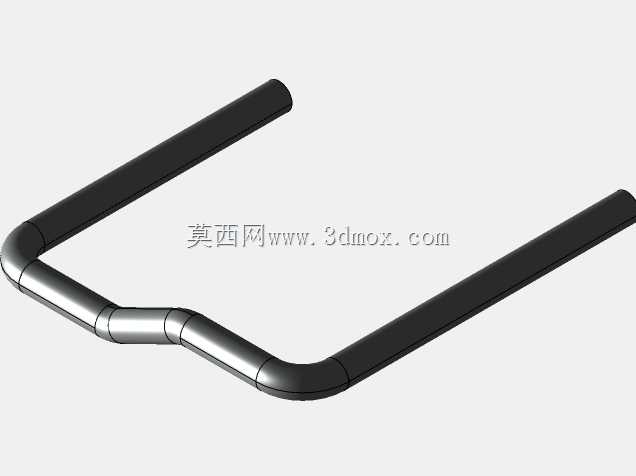

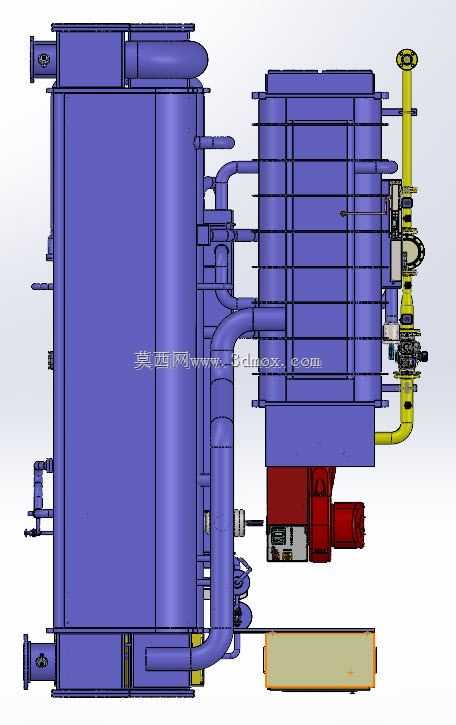

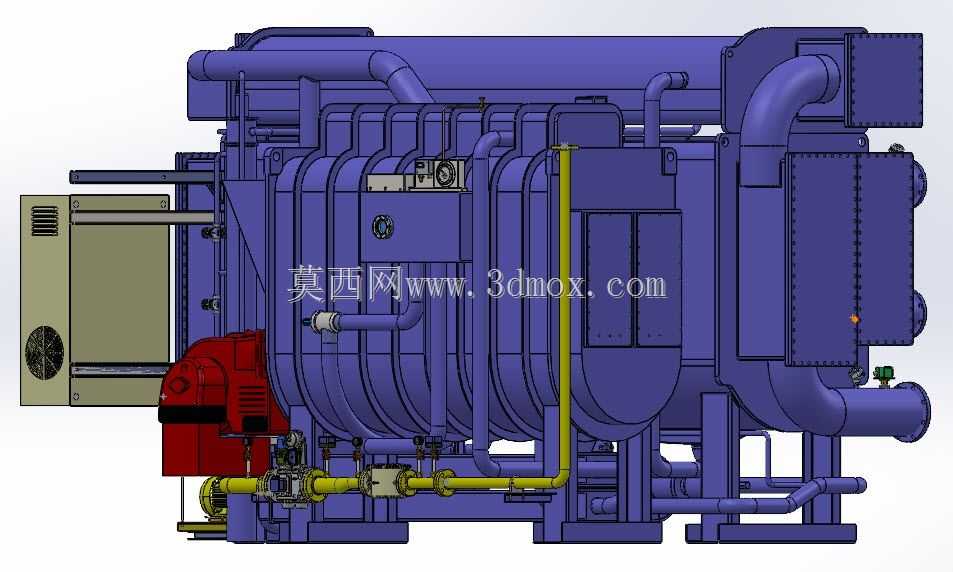

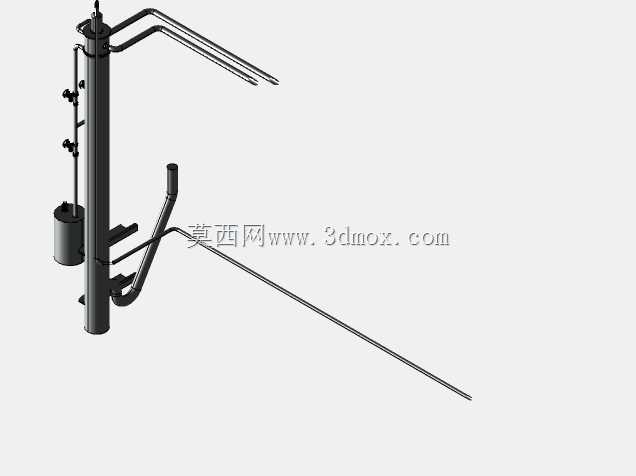

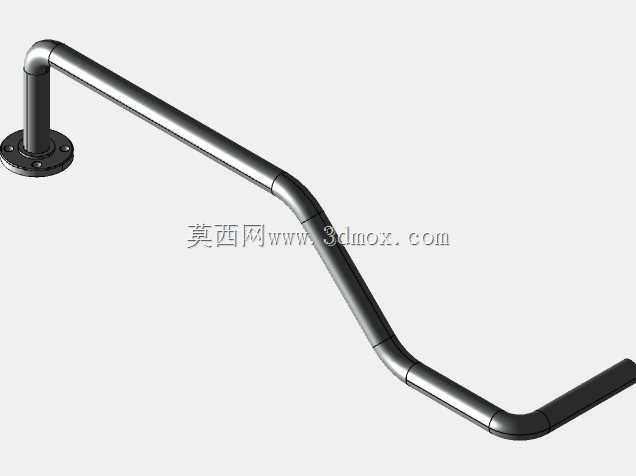

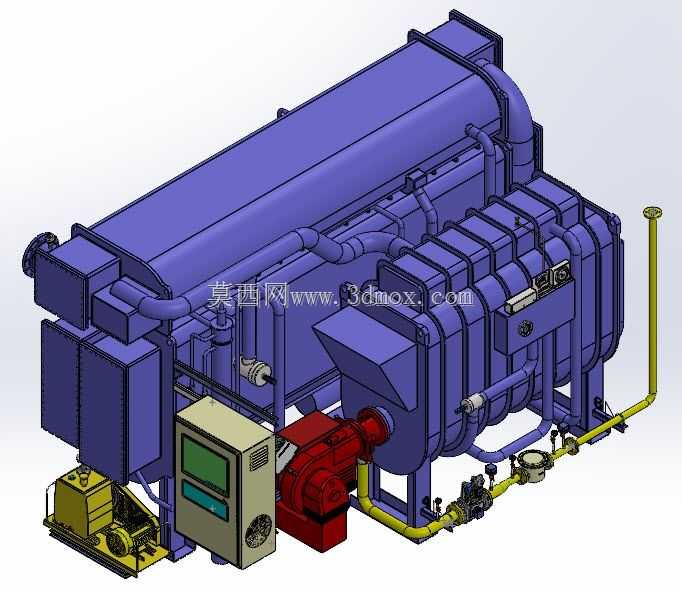

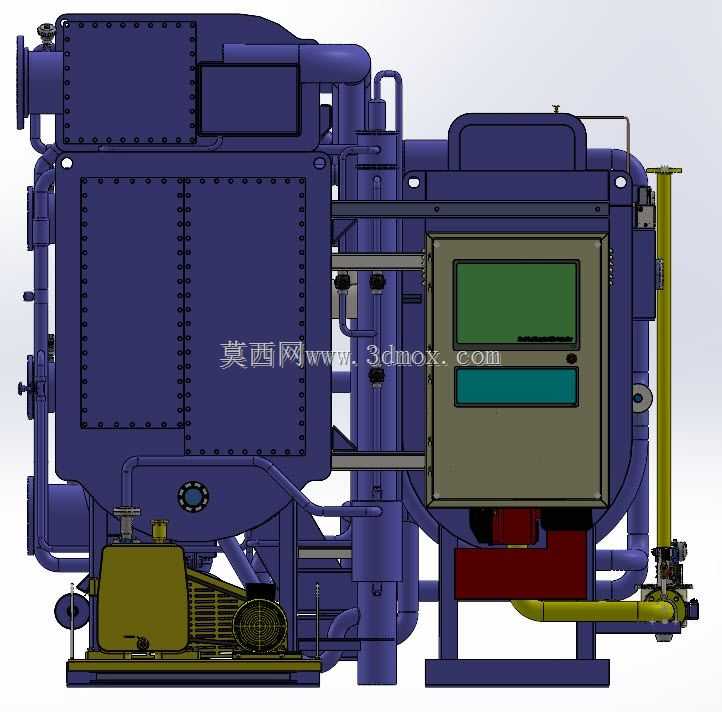

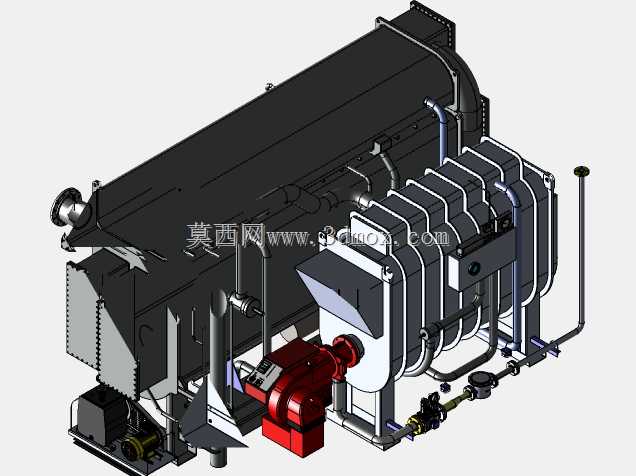

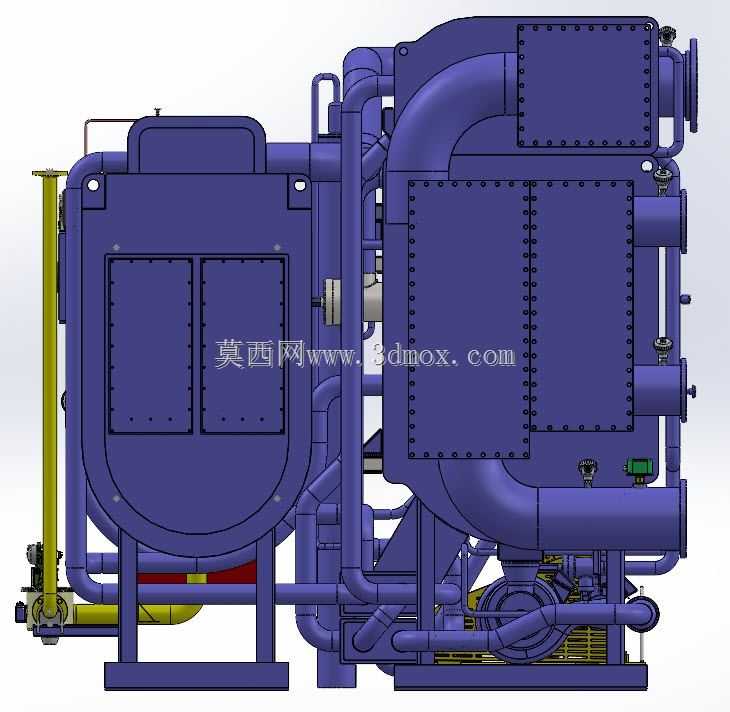

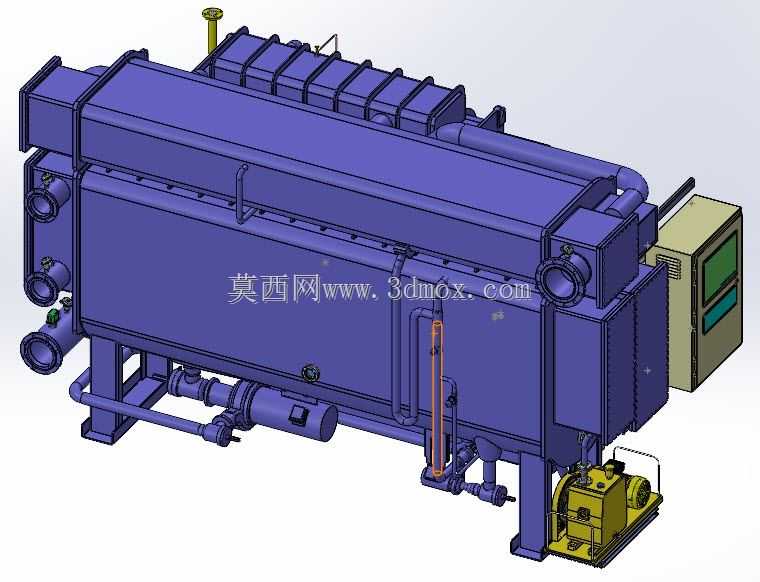

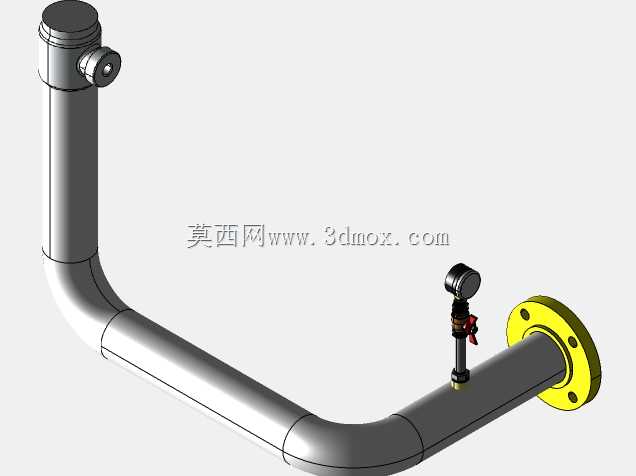

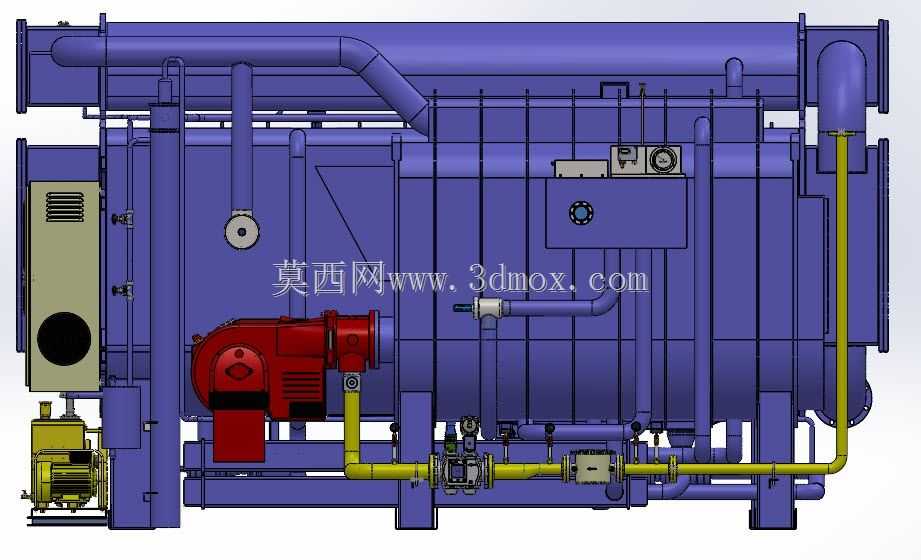

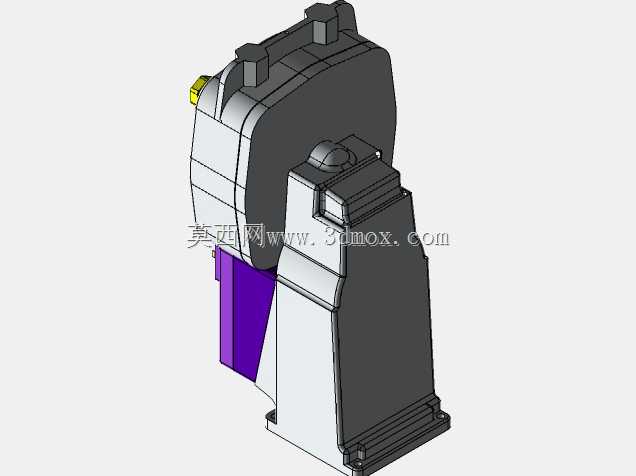

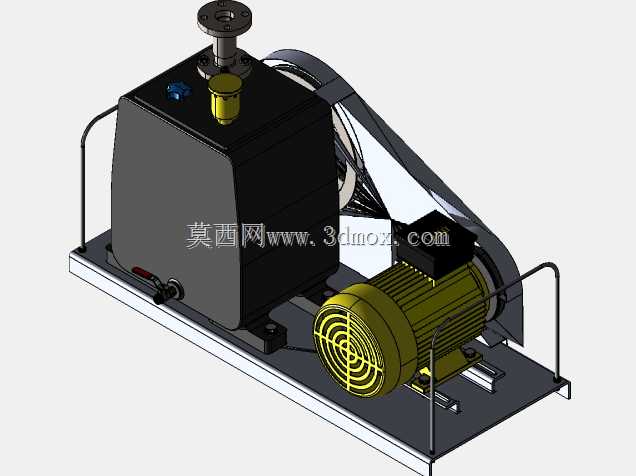

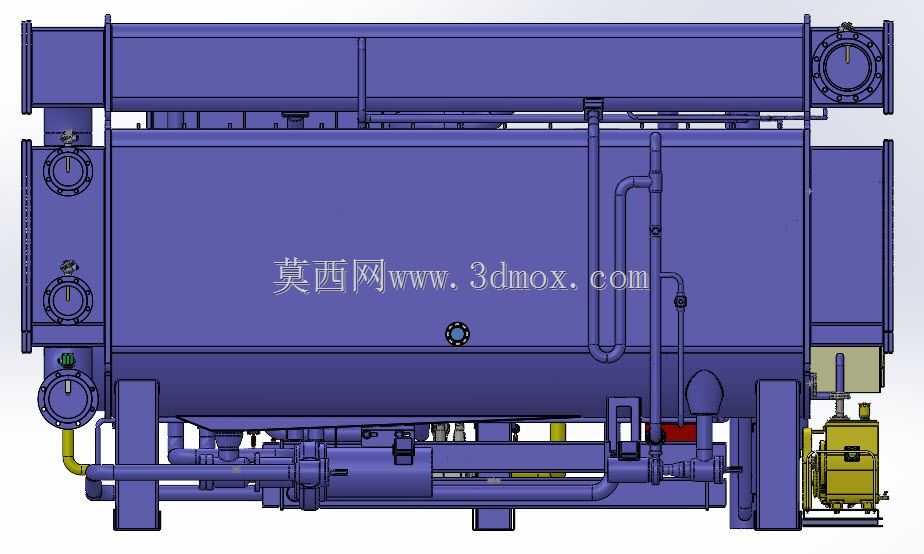

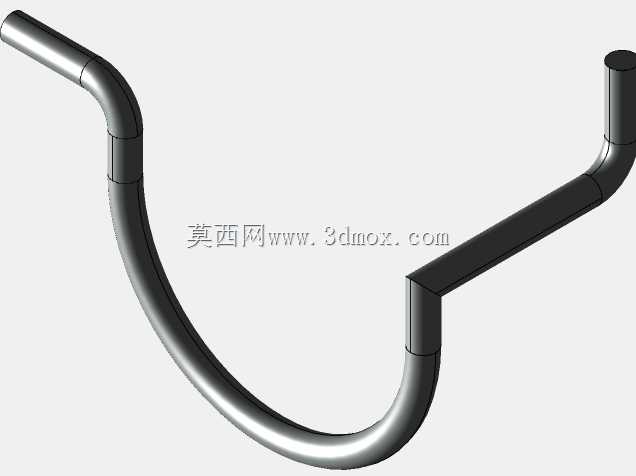

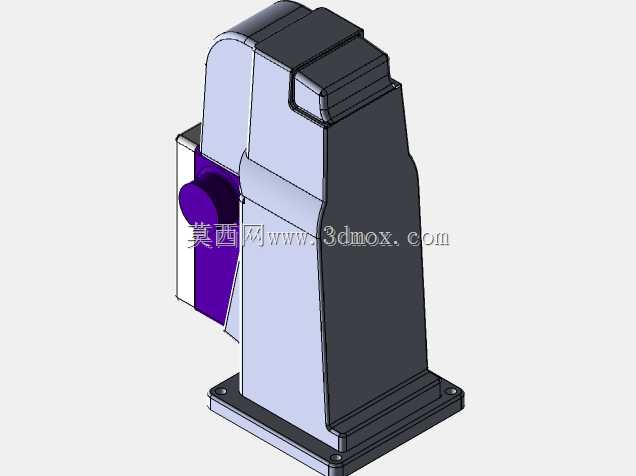

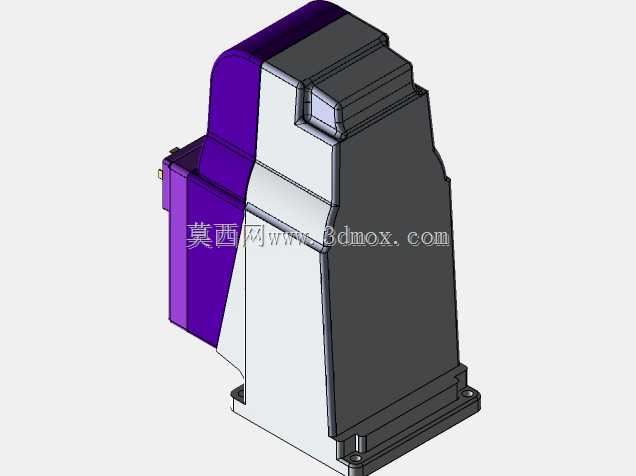

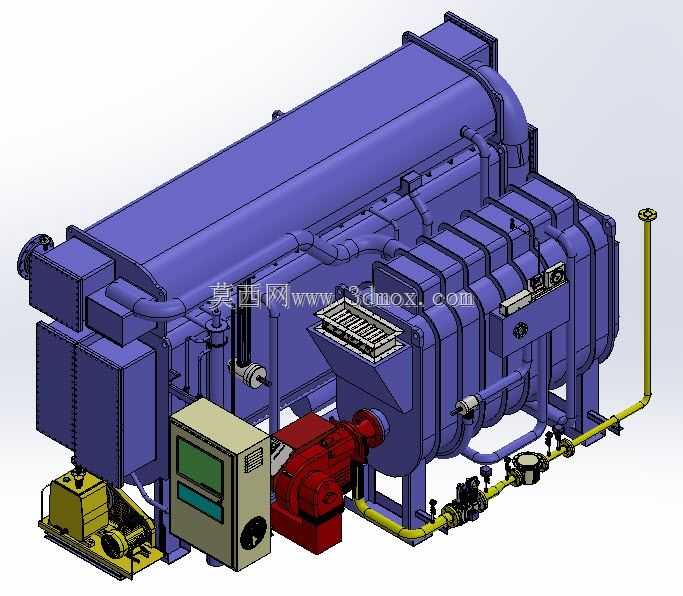

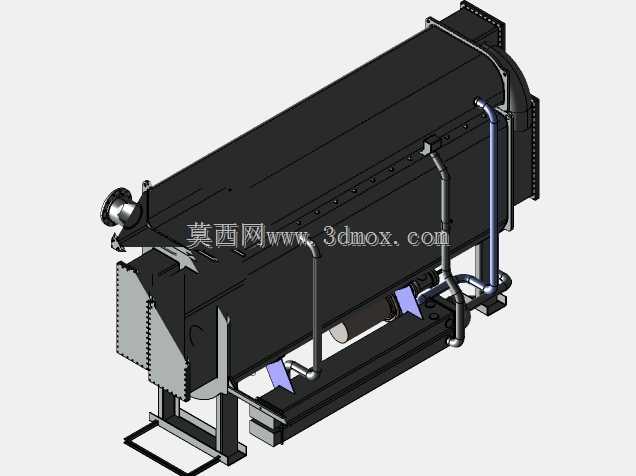

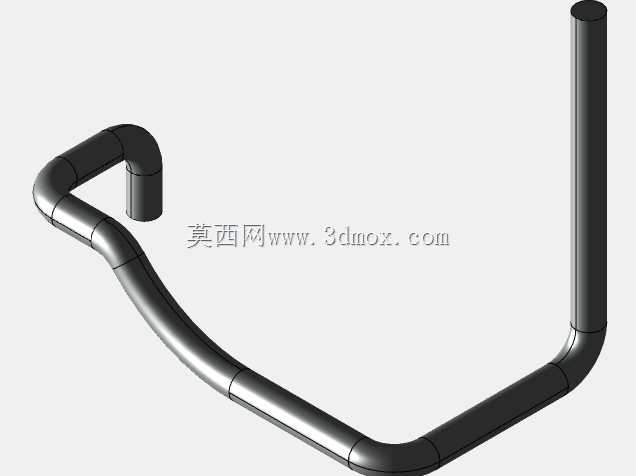

　　设计层面上，整套筒体采用卧式分层布置，高温发生器、低温发生器、冷凝器、蒸发器、吸收器沿筒体轴向依次排布，外部连接的溶液管路、冷剂水管路均沿筒体侧面走管，预留了足够的检修操作空间，管路弯头均采用大曲率半径设计，降低溶液流动的沿程阻力，减少溶液泵的输出扬程损耗。配套的溶液泵、冷剂水泵均布置在筒体侧下方的基座上，与主体筒体共用同一个型钢焊接底座，运输时无需拆分，现场安装仅需找平底座、连接外部水管与燃气管路即可，大幅缩短现场安装的周期。燃烧器采用侧装式结构，可根据机房的布置方向选择左侧或右侧安装，同规格机型的安装接口完全通用，不需要额外定制转接段。

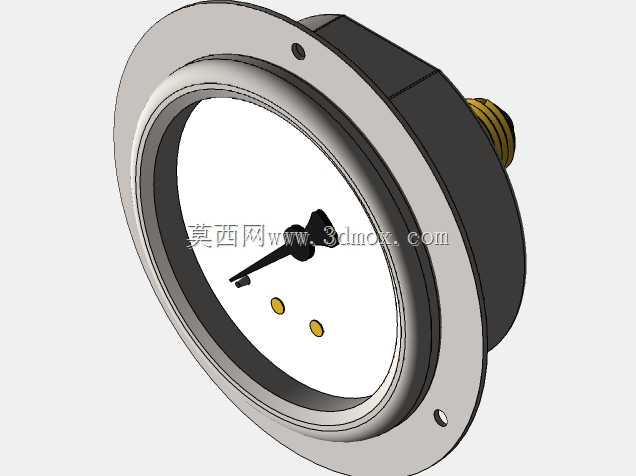

　　安装边界方面，机组主体为长条形卧式结构，长度方向需预留至少1.2倍筒体长度的检修抽管空间，用于后期换热管的清洗与更换；宽度方向需在电控柜侧预留1.5m以上的操作通道，满足日常巡检与参数调试的空间需求；高度方向需在筒体顶部预留0.8m以上的净空，满足吊装阀件、检修顶部仪表的操作空间。机组底座的地脚螺栓孔采用长圆孔设计，可抵消现场基础施工的尺寸误差，降低基础施工的精度要求。水路接口均布置在筒体的同一侧，与外部管线连接时不需要绕管，减少管线的材料用量与阻力损失。

　　实际运行中，机组的耗电量仅为同等冷量电制冷机组的5%左右，大部分能耗来自燃料燃烧的热能输入，非常适合电力供应紧张、燃气资源充足的区域使用，同时可通过燃烧器的分段燃烧调节，精准匹配实时冷热负荷，避免能源的无效浪费。机组可根据用户需求选择单独供冷、单独供热或者冷热同时供应的模式，不需要额外切换管路，内部水路阀组可自动完成工况切换，操作逻辑简单，运维人员仅需经过基础培训即可完成日常操作。
