简易弧形刀片冲压成型模具结构

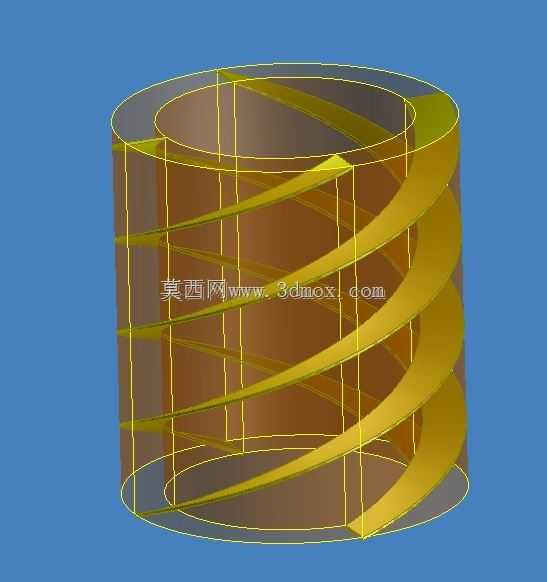

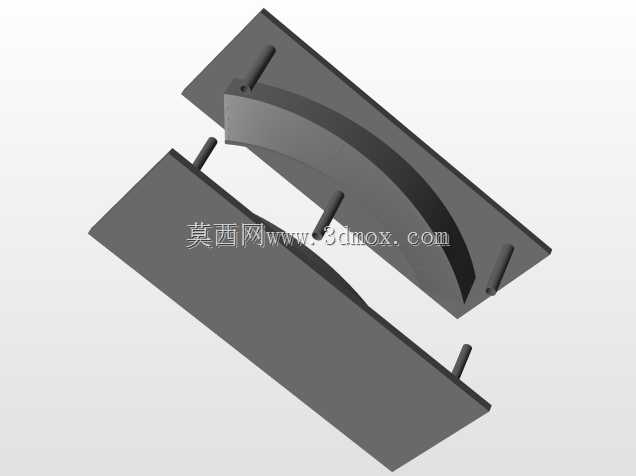

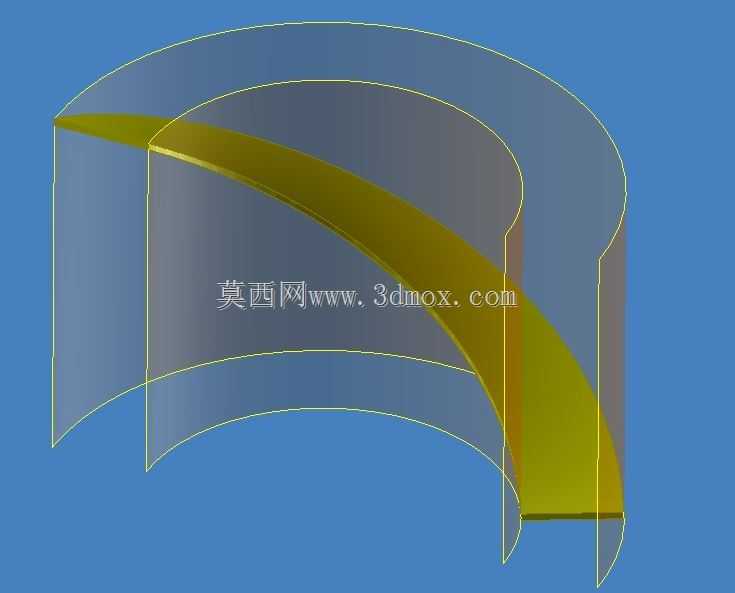

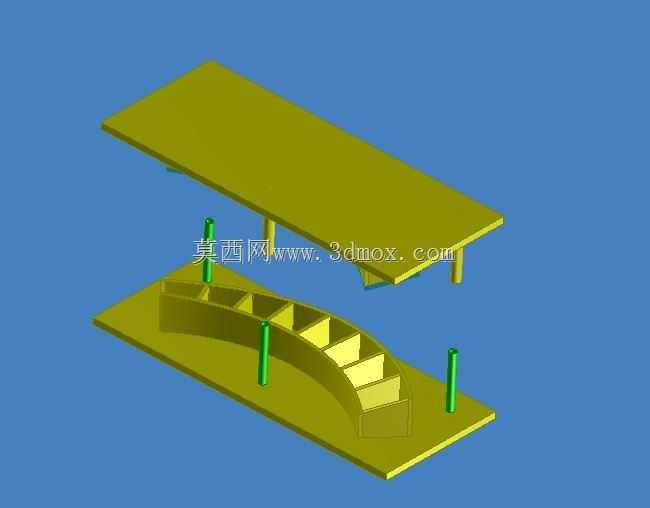

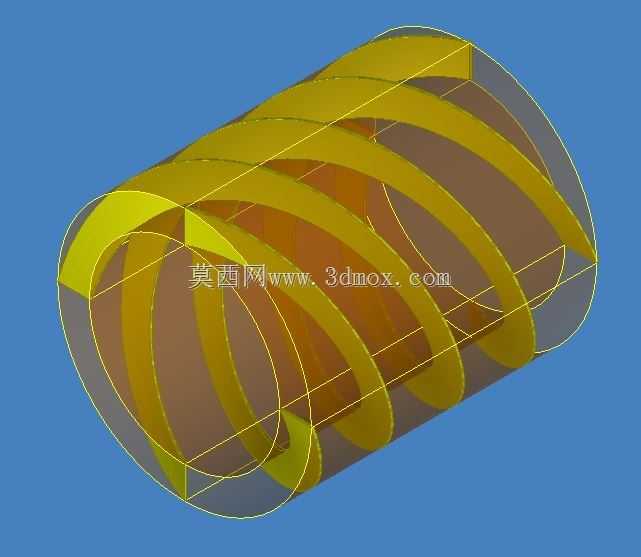

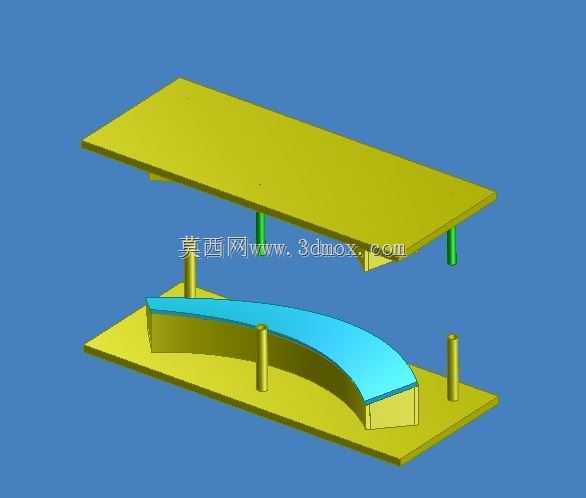

　　这套简易刀片模具主要面向小批量薄刃刀片的冲压成型工序，适配日常五金加工场景里的弧形刀片量产需求，常见于美工刀片、小型裁切刀片的生产车间，可直接安装在普通开式压力机的工作台面，不需要额外定制专用模架，适配多数中小型冲压设备的装夹参数。整套模具采用上下模对合的经典倒装结构，下模部分固定安装弧形凸模，凸模型面完全匹配刀片的内弧轮廓，型面边缘做了0.02毫米的圆角过渡，避免冲压过程中刃口部位出现应力集中导致的料边撕裂；上模部分为整体式凹模固定板，配套四个导向导柱，导柱与下模导套的配合间隙控制在0.01毫米以内，保证合模过程中上下模的对位精度，避免出现冲切偏位导致的刀片尺寸超差。

　　从设计思路来看，这套模具优先考虑了小批量生产的换模便捷性，凸模与下模座采用螺栓锁紧的可拆结构，当需要生产不同弧度的刀片时，只需要更换对应型面的凸模镶块，不需要整体拆卸模座，大幅缩短换模调试的时间。导柱的布置采用非对称排布，避免装模时出现上下模反装的操作失误，导柱长度超出上模合模行程20毫米，保证开模状态下导柱依然与导套保持配合，不会出现导柱脱套导致的对位失效。上模与压力机滑块的连接采用模柄定位，模柄直径适配多数通用压力机的滑块安装孔，不需要额外加工连接法兰，降低现场装夹的适配成本。

　　实际生产过程中，这套模具适配0.2到0.5毫米厚度的高速钢钢带料，送料方向沿模具长度方向布置，下模座两侧预留了15毫米的送料定位边，可搭配简易条料定位块使用，不需要额外配置自动送料机就能完成手动送料冲压，适合小型五金加工厂的小规模生产场景。合模时上模的卸料板先接触钢带料，通过内置的弹簧提供压料力，压料力大小可通过卸料板背后的螺栓调节，避免薄料在冲切过程中出现翘曲变形；冲切完成后上模回程，卸料板将卡在凹模内的料边推出，成型完成的刀片顺着下模的斜面滑落到模具侧边的收料盒内，不需要人工手动取件，降低操作过程中的安全风险。

　　安装边界方面，整套模具闭合高度为180毫米，最大开模高度为260毫米，适配滑块行程在80到120毫米之间的普通压力机，下模座的安装孔位间距为120毫米*200毫米，可直接通过T型螺栓固定在标准压力机工作台上，不需要额外加工转接板。凸模型面的粗糙度要求达到Ra0.8，保证冲切完成的刀片表面无明显压痕，刃口部位的冲切间隙均匀控制在料厚的5%，确保冲切断面光滑无毛刺，后续只需要简单的刃口研磨就能达到成品刀片的锋利度要求。模具的导向部位预留了润滑油槽，日常生产中每班加注一次机械润滑油就能保证导柱导套的顺畅运行，整体结构没有复杂的气动或液压组件，维护成本极低，适合加工场景简单、生产批量不大的五金刃具加工车间使用。

　　在实际调试过程中，需要先将上下模的合模间隙调整均匀，可通过薄铜片在四个角位测试间隙大小，确认间隙一致后再锁紧固定螺栓，首次试冲时采用手动盘车的方式完成单次合模，检查冲切出的样件尺寸是否符合要求，确认刃口无崩缺、断面无台阶后再启动设备连续冲压。这套模具没有设计复杂的级进工位，单次冲压完成单片刀片的成型冲切，结构简单可靠，对操作人员的技能要求不高，新入职的冲压操作工经过简单培训就能独立完成操作，也可作为冲压模具教学的典型案例，用于讲解简易冲模的结构原理与调试要点。
