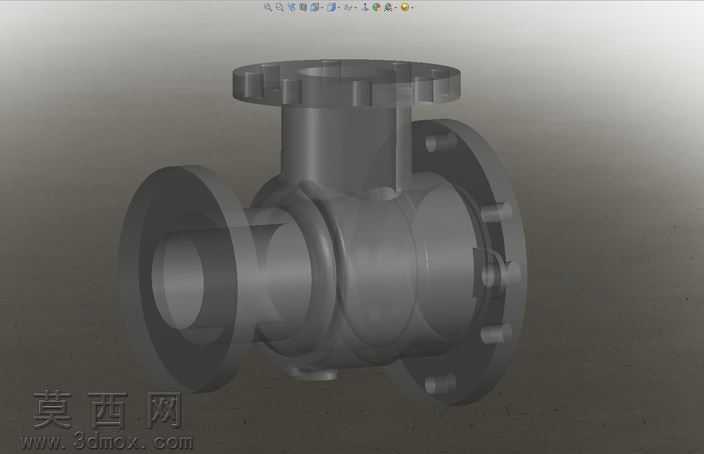

法兰连接式三通球阀壳体结构设计

本作品为三通球阀的壳体部件三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循机械设计规范与阀门承压件的工艺要求，从结构合理性、加工可行性、装配适配性多个维度完成设计搭建。建模初始阶段先梳理阀壳的功能逻辑：作为三通球阀的主体承压构件，需要同时承接三个方向的管路连接，容纳内部球体、阀杆、密封组件的安装空间，因此首先确定三个通径的轴线位置，保证水平方向两个通径同轴布置，垂直方向通径与水平轴线垂直相交，形成标准三通流道结构，避免流道出现突兀转角造成流体阻力过大。建模过程中优先采用参数化草图驱动特征的方式，先绘制各通径的法兰截面轮廓，按照法兰连接标准确定法兰盘的外径、螺栓孔分布圆直径、螺栓孔数量与孔径，法兰密封面的凸台结构也同步在草图中定义，通过拉伸特征生成三个方向的法兰连接端，再通过布尔运算整合为一体的壳体基础结构。针对壳体的壁厚设计，结合公称压力等级要求设置均匀的主体壁厚，在流道交汇的腔体位置做局部加厚处理，避免承压过程中出现应力集中；壳体与内部球体配合的内腔采用回转面特征构建，保证内腔表面的圆柱度与同轴度，为后续密封件安装、球体转动提供精准的配合基准。垂直方向的阀杆安装通道单独做特征构建，在通道顶端设计阀杆密封件的安装台阶、压盖连接的螺纹孔位，保证阀杆装配后的密封性能与转动灵活性。材质渲染阶段，为模型赋予铸钢材质效果，还原工业阀门壳体的金属质感，对法兰密封面、内腔配合面做精加工面的质感区分，清晰展示加工面与非加工面的差异；渲染过程中调整光影角度，突出壳体的结构层次，清晰呈现法兰螺栓孔、加强筋、连接凸台等细节结构，让模型的结构特征一目了然。设计过程中充分考虑铸造工艺的要求，所有转角位置都设置合理的铸造圆角，避免出现尖角造成铸造缺陷，壳体外壁的局部加强筋沿着应力分布方向布置，在不增加过多壁厚的前提下提升壳体的结构强度，同时兼顾铸件的壁厚均匀性，避免铸造过程中出现缩松、缩孔等缺陷。整个模型的所有特征都保留完整参数，可根据不同的公称通径、压力等级需求快速调整尺寸参数，适配不同规格的三通球阀设计需求，模型的各连接尺寸、配合尺寸都严格遵循相关行业标准，可直接用于后续的工程图生成、装配模拟、工艺分析等后续设计环节。
