多片摩擦式离合器结构三维设计

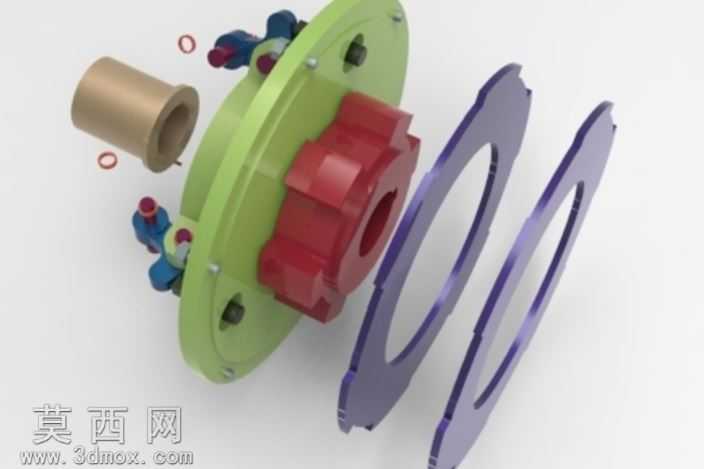

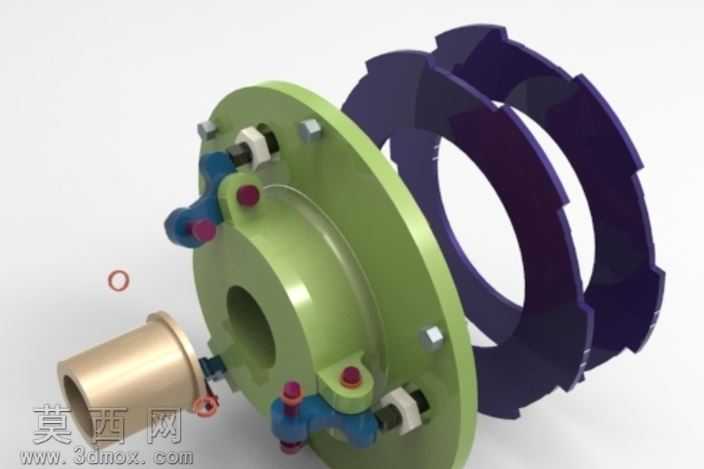

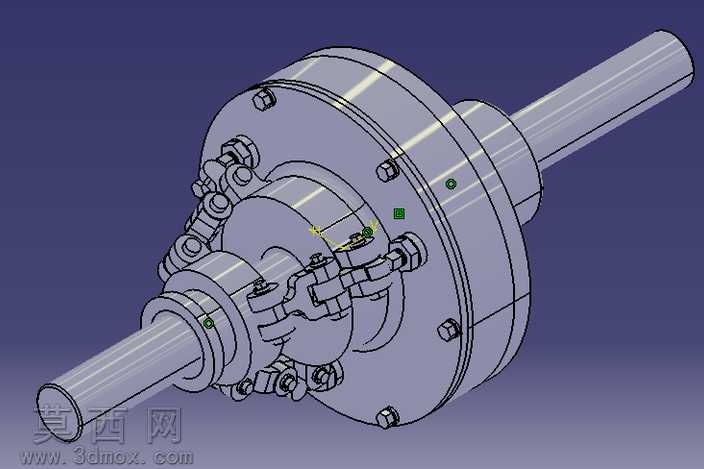

本作品为多片离合器的三维结构设计成果，采用三维建模软件完成全参数化部件建模与整体装配，完整还原多片离合器的真实结构组成与装配逻辑。建模过程中首先对离合器各组成部件进行结构拆解，依次完成主动毂、从动毂、多组摩擦片、压盘、复位弹簧、驱动连接件等独立零件的建模：针对绿色的离合器壳体部件，精准还原其周向分布的弹簧安装孔、定位销孔与连接凸台结构，对壳体边缘的倒角、安装位的沉孔细节做了精细化处理，保证零件的加工工艺合理性；针对红色的花键毂部件，严格按照花键齿形参数完成齿廓建模，还原内花键的通孔结构与外花键的齿形轮廓，保证与摩擦片内齿的配合精度；针对两组紫色的摩擦片部件，分别还原主动摩擦片的外齿结构与从动摩擦片的内齿结构，对摩擦片表面的油槽、边缘的齿形倒角做细节刻画，还原摩擦片的真实形态；针对配套的铜套、压紧弹簧、调节销钉等小尺寸零件，也按照实际装配尺寸完成等比例建模，保证各零件间的装配间隙符合机械设计规范。材质与渲染阶段，为不同部件匹配对应材质：壳体部件赋予哑光绿色工程材质模拟铸铁喷塑质感，花键毂赋予亮红色金属漆材质，摩擦片赋予深紫色耐磨合金材质，铜套赋予黄铜金属质感，弹簧与销钉赋予发黑处理的钢材质感，通过渲染调整光影效果，清晰展现各部件的轮廓层次与装配关系，同时通过爆炸视图的呈现方式，将各装配部件沿轴向分离排布，直观展示多片离合器的装配顺序与部件组成。设计思路上，围绕多片离合器的传动功能展开，通过多组摩擦片的叠合结构增大接触面积，保证传动过程中可传递更大扭矩，同时还原离合器分离与结合的动作逻辑：压紧状态下弹簧推动压盘将多组摩擦片压紧，依靠摩擦力实现主动端与从动端的动力传递；分离状态下压盘复位，摩擦片间产生间隙切断动力传递，建模过程中对各运动部件的活动行程做了参数化预留，可直观演示离合器的工作过程。整体模型装配关系完整，无零件干涉问题，各部件结构细节还原度高，既可以作为机械设计教学的演示案例，也可作为传动系统设计的参考模型，帮助理解多片离合器的工作原理与结构组成。
