楔材料自动放卷架设备结构设计

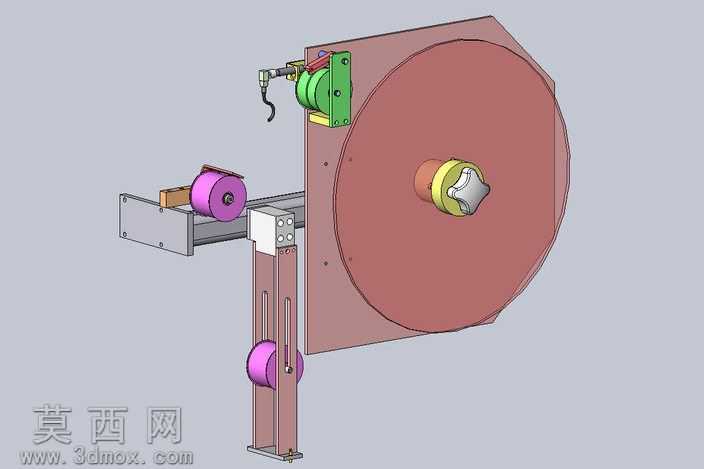

本作品为楔材料放卷导送设备的三维建模成果，建模过程中对设备各组成部件进行了精细化的结构还原，完整呈现了立式放卷设备的整体布局与功能模块划分。模型主体包含大直径卷材安装主轴组件，主轴端部设置快拆式锁紧结构，可实现卷材卷料的快速装夹与更换，适配大卷径楔状带状材料的承托需求，主轴安装于立式主安装立板上，立板采用切角式平板结构，在保证结构刚性的前提下减少不必要的材料占用，降低设备整体自重。立板侧方集成安装了气动式张力控制组件，包含气动控制阀、导向挂钩与张力调节轮组，可根据材料输送速度实时调整放卷张力，避免材料拉扯变形或松垮散乱。立板前方延伸设置水平安装导轨梁，梁体上搭载可调节位置的导料座，导料座上安装紫色导向滚轮组，可对输出的楔材料进行水平方向的导向纠偏，保证材料输出路径平直；导轨梁下方设置立式支撑立柱，立柱上加装竖向导料滚轮，对下垂段材料进行竖向导向，避免材料与设备机架发生剐蹭磨损。建模过程中对各部件的装配关系进行了严谨的约束设置，转动副、移动副的配合关系完全符合实际设备的运动逻辑，滚轮组件均设置为可自由转动状态，锁紧件、紧固件的位置与规格均按照常规工业设备标准进行匹配。材质渲染阶段，对不同功能部件进行了差异化的材质赋予：主立板采用哑光金属板材材质，呈现工业钣金件的质感；滚轮组件采用硬质工程塑料与金属轴芯结合的材质表现，区分不同功能零件的材质属性；气动组件采用金属阀体搭配绿色涂装外壳的材质，还原工业气动元件的外观特征；紧固件采用镀锌金属材质，提升模型的真实感。整体设计围绕楔状带状材料的稳定放卷需求展开，通过多组导向轮的位置配合、张力控制组件的功能集成，实现卷材从大卷料盘到后续加工工位的平稳输送，结构布局紧凑，各功能模块互不干涉，安装调节位置预留充足，可适配不同宽度、不同厚度的楔材料放卷作业需求，设备底部设置水平安装底座，可通过螺栓固定于生产线工位旁，保证设备运行过程中的稳定性。
