发动机活塞连杆组件高精度三维设计

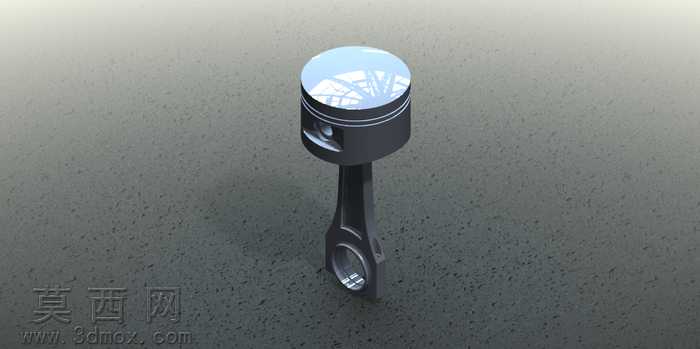

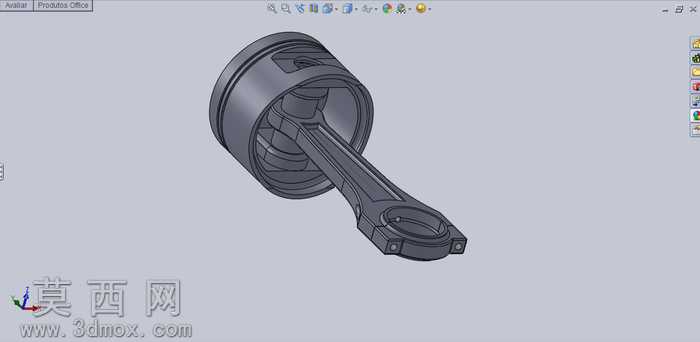

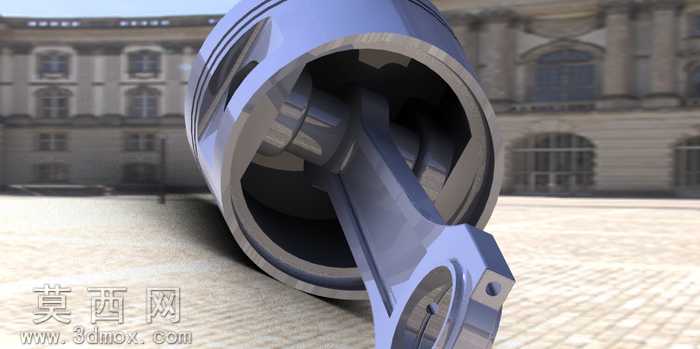

本作品为发动机核心动力传输组件的三维设计成果，建模阶段依托三维参数化设计软件完成全尺寸精准构建，首先针对活塞主体结构进行特征拆解：依次完成活塞顶部燃烧室曲面造型、活塞环槽的等距环切特征、活塞销座孔的同轴度约束、活塞裙部的型线优化，确保活塞各部位尺寸匹配内燃机工作的热膨胀与运动间隙要求。针对连杆部件，建模时严格区分连杆小头、杆身、连杆大头三个功能区段，连杆小头的衬套安装位采用同轴配合约束，杆身采用变截面工字型结构以兼顾轻量化与结构强度，连杆大头的分体式结合面、螺栓安装孔位均按照实际装配逻辑完成特征搭建，同时完成活塞销、连杆轴瓦等配套小零件的细节建模，保证整套组件的装配约束关系完全符合实际机械结构逻辑。材质与渲染阶段，针对不同零件的实际材质属性进行参数调试：活塞主体采用高硅铝合金材质参数，调整金属粗糙度、反射率参数还原铸铝件的哑光金属质感，表面添加细微的加工纹理提升真实感；连杆采用调质合金钢材质参数，提升金属高光强度与反射清晰度，还原锻钢件的致密金属质感；渲染场景采用写实户外光照环境，添加柔和的环境光遮蔽效果，突出活塞内腔与连杆衔接部位的结构细节，通过景深效果弱化背景元素，将视觉焦点集中在组件的配合结构上。设计过程中重点考量组件的运动逻辑，确保活塞往复运动与连杆摆动的运动路径无干涉，各配合面的间隙预留符合实际工程要求，既还原了曲柄连杆机构将活塞直线往复运动转化为曲轴旋转运动的核心功能结构，也通过精细化的建模与渲染处理，完整呈现了动力核心组件的工业设计美感与结构精度，可用于内燃机结构教学、动力系统原理演示、相关零部件设计参考等场景。
