直列八缸发动机气缸盖三维结构设计

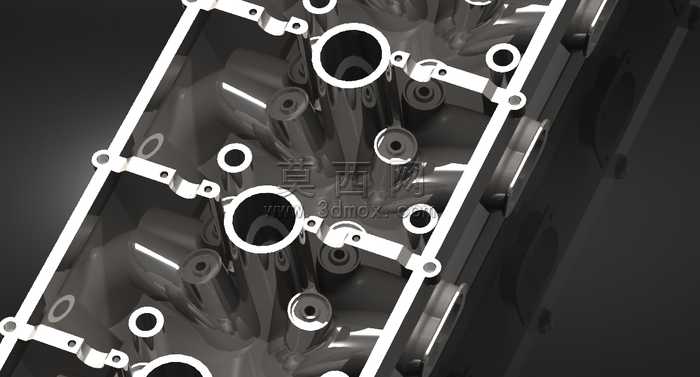

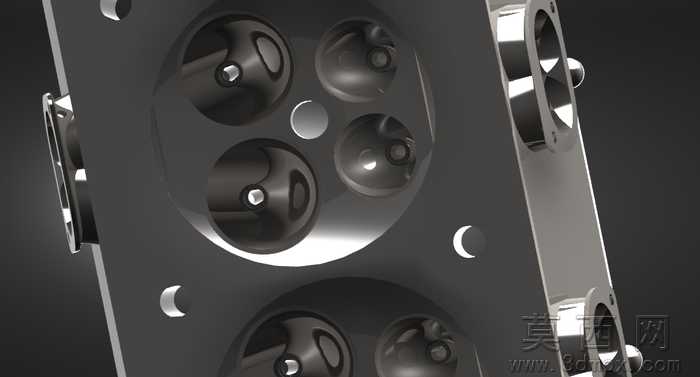

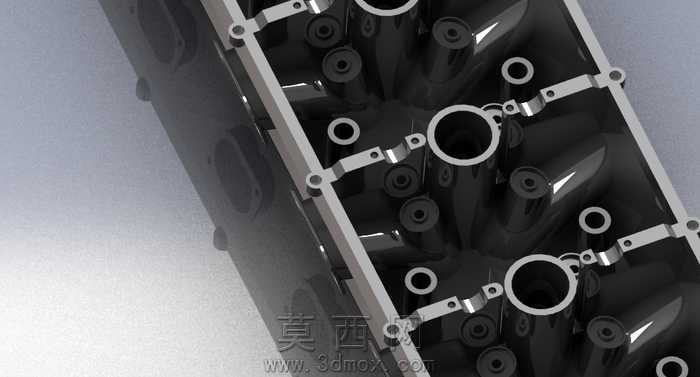

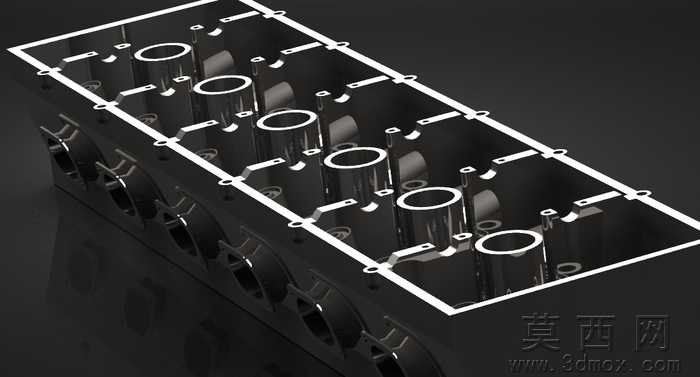

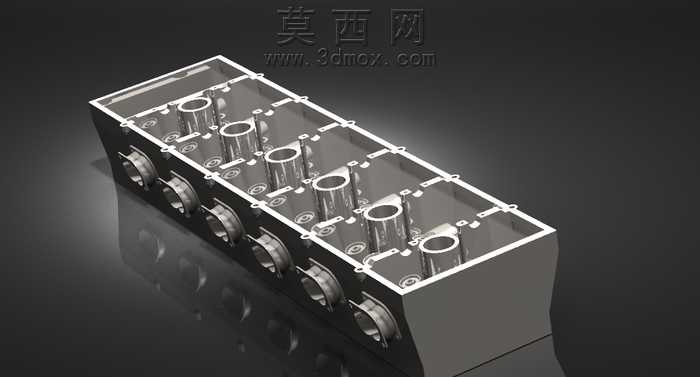

本作品为直列八缸内燃机气缸盖的三维参数化建模成果，建模过程严格遵循内燃机气缸盖的实际工程设计逻辑，以真实动力部件的结构尺寸比例为基准完成全参数化构建。建模阶段首先完成整体基准坐标系搭建，以气缸中心连线为纵向排布基准，依次定位八个独立气缸腔的中心点位，保证各缸间距、腔体内径、腔室深度的尺寸公差控制在合理工程范围内，同时完成气缸盖外围安装边、螺栓定位孔、冷却水道预留槽的基础轮廓绘制。针对气缸盖的复杂内部结构，建模过程采用多特征组合的构建方式，对进气道、排气道的弯曲流道采用扫掠特征完成曲面构建，保证流道内壁的顺滑过渡，符合内燃机进排气的流体力学设计要求；对气门安装座、喷油器安装孔、凸轮轴避让槽等精密配合部位，采用拉伸切除、旋转切除的组合特征完成细节构建，所有配合面均预留标准工程安装余量，各安装孔的同轴度、平面度公差均参考实际工业设计标准设定。材质与渲染阶段，模型主体采用铸铝合金材质预设，还原量产气缸盖的金属哑光质感，对气缸内壁、气门座圈等高频摩擦部位单独赋予合金钢材质，通过材质粗糙度、金属度参数的差异化调整，区分不同功能区域的材质特性；渲染阶段采用三点布光方案，主光源从侧上方45度投射以凸显气缸盖的立体轮廓，辅助光源补亮内部流道的暗部细节，底部添加柔光反射面增强模型的整体质感，背景采用深灰渐变色调突出主体结构，渲染输出的效果图清晰呈现了气缸盖的外部轮廓、缸腔排布、侧边安装接口的全部细节。整体设计完整还原了大排量直列发动机气缸盖的核心结构特征，所有特征均可参数化编辑调整，可用于内燃机结构教学、动力系统装配仿真、发动机原理演示等多种场景，模型结构无冗余特征，各部件的拓扑关系清晰，装配基准明确，具备较高的工程参考价值与教学演示价值。
