小型低压交流电接触器三维结构设计

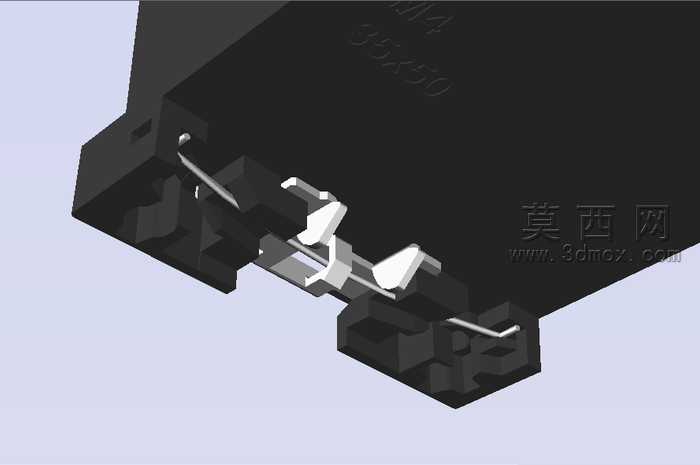

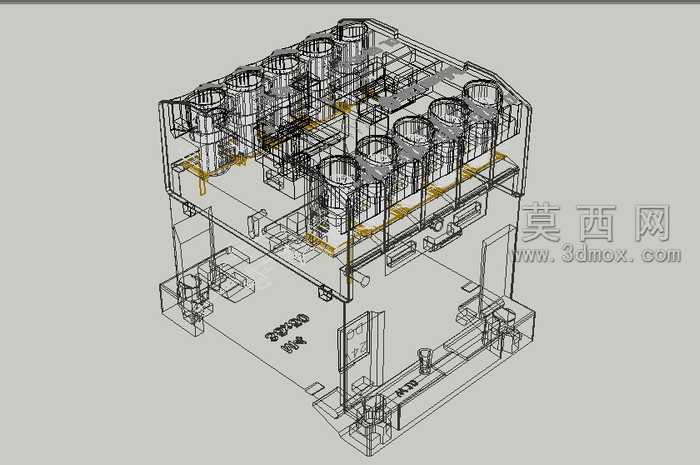

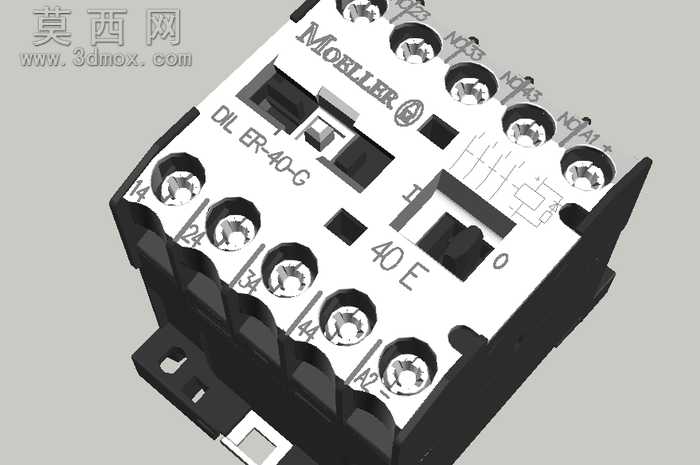

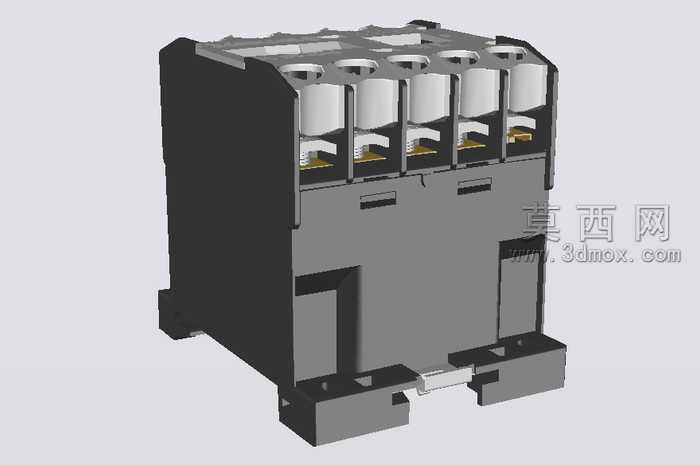

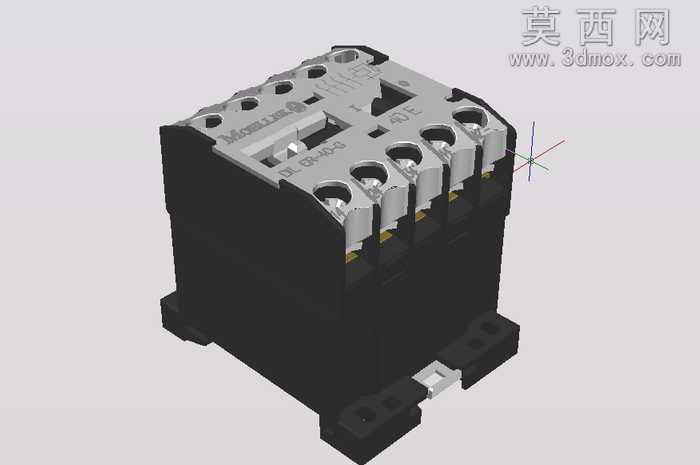

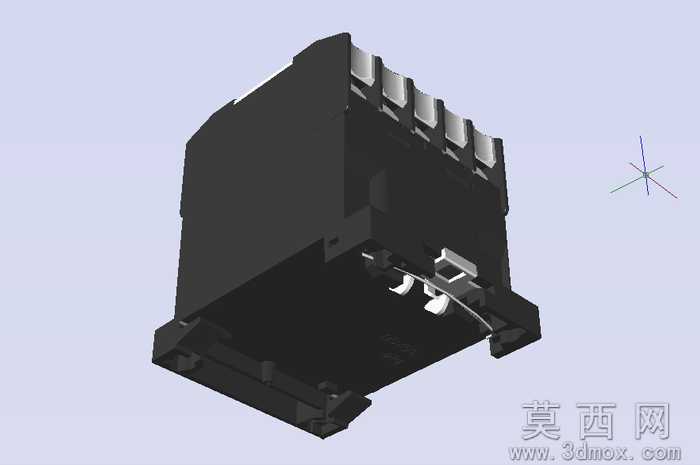

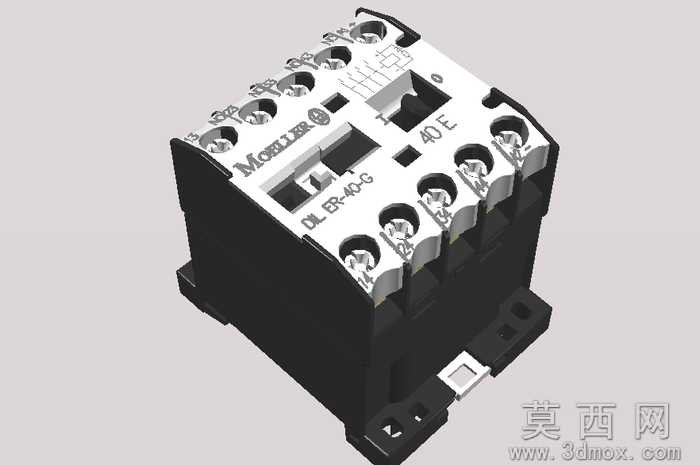

本作品为低压控制电路常用的小型交流电接触器三维建模成果，建模过程中严格参照实物的实际尺寸比例，在三维CAD环境中完成全结构的参数化搭建，完整还原了接触器的所有外部结构与装配特征。建模初期先梳理接触器的整体结构逻辑，将其拆分为基座主体、接线端子组、标识铭牌区域、安装固定结构、操作指示区域几个独立模块，分别进行单体建模后再完成整体装配，保证各部件之间的装配间隙、位置关系完全匹配实物的实际装配状态。材质渲染阶段针对不同部件的材质特性做了区分处理，基座部分采用哑光黑色工程塑料材质，还原工业电器常用的阻燃PA材质的磨砂质感，表面做了细微的颗粒纹理处理，避免塑料材质呈现过于光滑的失真效果；接线端子区域采用亮银色金属材质，模拟镀锌铜件的金属光泽，同时在端子的螺丝孔位、压线结构处做了细微的倒角与磨损细节处理，还原真实接线端子的使用质感；顶部的标识铭牌区域采用白底黑字的哑光印刷材质，清晰还原了型号标识、接线位编号、品牌标识等印刷内容，文字的排版、字号大小完全参照实物铭牌的印刷规范，保证标识区域的还原度。结构细节上完整还原了接触器正面的操作窗口、状态指示结构，侧面与底部的安装卡扣、固定孔位结构，所有接线端子的编号标识、接线槽结构都做了1:1的还原，甚至端子上的防滑纹理、基座上的加强筋结构都做了精细的建模处理，没有省略任何细小的结构特征。整体建模过程遵循工业电器建模的严谨性要求，所有尺寸都经过实物校准，既保证了外观的高度还原，也保证了内部装配结构的合理性，可用于电气装配教学、低压柜布局模拟、产品展示演示等多种场景，模型的面数经过优化处理，在保证细节精度的同时兼顾了文件的轻量化，方便在不同的三维场景中调用。
