V型多缸发动机活塞曲轴组合结构

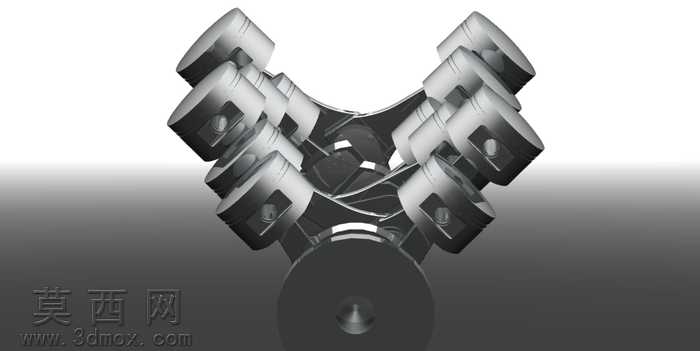

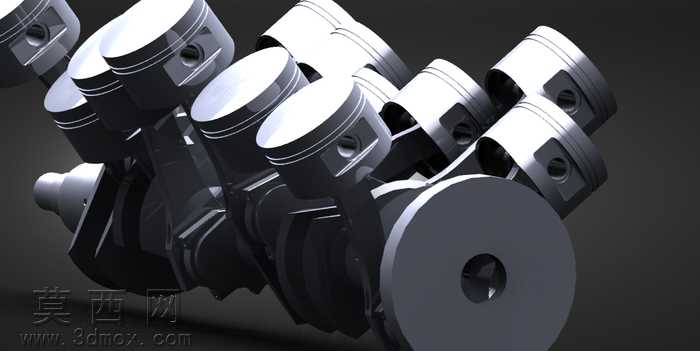

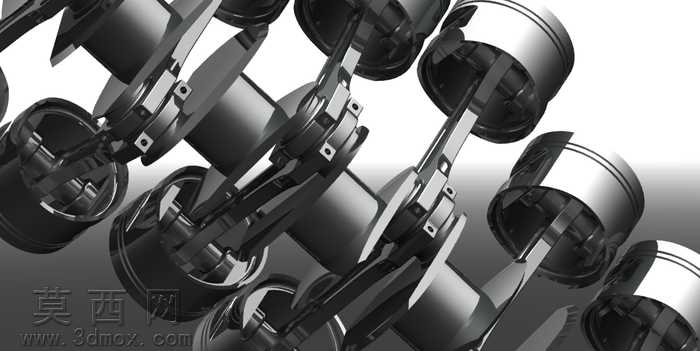

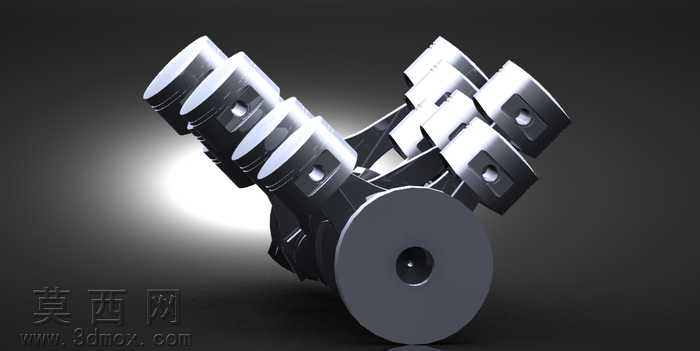

本作品为V型排布多缸内燃机的活塞与曲轴组合三维建模成果，建模过程严格遵循内燃机曲柄连杆机构的实际工程设计逻辑，先完成核心基准特征搭建：以曲轴的主轴颈回转中心为全局基准轴，按照V型缸体的夹角参数确定各缸活塞的运动轴线，保证每一组连杆轴颈与对应活塞销的中心距符合标准曲柄半径设计要求。建模阶段先构建曲轴主体结构，依次完成主轴颈、连杆轴颈、曲柄臂、前后输出端、平衡配重块的特征绘制，对轴颈过渡圆角、油道开孔、配重块减重槽等细节特征做精细化还原，保证曲轴的动平衡设计逻辑在模型中完整体现。随后完成活塞组件建模，包含活塞本体、活塞环槽、活塞销座、燃烧室凹坑等结构，按照各缸的排布角度逐一完成活塞与对应连杆的装配约束，通过同轴、重合等配合关系将连杆大端与曲轴连杆轴颈连接、连杆小端与活塞销连接，确保整套机构的运动逻辑符合实际内燃机的运行规律，可直观演示活塞往复运动转化为曲轴旋转运动的完整传动过程。材质与渲染阶段，为曲轴、连杆等钢制受力部件赋予哑光合金钢材质，调整金属粗糙度与反光参数还原锻钢部件的真实质感，为活塞赋予高硅铝合金材质，通过轻微的磨砂质感区分铝合金与钢制部件的视觉差异，背景采用深灰色渐变环境突出主体结构，渲染时添加柔和的定向光源，在部件轮廓处形成自然高光，清晰展现各零件的结构层次与装配关系。整套模型完整还原了V型发动机核心运动部件的装配逻辑，结构比例精准，细节特征完整，可用于内燃机结构教学、动力系统原理演示、相关零部件设计参考等场景，能够直观呈现曲柄连杆机构的运动转化原理，帮助理解内燃机核心部件的配合关系与工作过程。
