潜水补给船上层建筑三维结构设计

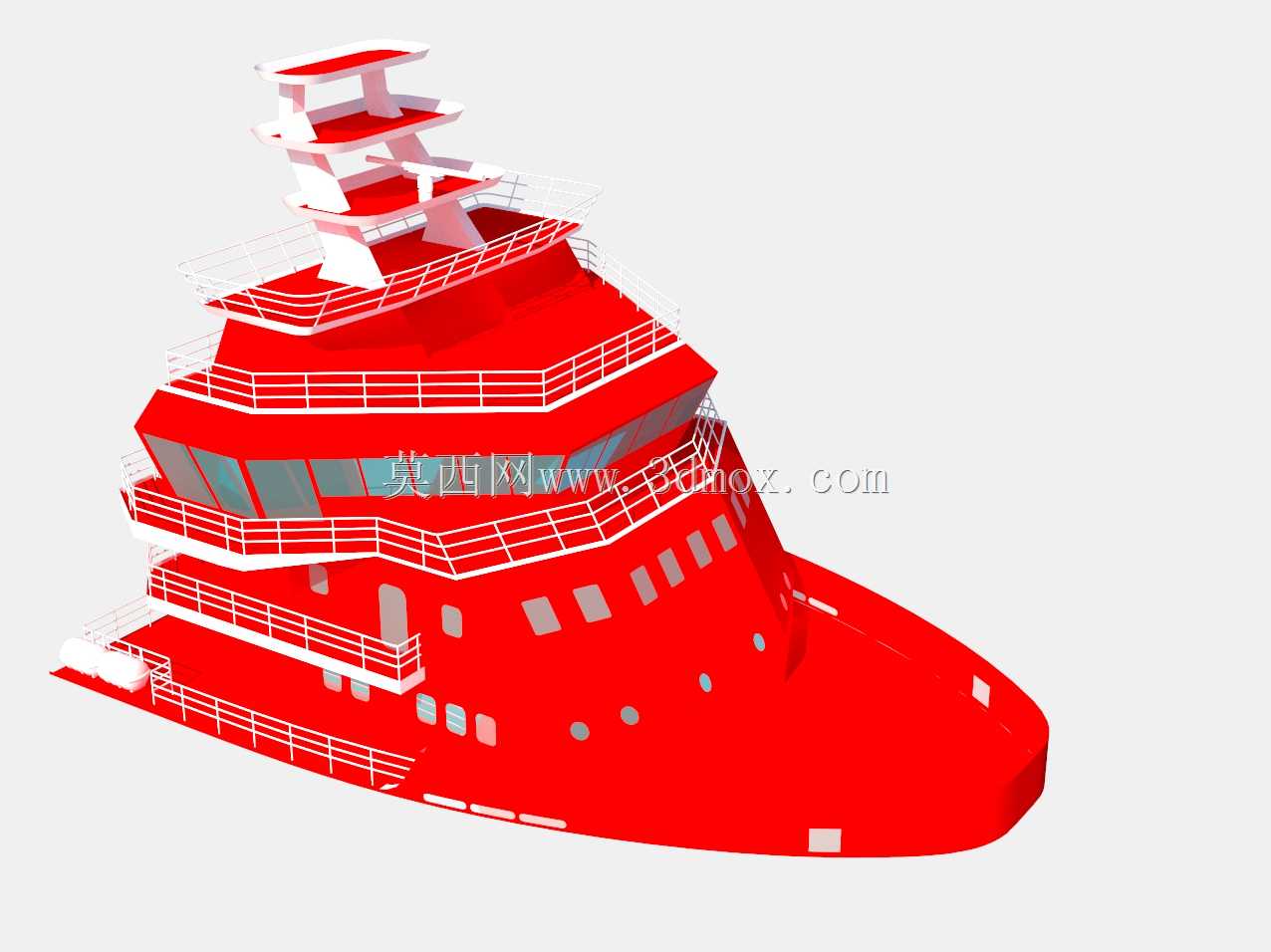

　　这套三维结构完整还原了潜水补给船上层建筑的全层级布局，从工程落地角度覆盖了从最底层主甲板衔接段到顶层指挥瞭望平台的所有结构细节，建模过程中完全参照近海潜水支援作业的实际工况做结构适配，没有做冗余的艺术化夸张处理。最底层与主甲板衔接的围壁结构，预留了与主船体甲板纵骨、强横梁对接的安装边界，围壁上开设的人员通道口位置，刚好对应主甲板通往住舱、设备舱的梯道开口，通道周边做了加厚围壁处理，能够承受人员频繁通行、小型作业器材搬运带来的局部载荷，围壁外侧的栏杆扶手高度按照海事作业安全规范设置，每一层甲板的栏杆都做了双横杆加立柱的加强结构，立柱间距控制在人员无法意外跌落的安全范围内，即使作业人员在风浪天气携带装具通行，也能提供足够的防护支撑。

　　往上数第二层甲板是潜水作业调度的核心功能区，围壁上开设的多扇舷窗位置，刚好覆盖甲板两侧的潜水吊放作业区视野，调度人员在室内就能直接观察潜水员登乘、减压布放、脐带缆收放的全流程，不需要额外架设外置观察平台，舷窗的窗框做了突出围壁的防水台结构，能够避免上浪时海水直接冲刷窗面密封胶条，减少长期使用后的渗漏风险。这一层的外伸甲板平台预留了潜水器材摆放、脐带缆导向装置的安装位置，平台下方做了斜向加强筋与主围壁连接，能够承受数吨重的潜水布放设备工作时的动载荷，不会出现结构颤振影响作业精度。再往上的两层甲板是航行指挥与通讯导航设备安装层，层级之间做了阶梯式收窄的结构设计，既能够降低上层建筑的整体重心，提升船舶在高海况下的稳性，

　　也能给下层甲板的导航信号设备留出无遮挡的信号通视空间，避免上层结构自身遮挡雷达、卫通天线的信号收发路径。顶层平台的结构做了全周圆角处理，减少强风环境下的风阻，平台上预留的设备安装基座位置，按照常见海事导航设备的安装孔位做了通用化设计，不管是雷达天线、气象传感器还是信号灯阵，都能直接匹配安装，不需要现场额外打孔修改结构。建模过程中对每一层甲板的层高都做了符合工程实际的设置，内部净空高度满足人员佩戴安全帽通行、设备吊装检修的空间需求，层与层之间的梯道位置做了贯通式预留，梯道角度符合船舶内部通道的安全坡度要求，不会出现角度过陡导致人员通行滑倒的问题。所有外露的结构边缘都做了圆弧倒角处理，既能够减少应力集中，

　　提升结构在长期海浪冲击下的疲劳寿命，也能避免作业人员磕碰受伤。围壁上开设的小型圆形舷窗，分布在住舱、设备间对应的位置，尺寸刚好满足自然采光与应急逃生的需求，窗位之间的围壁内部预留了电缆、管路的走线路由空间，后续布设航行线路、消防管路、通风管道时不需要额外切割围壁结构。这套结构的安装边界完全匹配常规中型潜水补给船的主甲板接口尺寸，上层建筑底部的连接法兰盘位置，与主船体甲板的强结构位置一一对应，吊装合拢时能够直接对位焊接，不需要现场做大量的结构修配工作，能够大幅缩短船舶建造的合拢周期。从实际作业场景来看，这种层级式收窄的上层建筑设计，能够给后甲板的潜水作业区留出足够的开阔空间，吊放潜水器、收放作业缆绳时不会受到上层结构的干涉，指挥层的视野能够覆盖全船所有作业区域，不管是前甲板的锚泊作业、侧舷的潜水布放还是后甲板的物资补给，都能在指挥位置实现无遮挡观察，完全满足近海潜水支援、水下作业保障、近海物资补给的多场景使用需求。结构设计时充分考虑了海上高盐高湿环境的使用特性，所有外露结构的连接位置都做了便于涂装维护的平面设计，没有出现狭窄缝隙导致涂装无法覆盖、后期积盐腐蚀的问题，栏杆与甲板的连接位置做了加高的焊脚结构，避免长期受海水侵蚀出现焊缝开裂的问题。
