带颈平焊法兰接管组件结构设计

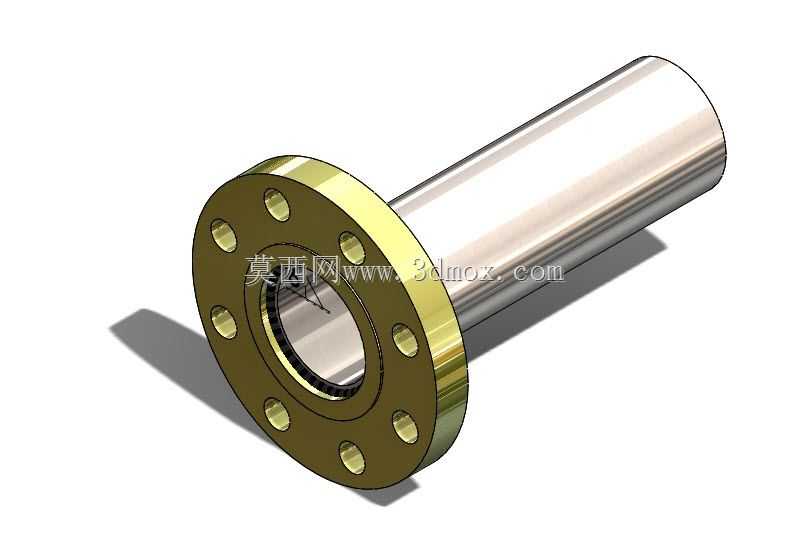

　　在工业管路系统的搭建作业中，法兰连接是应用占比最高的可拆卸密封连接形式，这类带颈法兰与接管组合的构件，常出现在化工流体输送、市政给排水、暖通空调循环、液压动力管线等场景的管路对接节点上，相比平焊法兰无颈的结构，带颈结构的法兰能在管线承压波动时分散焊缝位置的应力集中，避免长期运行后焊缝位置出现疲劳开裂的问题。从实际使用的工况来看，这类构件的核心作用是实现两段同管径管线的刚性对接，同时兼顾密封性能与拆装便利性，当管线需要定期检修、更换管段上的阀组或仪表元件时，松开法兰连接的紧固件即可拆分管路，无需对整段管线进行切割作业，大幅降低后期运维的作业成本。设计这类构件时，首先要匹配对应管线的公称通径与公称压力等级，法兰盘上的螺栓孔分布圆直径、

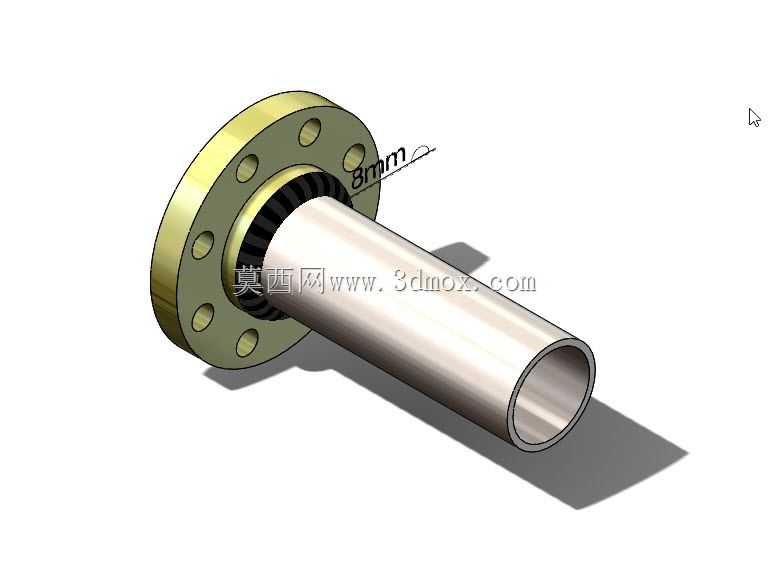

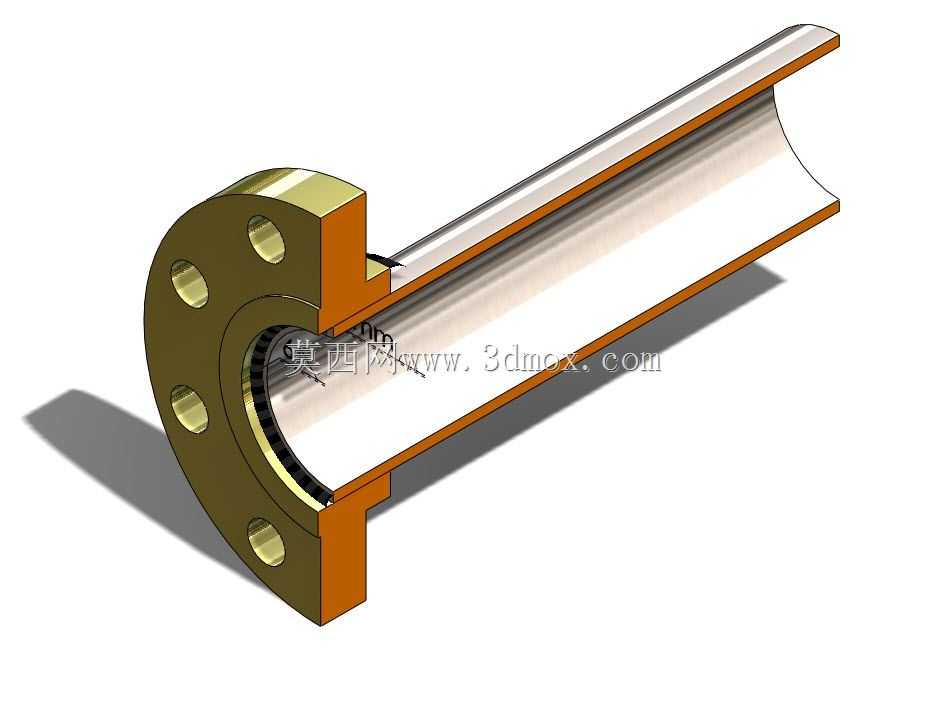

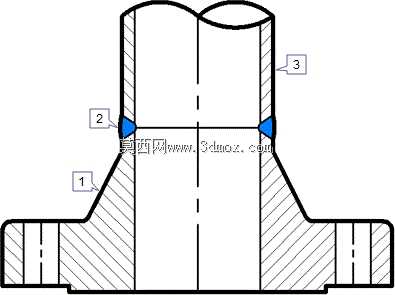

　　螺栓孔数量与孔径都要符合对应压力等级的管路连接件标准，避免现场安装时出现孔位错位无法对接的问题；法兰颈部与接管的焊接位置要预留足够的焊缝坡口空间，图中标注的8mm尺寸为颈部与接管配合的定位段长度，这个尺寸的设计既要保证焊接时接管与法兰的同轴度公差，也要避免定位段过长导致流体在管内流动时出现台阶扰流，增加管路的沿程阻力损失。法兰密封面的平面度公差需要控制在合理范围内，当搭配非金属垫片或金属缠绕垫片时，密封面的表面粗糙度要匹配垫片的密封要求，若粗糙度太高，垫片受压后无法填补密封面的微观凹坑，容易出现介质渗漏的问题；若粗糙度太低，垫片受压后无法形成足够的静摩擦力，管线运行受振动影响时容易出现垫片移位滑脱的故障。接管部分采用薄壁圆筒结构，

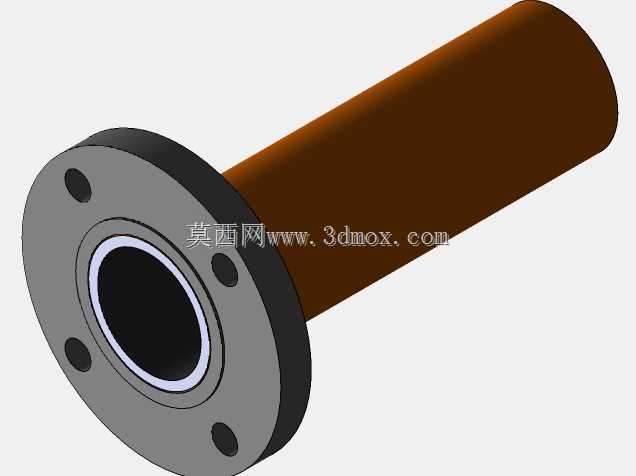

　　壁厚设计需要匹配管线的设计压力与输送介质的腐蚀裕量，既要保证承压状态下管壁不会出现鼓胀变形，也要避免壁厚过大造成材料成本浪费、管线整体重量增加的问题；接管的内径尺寸要与对接管线的内径保持一致，减少管径突变带来的局部阻力，避免输送含固体颗粒的介质时在变径位置出现沉积堵管的问题。安装边界方面，法兰盘的外径尺寸决定了管线对接时需要预留的操作空间，螺栓紧固作业时需要预留足够的扳手操作空间，法兰对接位置与周边管线支架、墙体或其他设备的间距不能小于法兰盘半径加扳手操作的最小距离，否则现场安装时无法完成螺栓的对称紧固作业，容易因螺栓预紧力不均匀导致法兰面偏斜，运行后出现渗漏。这类法兰接管组件在管路布线时，常设置在管线变向、阀组安装、

　　设备进出口的位置，比如水泵的进出口端都会设置法兰连接构件，方便后期水泵检修时快速拆分管路，不需要破坏整段管线的结构；在长距离输送管线上，每隔一定距离也会设置法兰连接节点，方便管线分段吊装施工，降低长管段的吊装难度。设计建模过程中，需要重点校验法兰颈部的过渡圆角尺寸，避免圆角过小造成应力集中，在管线承受水锤冲击时，应力集中位置容易出现开裂失效；螺栓孔的位置度公差也要严格控制，所有螺栓孔的中心要均匀分布在法兰的分度圆上，孔中心与法兰中心的位置偏差不能超过标准允许的范围，否则现场对接时螺栓无法顺利穿入，强行穿入螺栓会导致法兰面存在额外的装配应力，长期运行后容易出现法兰变形渗漏的问题。密封面位置的水线结构也要根据选用的垫片类型设计，当采用橡胶类软垫片时，密封面加工水线可以增强垫片的密封效果，当采用金属环垫密封时，则不需要加工水线，要保证密封面的光滑度匹配金属垫的密封要求。
