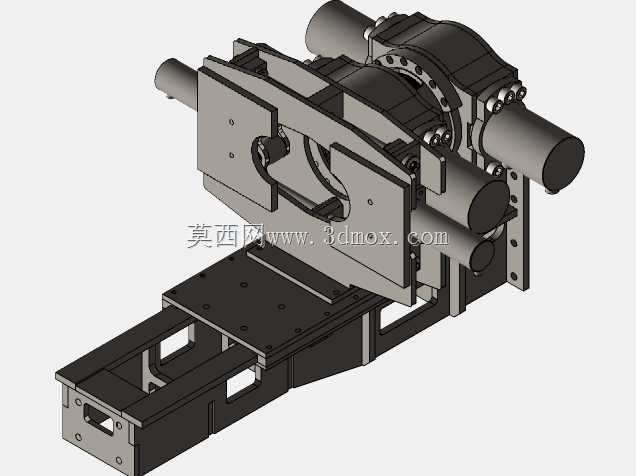

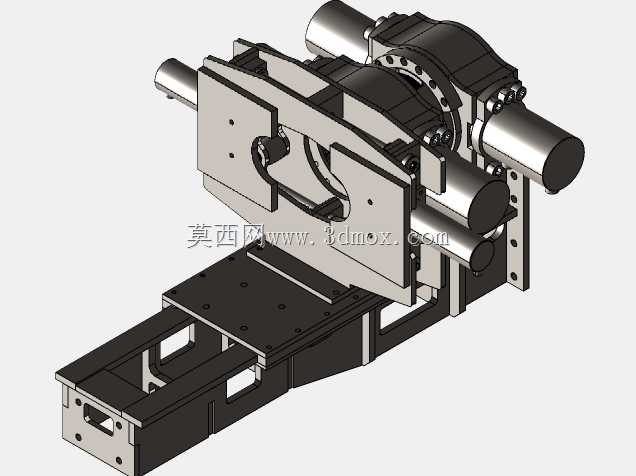

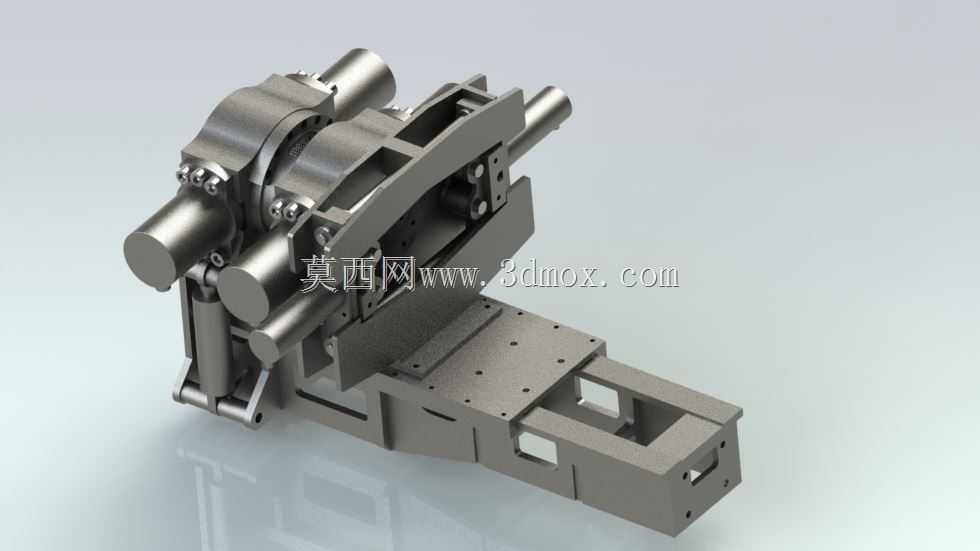

这套带定心功能的双夹装置,是为直线滑动台配套设计的末端执行夹持机构,主要应用在需要同轴定位、双侧同步夹持的自动化加工、装配、检测工位上,常见于轴类零件车削上下料、管件焊接对位、精密组件压装等场景,能在工件输送到位后快速完成中心找正与夹紧动作,避免单夹头夹持长工件时出现的悬臂翘曲、同轴度偏差问题。从结构布局来看,装置整体采用分体式模块化设计,底部为适配滑动台的安装基座,基座上预留了等距排布的螺纹安装孔与定位销孔,可直接固定在标准线性滑台的动子滑座上,安装面的平面度公差控制在0.02mm以内,保证夹具整体与滑台运动方向的平行度要求,基座尾部设计有走线与气动管路的过槽,避免滑台往复运动时拉扯管线造成干涉。
夹持执行部分采用两组对称布置的夹头组件,夹头的开合通过内置的直线驱动单元实现,两组夹头的驱动源通过联动机构连接,保证开合动作完全同步,定心精度可控制在0.015mm范围内,针对不同直径的工件,夹头的夹持块可快速更换,夹持块与夹头本体通过止口定位、螺丝锁紧,更换时无需重新调整整体同轴度,适配直径范围覆盖10mm到65mm的轴类、管类工件。定心结构的设计上,没有采用传统的三爪卡盘结构,而是用双侧V型块对中原理,每组夹头内置两个对称的V型夹持块,驱动时两个V型块同步向中心移动,自动将工件中心校正到夹头的理论轴线上,相比三爪结构,这种结构对异形截面的棒料适配性更好,不会因为工件表面局部瑕疵导致中心偏移,同时夹持接触面积更大,
夹紧力分布更均匀,夹持薄壁管件时不会出现夹痕或变形。装置的整体外形在长度方向上预留了足够的工件避让空间,两组夹头的间距可根据工件长度需求在基座上调整,基座上设计有T型调节槽,松开夹头底座的锁紧螺丝即可沿轴向调整夹头间距,调整范围在80mm到220mm之间,适配不同长度的工件夹持需求,调整到位后通过锁紧螺丝与侧边的定位顶丝双重固定,避免高速运动时夹头出现移位。在运动兼容性方面,整套装置的重心经过优化,整体重心落在滑台安装面的中心区域,不会因为偏载导致滑台导轨出现单侧磨损,所有运动部件都设计有防尘密封结构,夹头的滑动配合面加装了防尘刮屑板,能阻挡加工过程中产生的金属切屑、切削液进入机构内部,延长维护周期,适合在机加工车间的多油、
多屑环境下长期稳定运行。实际使用时,这套夹具可配合滑动台完成工件的工位转移、进给推送动作,比如在数控车床的自动上下料场景中,滑台带动夹具移动到料架位置,双夹头同步张开,对准待加工棒料后闭合完成定心夹持,随后滑台带动工件移动到车床主轴位置,将工件送入主轴卡盘,待卡盘夹紧后夹头松开退回,完成上料动作;加工完成后夹头再次伸入夹住工件,待主轴卡盘松开后将工件取出转移到下料位,整个过程无需人工找正,上下料的重复定位精度稳定,能有效提升设备的加工节拍。在装配调试环节,这套装置的所有配合面都做了公差匹配设计,夹头的导向轴与直线轴承的配合选用H7/g6的间隙配合,保证开合动作顺畅无卡滞,驱动单元的安装位置设计有微调结构,可小幅调整驱动行程,适配不同硬度工件的夹紧力需求,避免夹紧力过大夹伤工件,或是夹紧力不足导致工件移位。装置的外部没有多余的突出结构,所有棱角都做了倒角处理,避免安装调试过程中刮伤操作人员,同时整体结构紧凑,在满足夹持行程与强度要求的前提下,尽可能压缩了整体宽度与高度尺寸,不会在滑台运动时与周边的设备护罩、刀架等部件发生干涉,适配多数标准自动化设备的安装空间要求。
- 上一篇:钣金折弯U型槽成型工装结构设计
- 下一篇:LVSD面板磨削加工工装结构设计
- 全部评论(0)
- 模板大小: 9.3 MB
- 售价:5金币
- 下载次数: 180
- 系统要求: STEP / IGES,SOLIDWORKS,Rendering
- 软件分类: 工装
