福特Troller越野车型前防护杠结构设计

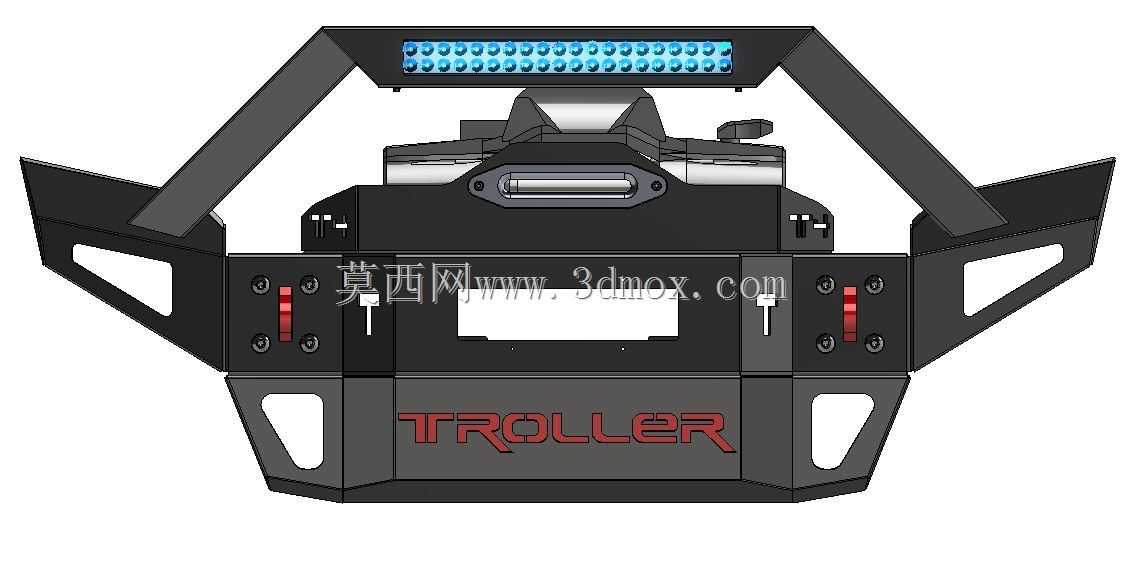

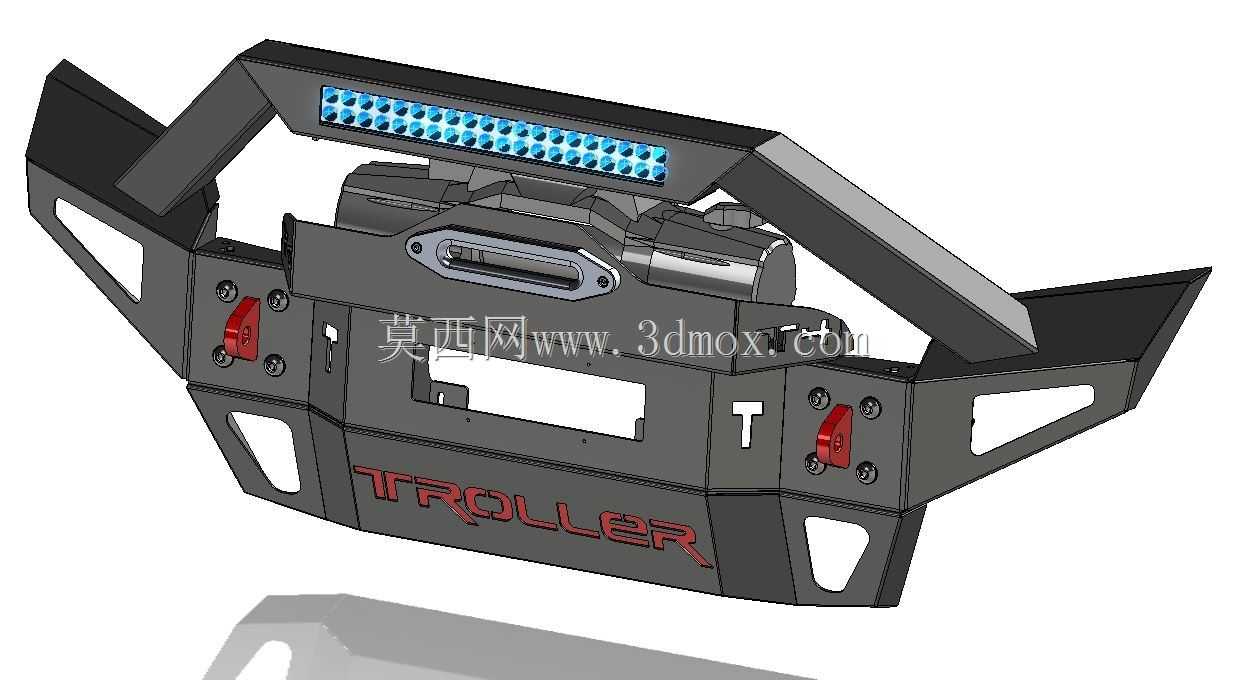

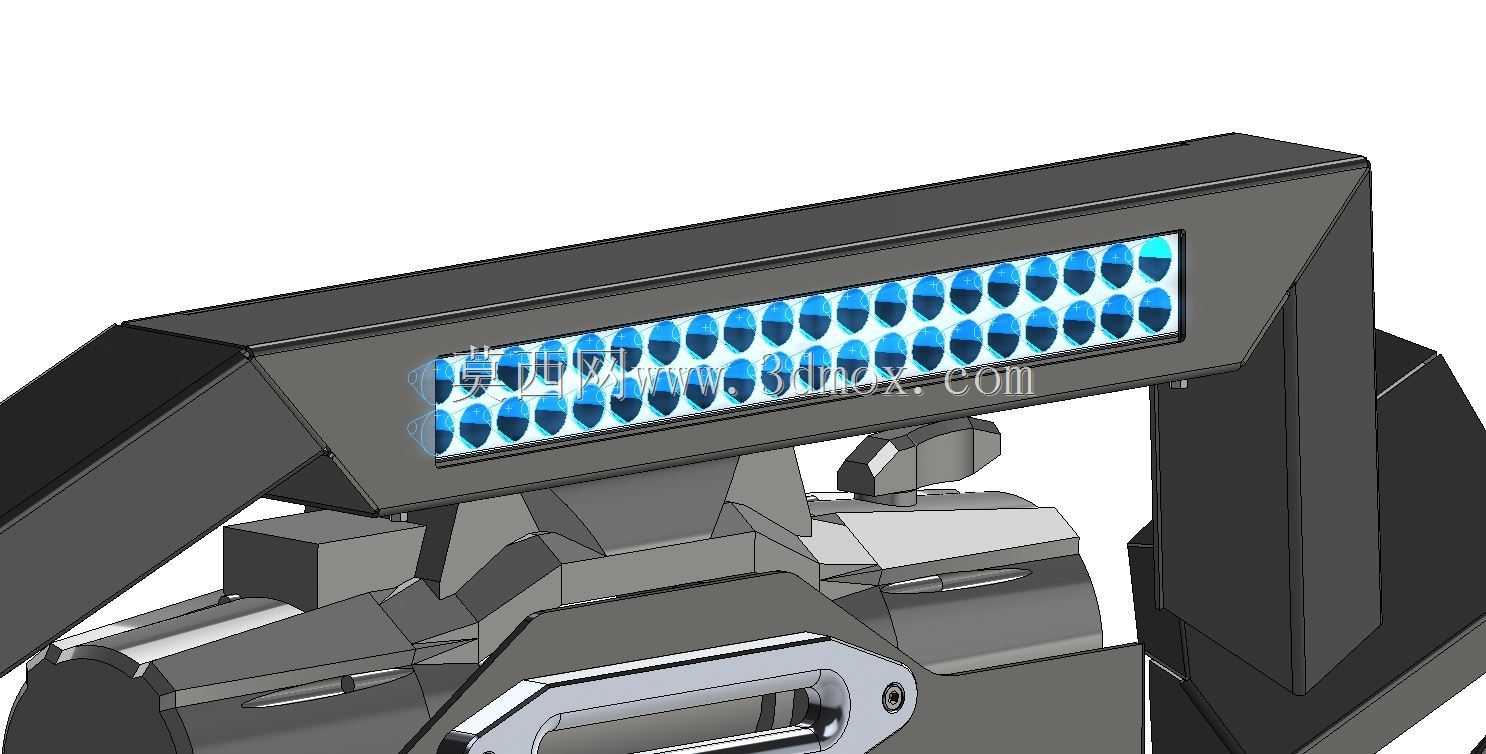

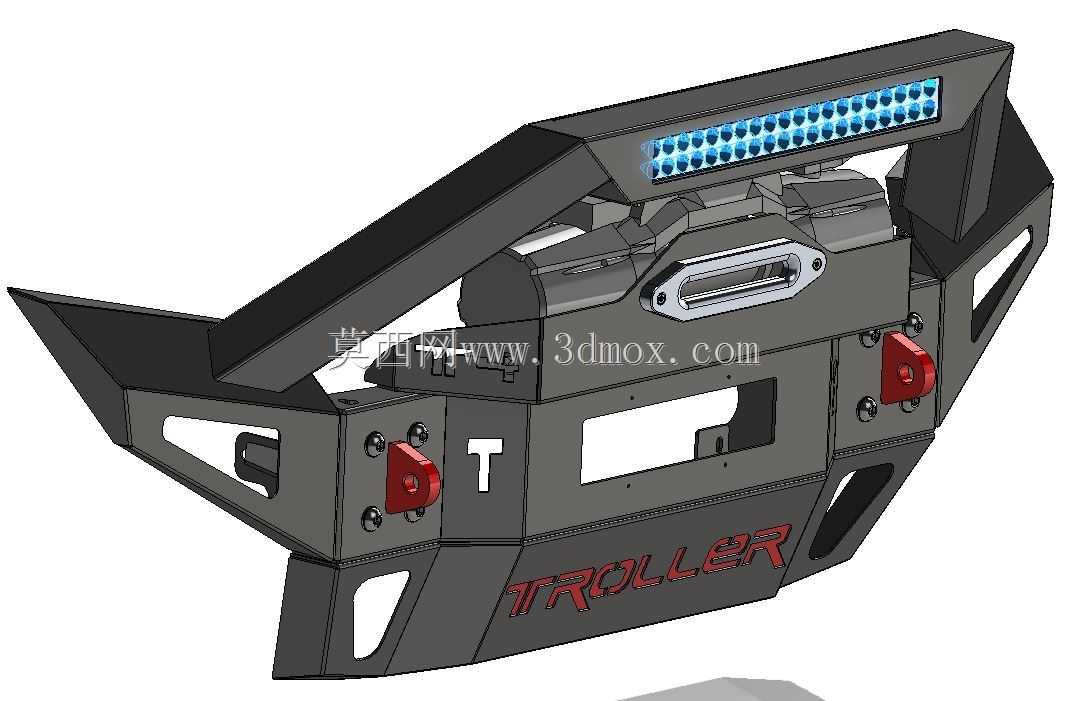

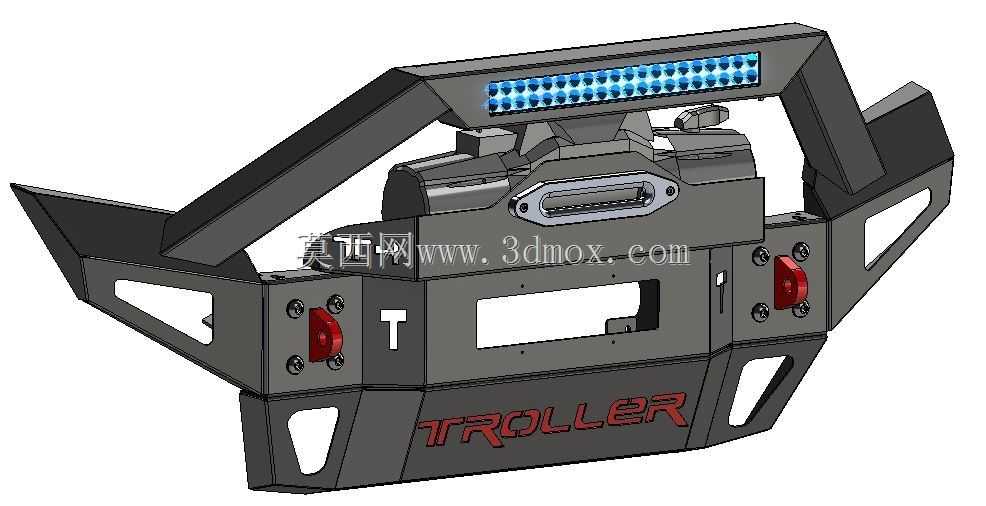

　　这款前防护杠针对硬派越野车型的非铺装路面行驶场景开发，核心用途是在越野穿越、丛林行进、岩石攀爬等工况下，为车辆前部提供全方位的碰撞防护，同时集成越野辅助装备的安装接口，替代原厂强度不足的塑料前杠，满足越野场景下的高强度使用需求。从结构设计思路来看，整体采用分体式受力框架，主杠体使用厚壁钢板弯折成型，两侧延伸出的翼状护角直接连接到车架前部的纵梁安装点，而非固定在车身覆盖件上，避免碰撞时冲击力传导至车身蒙皮造成次生损伤。杠体中部预留了标准规格的绞盘安装舱，内置的绞盘托架与主杠受力结构一体焊接，能够承受绞盘工作时最大拉力下的载荷，不会出现杠体变形的问题；安装舱上方预留了长条辅助灯的固定位，灯架角度经过调校，

　　照射范围覆盖车辆正前方及两侧近距盲区，满足夜间越野的照明需求。杠体两侧设计了红色拖车点，拖车点位置经过受力校核，直接与主杠的内部加强筋连接，可承受大吨位拖拽时的冲击力，不会出现拖拽时焊点撕裂的问题；拖车点旁预留了方口辅助灯的安装孔位，用户可根据使用需求加装侧方照明或示宽灯。杠体下部做了内收的切角设计，避免越野时大角度接近坡面出现顶杠的问题，有效提升车辆的接近角参数，减少复杂地形下的通行阻碍。从安装边界来看，这款前杠的安装点位完全匹配对应车型的原厂车架孔位，不需要对车架进行打孔或切割改装，安装时直接对位锁紧即可，同时预留了原厂前雷达的安装开孔，不会影响原车雷达的探测功能；杠体中部的镂空区域对应原厂中冷器的散热进风路径，

　　不会阻挡散热气流，避免长时间越野时出现动力系统散热不足的问题。外形设计上，杠体采用棱角分明的硬派造型，侧面做了镂空减重设计，在保证结构强度的前提下降低整体自重，减少车辆前部的簧下质量负担，避免对悬挂系统造成额外负荷；杠体表面预留了品牌标识的安装位，整体涂装采用耐磨防刮的哑光黑处理，能够抵御越野过程中树枝、碎石的刮擦，长时间使用也不会出现大面积掉漆的问题。在实际使用场景中，这款前杠除了基础的防撞防护功能外，集成的绞盘安装位可直接适配市面上主流的越野绞盘，不需要额外制作转接支架，长条辅助灯的走线槽直接集成在杠体内部，线路可以隐藏在杠体空腔内，避免越野时树枝剐蹭造成线路破损；两侧的护角延伸至前轮前部，

　　能够在侧向剐蹭岩石或树木时保护前部翼子板，减少车身覆盖件的损伤。设计过程中对杠体的受力路径做了专门优化，正面碰撞时冲击力会通过主杠体分散到两侧纵梁的安装点，避免单点受力造成纵梁变形；杠体上部的辅助灯架采用独立的固定结构，即使灯架受到碰撞也不会将冲击力传导至主杠主体，降低维修更换成本。整体结构没有多余的装饰性部件，所有造型设计都服务于功能需求，比如杠体表面的凸起筋条除了提升视觉硬派感外，更重要的是提升杠体的抗弯折强度，在受到正面冲击时能够分散应力，避免杠体出现弯折变形。
