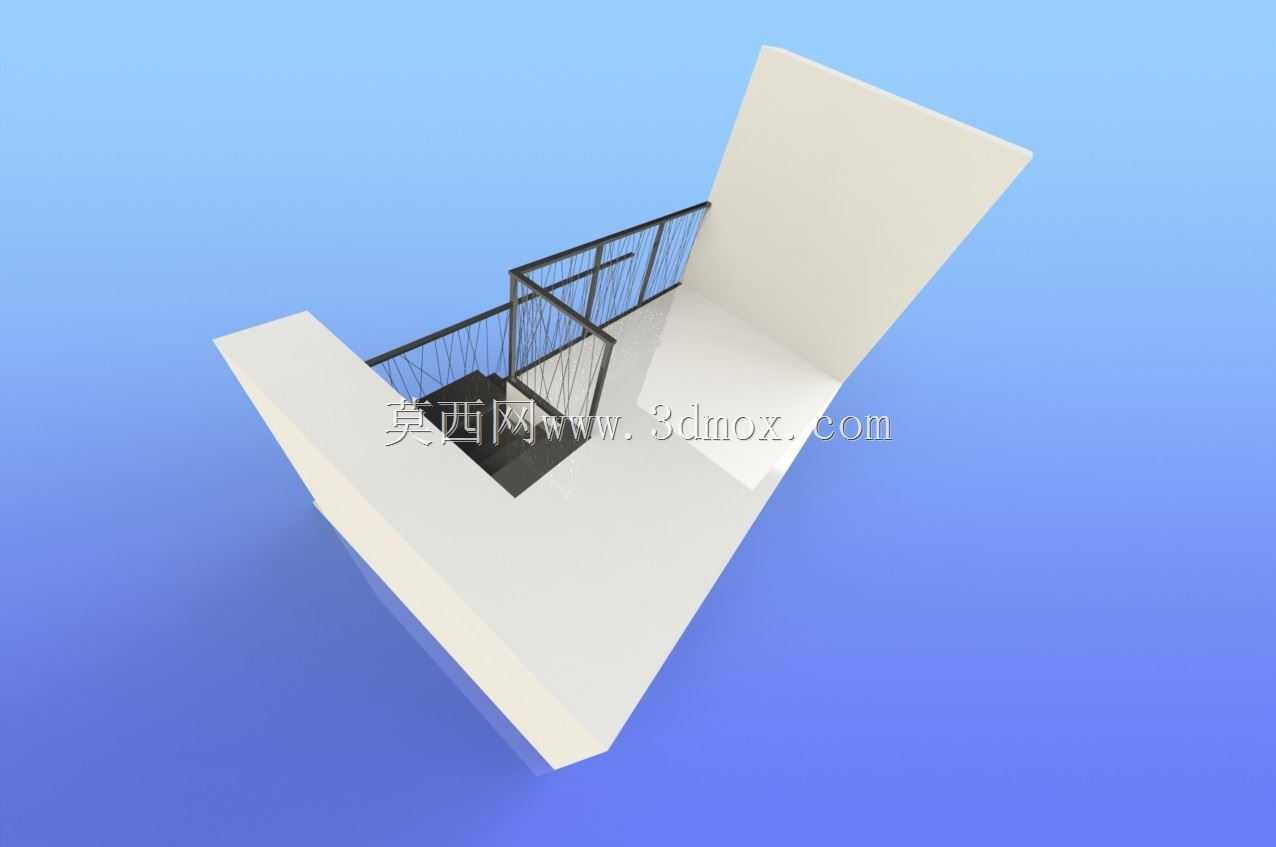

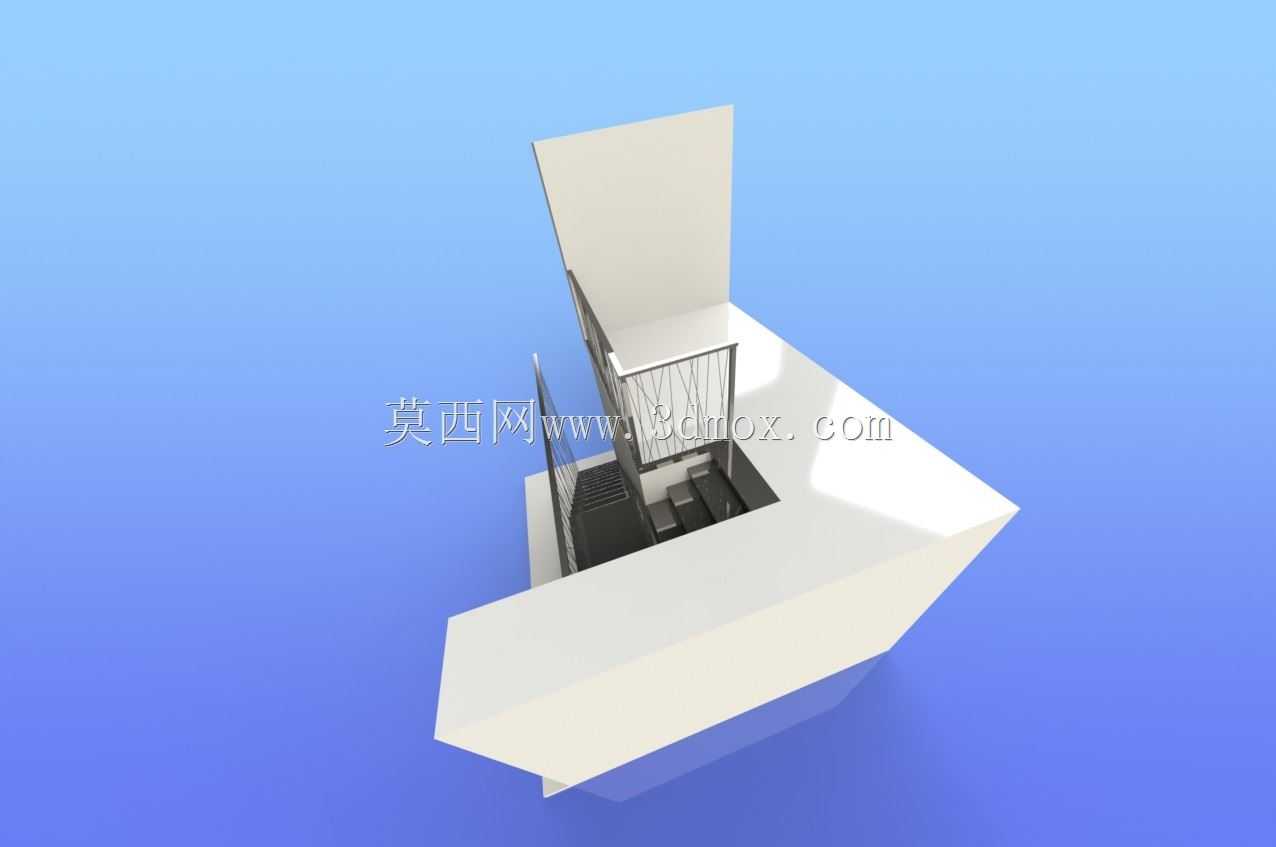

室内悬挑混凝土结构楼梯三维设计

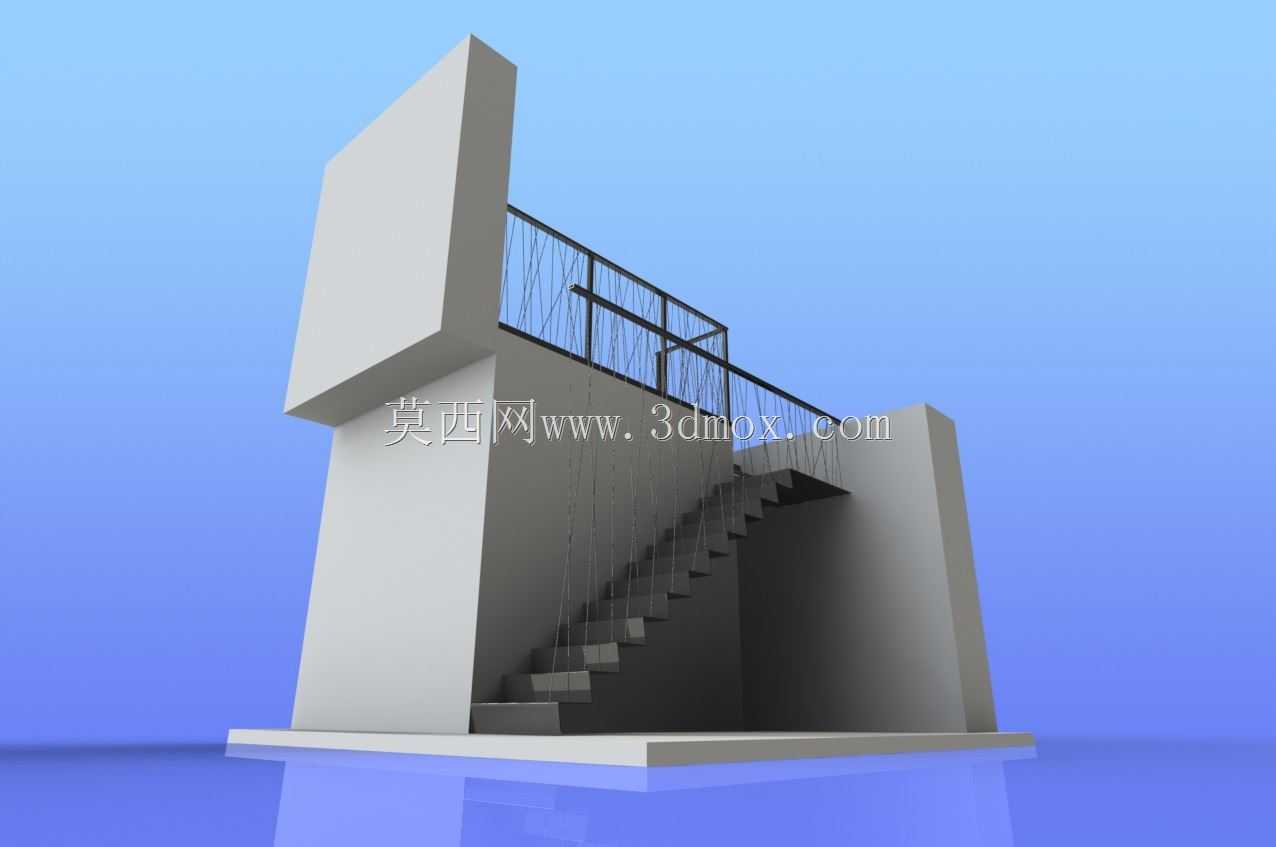

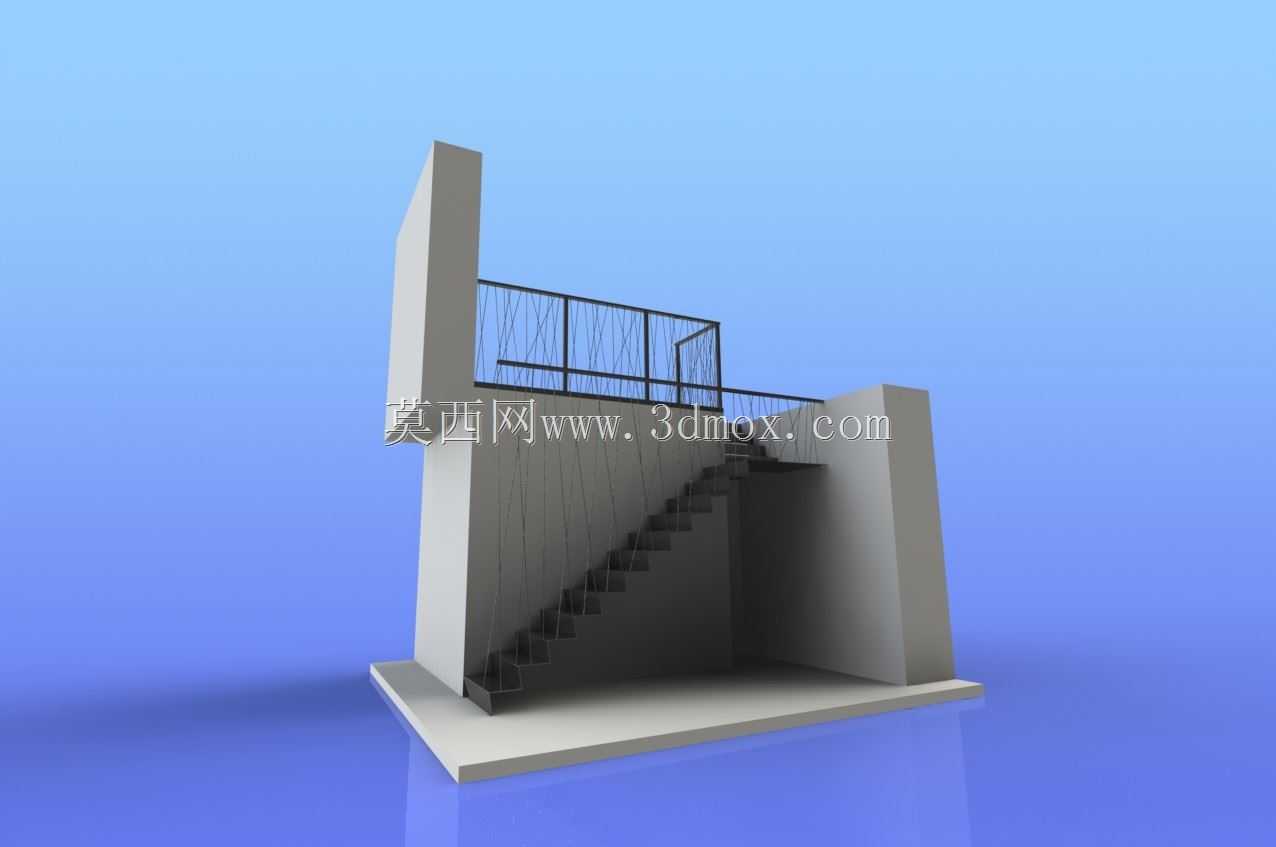

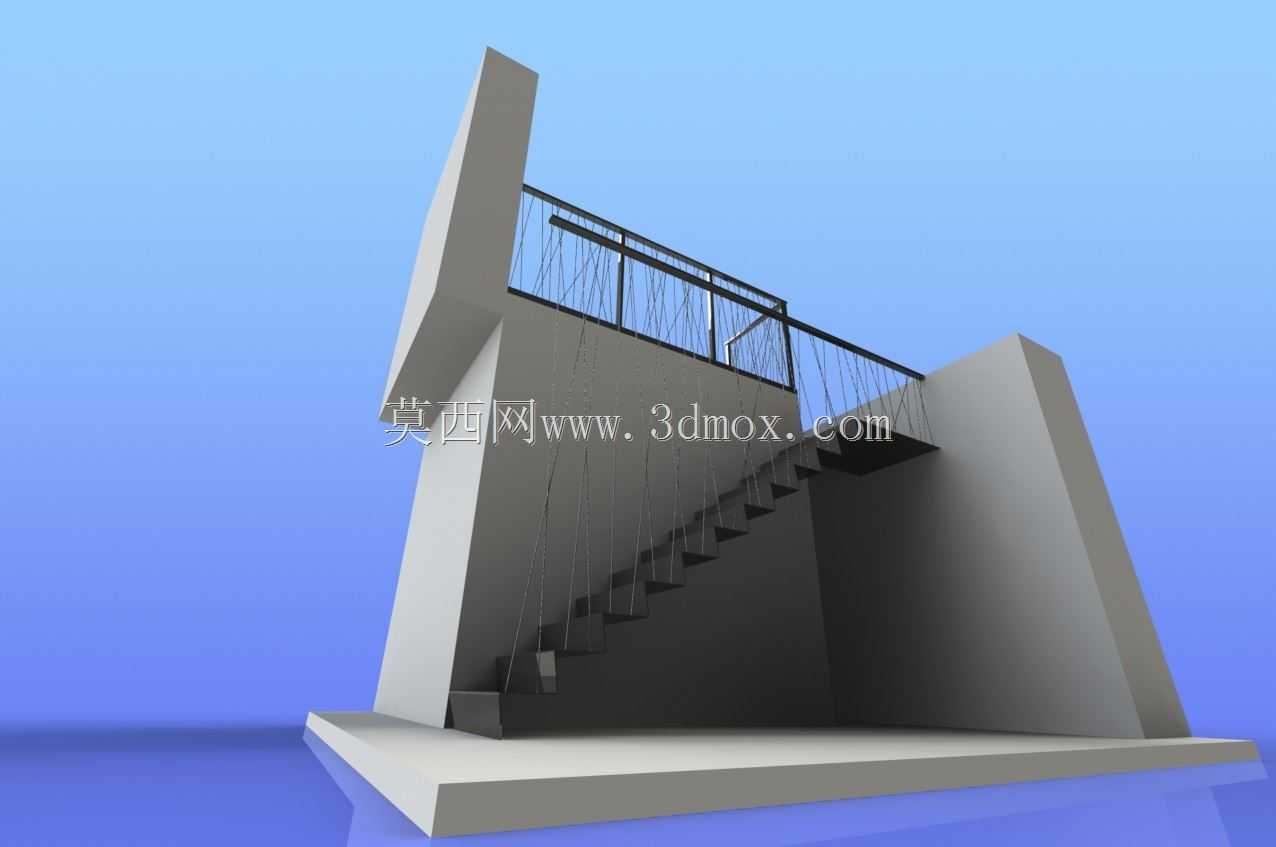

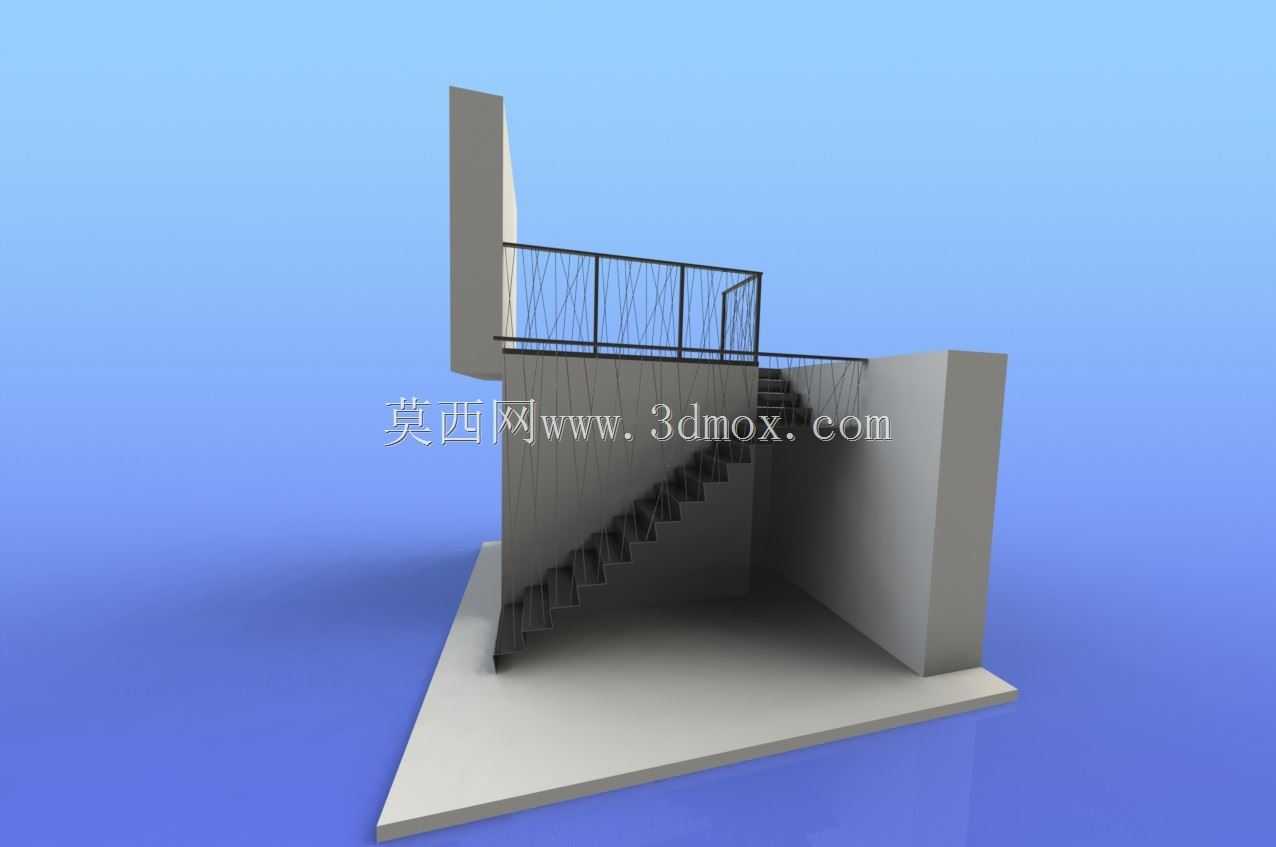

　　这款室内楼梯采用双侧混凝土支撑墙搭配悬挑踏步的结构形式，主要应用于复式住宅、小型商业空间、loft办公区域的上下层通行场景，区别于传统中柱旋转梯、靠墙直跑梯的布局，该结构在视觉上能释放梯段下方的空间，可用于布置收纳区、小型景观区或者休闲角，提升室内空间的利用率。从结构受力角度看，两侧的混凝土支撑墙是主要的承重构件，踏步板一端嵌入支撑墙内部，另一端通过顶部的钢索护栏辅助拉结，抵消踏步悬挑端的下挠力矩，设计时需要重点核算踏步根部的抗剪承载力，以及支撑墙基础的局部承压能力，避免长期使用后出现踏步开裂、支撑墙变形的问题。

　　梯段的坡度控制在32度左右，踏步高度取150mm，踏面宽度取280mm，符合民用建筑室内楼梯的人体工程学要求，行走时不会出现步幅局促或者抬脚过高的疲劳感。两侧支撑墙采用清水混凝土的质感设计，顶部做斜切收头处理，弱化厚重墙体带来的压抑感，护栏采用竖向细钢索搭配顶部横向扶手的形式，钢索间距控制在110mm以内，满足安全防护的间隙要求，同时不会遮挡视线，保证梯段区域的采光通透。

　　安装边界方面，两侧支撑墙需要与上下层的结构梁做刚性连接，下端锚入下层楼板的结构层内，上端与上层楼板的边梁整浇或者通过后置埋件做可靠连接，梯段起步位置与下层地面的衔接处做10mm的高低差收口，避免地面铺装后出现踢脚缝隙。踏步表面预留20mm的装修面层厚度，可根据室内装修风格铺贴石材、木地板或者做环氧磨石面层，支撑墙表面可保留清水混凝土原面，也可做涂料、木饰面包覆，适配不同的室内设计风格。

　　设计过程中需要注意钢索护栏的预紧力控制，每根钢索的预紧力控制在3-5kN，避免钢索过松出现晃动，或者过紧对支撑墙顶部产生额外的侧向推力。踏步悬挑端的变形量控制在跨度的1/250以内，正常行走时不会有明显的颤动感，支撑墙的厚度取200mm，内部配置双向钢筋网片，钢筋间距150mm，保证墙体的整体刚度。梯段的净宽度取900mm，满足单人正常通行以及小型家具搬运的尺寸要求，顶部扶手高度取900mm，从踏步前缘线垂直量起，符合民用建筑设计的安全规范要求。

　　在实际施工落地时，该结构需要先完成两侧支撑墙的浇筑，待墙体混凝土强度达到100%后再进行踏步板的支模浇筑，避免墙体变形导致踏步尺寸出现偏差，钢索护栏的安装需要在踏步面层施工完成后进行，通过支撑墙顶部的预埋锚板固定钢索的两端，扶手采用不锈钢或者实木材质，通过竖向连接件与钢索顶部固定，保证扶手的整体连贯性。梯段下方的空间无需额外设置支撑柱，完全依靠两侧墙体承重，空间布局更加灵活，不会出现立柱遮挡动线的问题，适合在面宽有限、需要最大化利用空间的室内场景使用。
