垃圾箱倾倒专用叉装属具结构设计

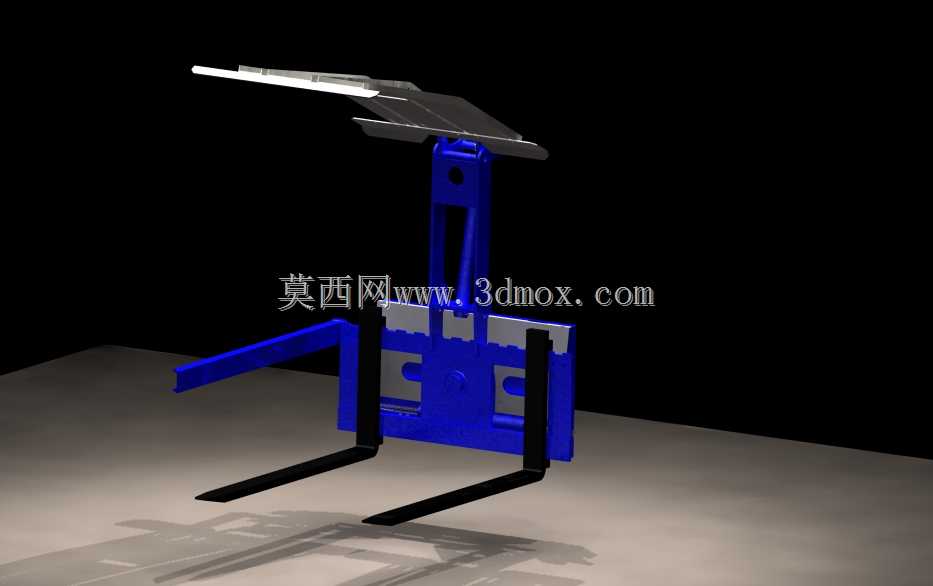

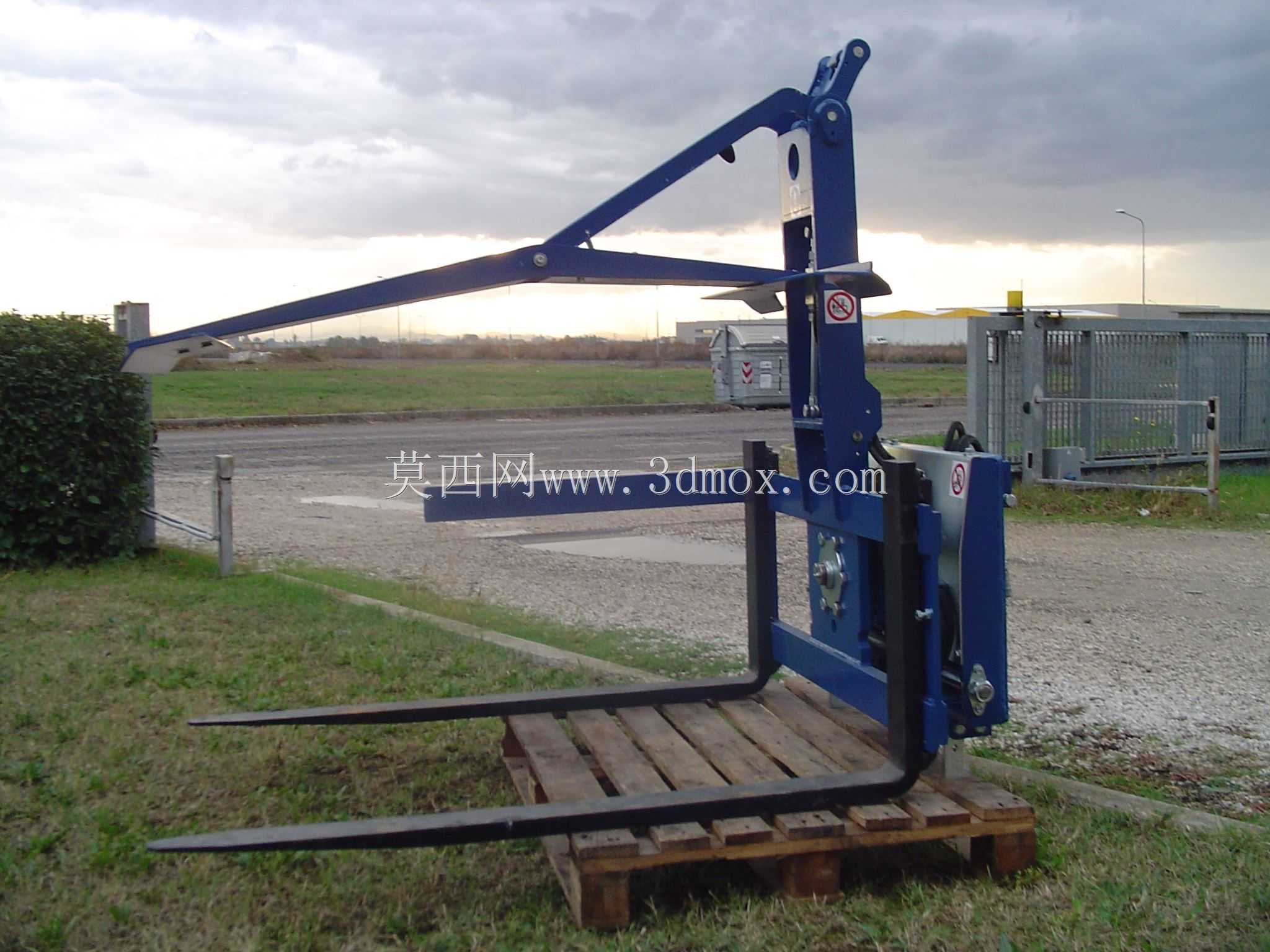

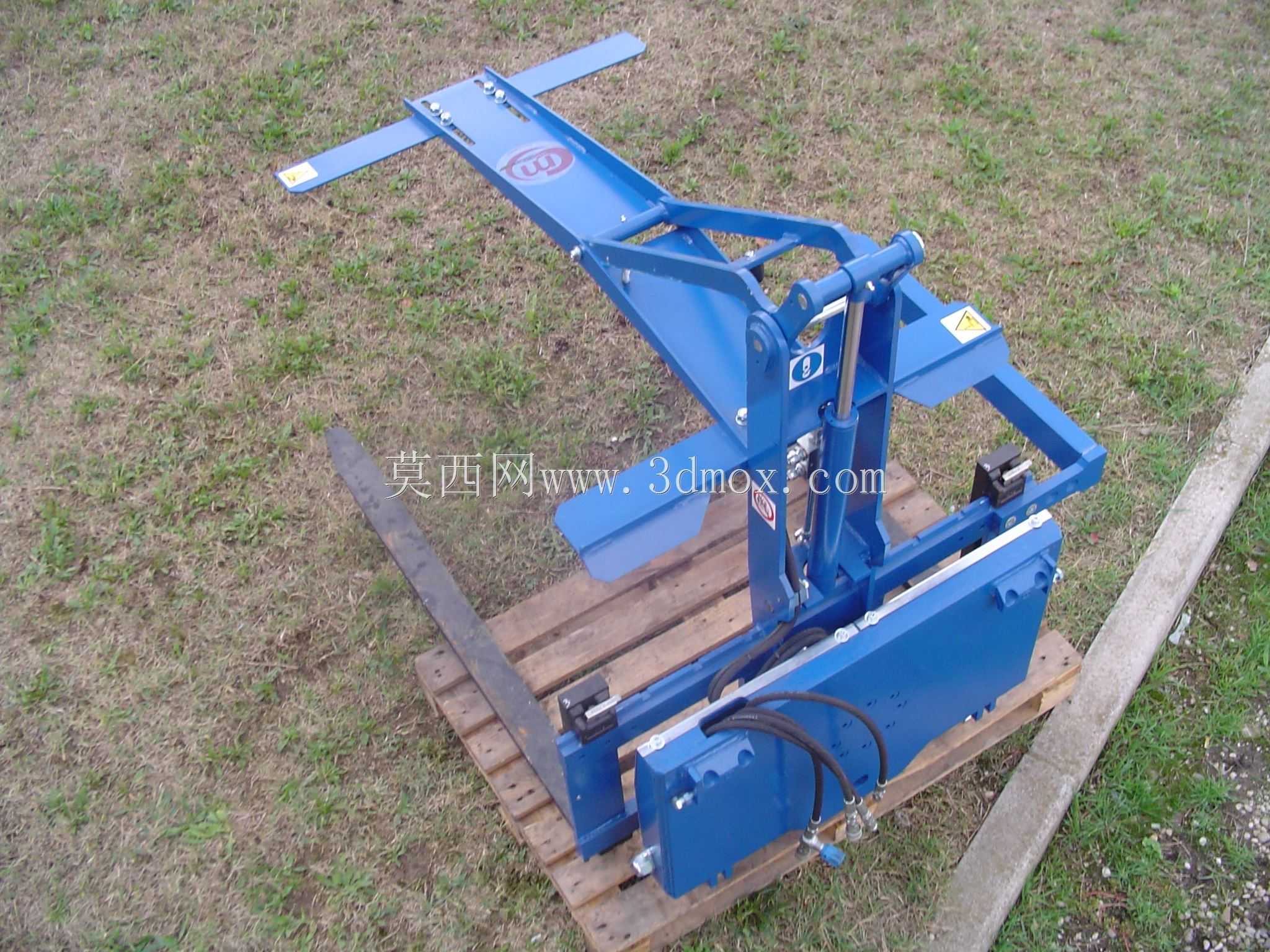

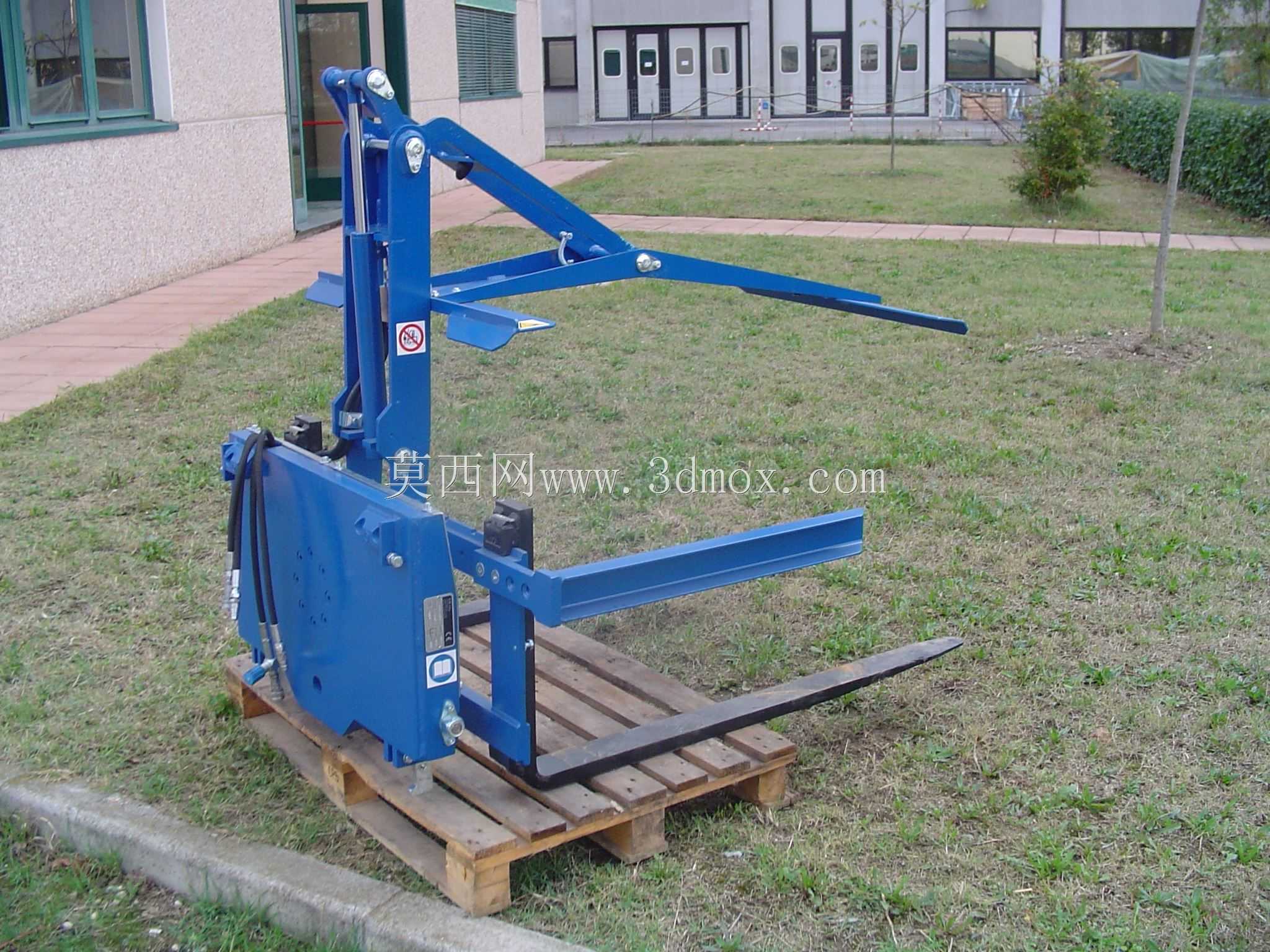

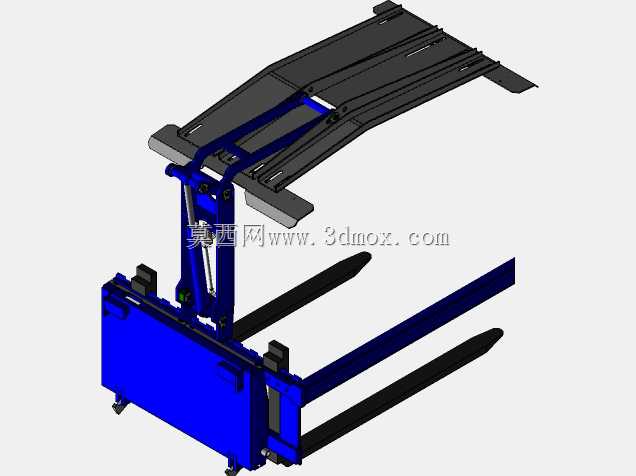

　　这款属具是配套叉装设备使用的环卫作业专用执行部件，主要应用于商业综合体、酒店、产业园区等场景的垃圾清运环节，解决传统人工倾倒垃圾箱劳动强度大、作业效率低、易产生遗撒的痛点。从结构布局来看，整体采用挂装式设计，主体支撑框架为立式箱型焊接结构，底部设置两根平行的叉齿套，可直接套入标准叉装车的货叉，无需额外改装连接接口，安装时仅需将货叉完全插入叉齿套，配合框架背部的限位挡块即可完成定位，适配绝大多数额定载荷2吨以内的内燃及电动叉装车，安装边界要求叉齿间距在400mm至650mm区间可调，叉齿截面尺寸满足标准100mm×40mm货叉规格即可适配，无需对原车液压或电气系统做额外改动。上部的翻转承载架通过铰接轴与主框架连接，

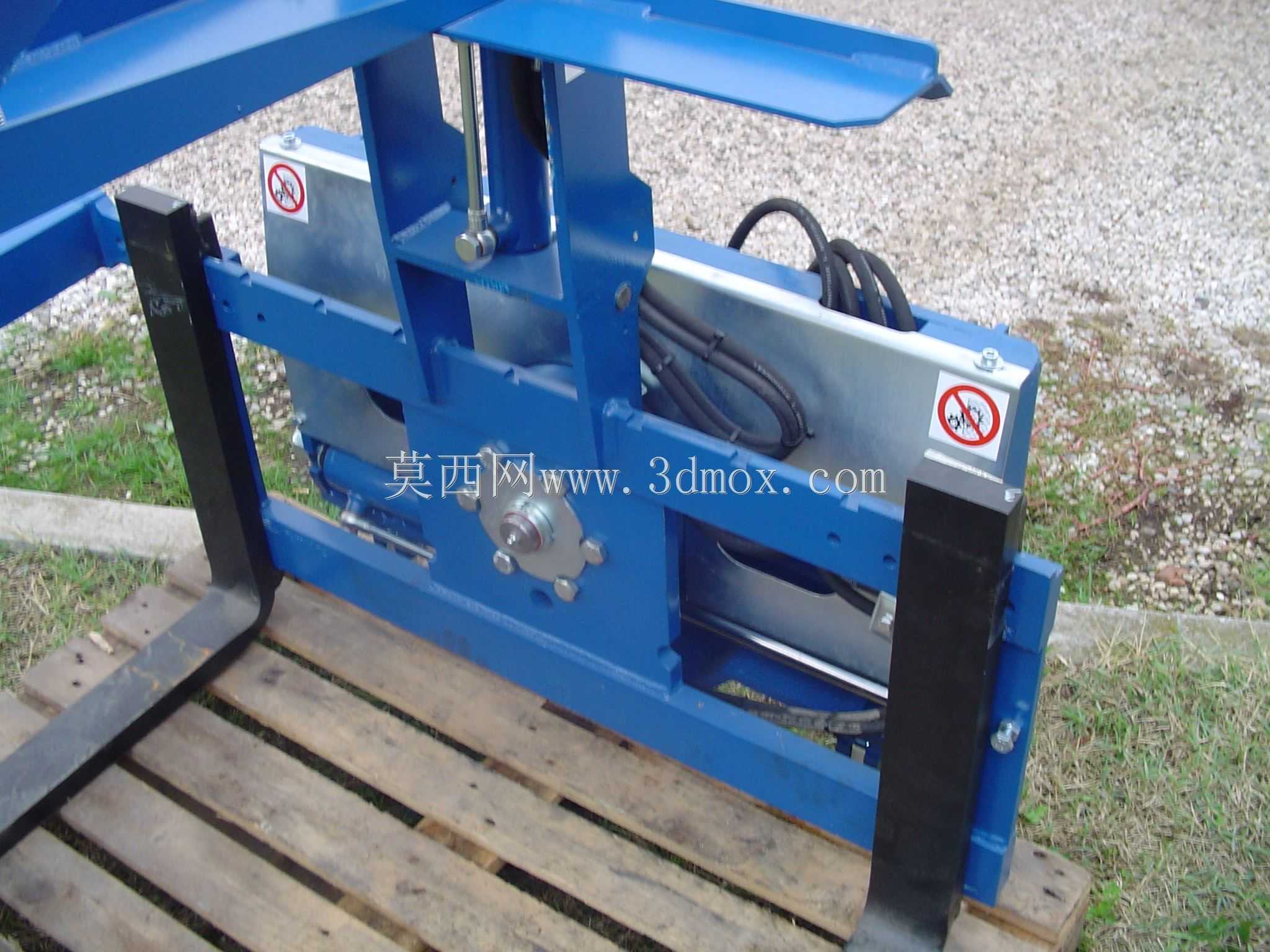

　　承载架前端设置两组可调节的垃圾箱卡爪，卡爪间距可根据常见240L、660L标准商用垃圾箱的挂耳位置做横向调整，调整范围覆盖300mm至700mm，作业时卡爪可自动卡入垃圾箱两侧的挂接槽，避免举升翻转过程中箱体滑落。翻转动作的驱动采用双连杆同步机构，配合叉装车自身的前倾后仰动作即可完成垃圾箱的举升、翻转、复位全流程，无需额外配置独立动力源，降低了属具的制造成本与维护难度。设计过程中重点考虑了作业时的受力分布，主框架的受力点集中在叉齿套与铰接轴的连接位置，该区域做了加厚肋板焊接处理，肋板厚度为8mm，与主框架立柱采用满焊工艺，焊后做去应力处理，避免长期交变载荷下出现焊缝开裂问题。翻转架的承载面做了防滑压花处理，

　　与垃圾箱接触的位置加装了橡胶缓冲垫，一方面增大接触摩擦力，另一方面减少金属硬接触对垃圾箱箱体的磕碰损伤，延长垃圾箱的使用寿命。两侧的导向臂在举升过程中可对垃圾箱侧面起到限位作用，避免箱体在翻转时出现横向窜动，导向臂的高度可根据垃圾箱的高度做上下调整，调整行程为200mm，可覆盖不同高度规格的商用塑料及金属垃圾箱。实际作业时，操作人员驾驶叉装车将属具对准垃圾箱，货叉前伸使垃圾箱靠紧翻转架承载面，卡爪自动卡入挂耳后即可举升货叉，将垃圾箱举升至垃圾收集车的进料口高度后，操作叉装车门架前倾，通过连杆机构带动翻转架绕铰接轴转动，最大翻转角度可达135度，可将箱内垃圾完全倾倒干净，不会出现残留积料的问题，倾倒完成后操作门架后倾，翻转架自动复位，

　　即可将垃圾箱放回原位，整个作业流程单人即可操作，单箱作业时间不超过30秒，相比人工倾倒效率提升4倍以上。结构设计上充分考虑了户外作业的耐腐蚀需求，整体金属部件表面采用喷塑处理，铰接轴位置加装了防尘密封圈，可阻挡灰尘、污水进入铰接间隙，延长销轴与轴套的磨损周期，日常维护仅需定期在铰接点加注润滑脂即可，无复杂的保养流程。整体外形尺寸在收拢状态下长度为850mm，宽度为920mm，高度为1100mm，不会额外占用过多的叉装车作业空间，在狭窄的后厨通道、园区步道内也可灵活转向作业，不会出现剐蹭周边设施的问题。卡爪的解锁与锁止采用纯机械重力式结构，当翻转架处于竖直状态时卡爪自动锁止，当翻转角度超过90度时卡爪在重力作用下自动松开，无需额外配置操作手柄或电控元件，降低了故障概率，即使在低温、高湿的恶劣作业环境下也可稳定运行，不会出现电控元件失灵、液压管路泄漏的问题。
