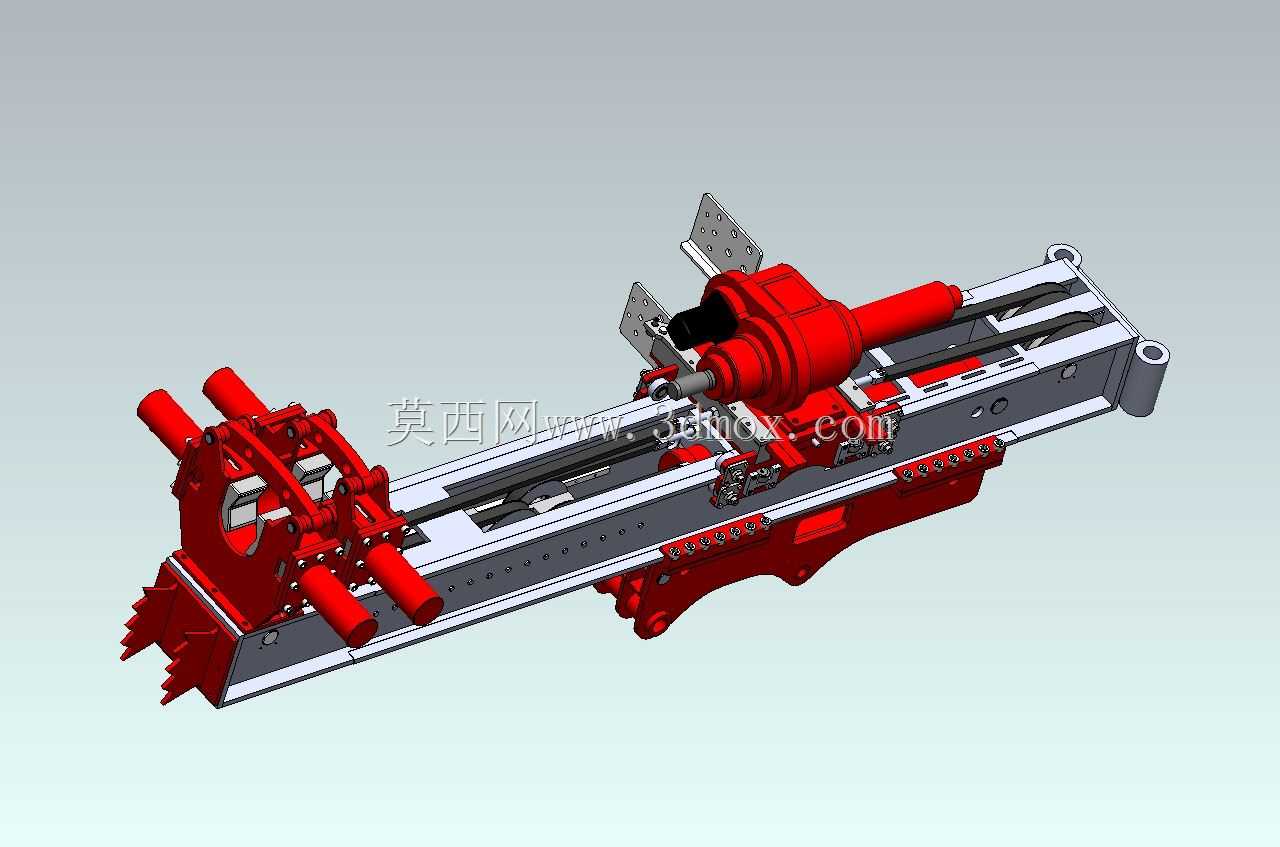

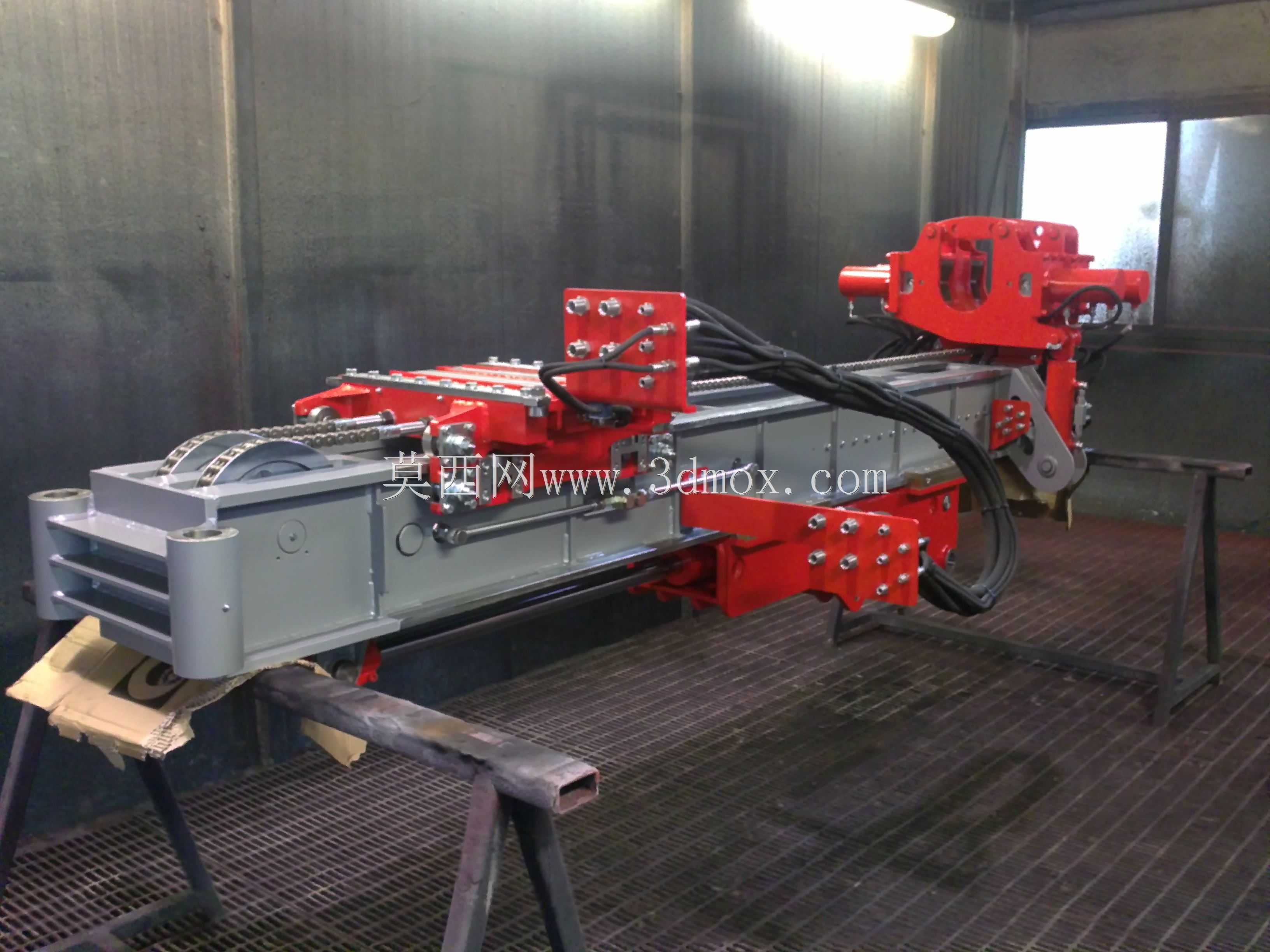

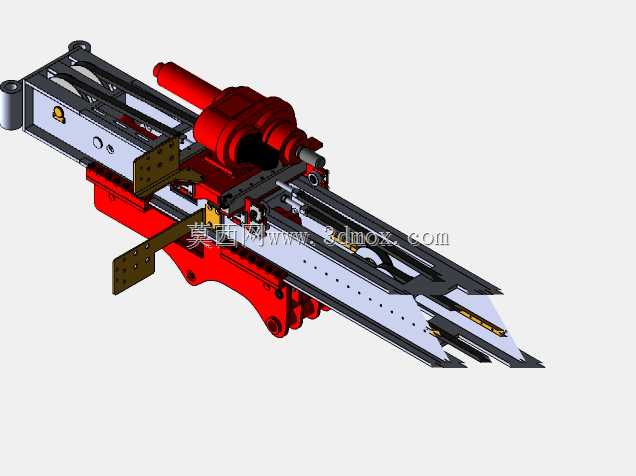

带双夹钳旋转头的导轨式钻孔作业装置

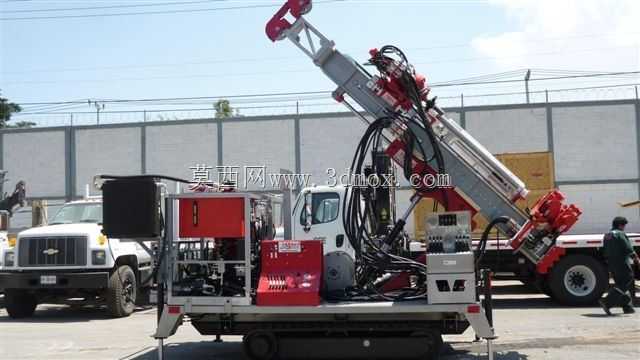

　　这套钻孔作业装置主要面向矿山采掘、地质勘探、隧道支护等需要深孔钻进的作业场景，可适配硬质合金钻头、金刚石复合片钻头等多种钻具，完成岩石破碎、瓦斯抽放孔钻进、锚杆孔施工等核心作业工序，整套结构依托长行程直线导轨实现进给动作，相比传统架柱式钻机具备更高的进给同轴度，能有效降低长钻杆钻进过程中的偏摆量，减少钻杆折断、孔位偏移的故障概率。装置的动力端集成了独立的旋转输出头，输出轴采用渐开线花键结构与钻具连接，可传递大扭矩回转动力，旋转头的壳体与进给滑台刚性连接，滑台通过底部的齿条与进给驱动齿轮啮合，可根据钻进工况调整进给速度，在硬岩钻进时切换低速大进给推力模式，软岩或煤层钻进时切换高速进给模式，适配不同地质条件下的钻进效率需求。

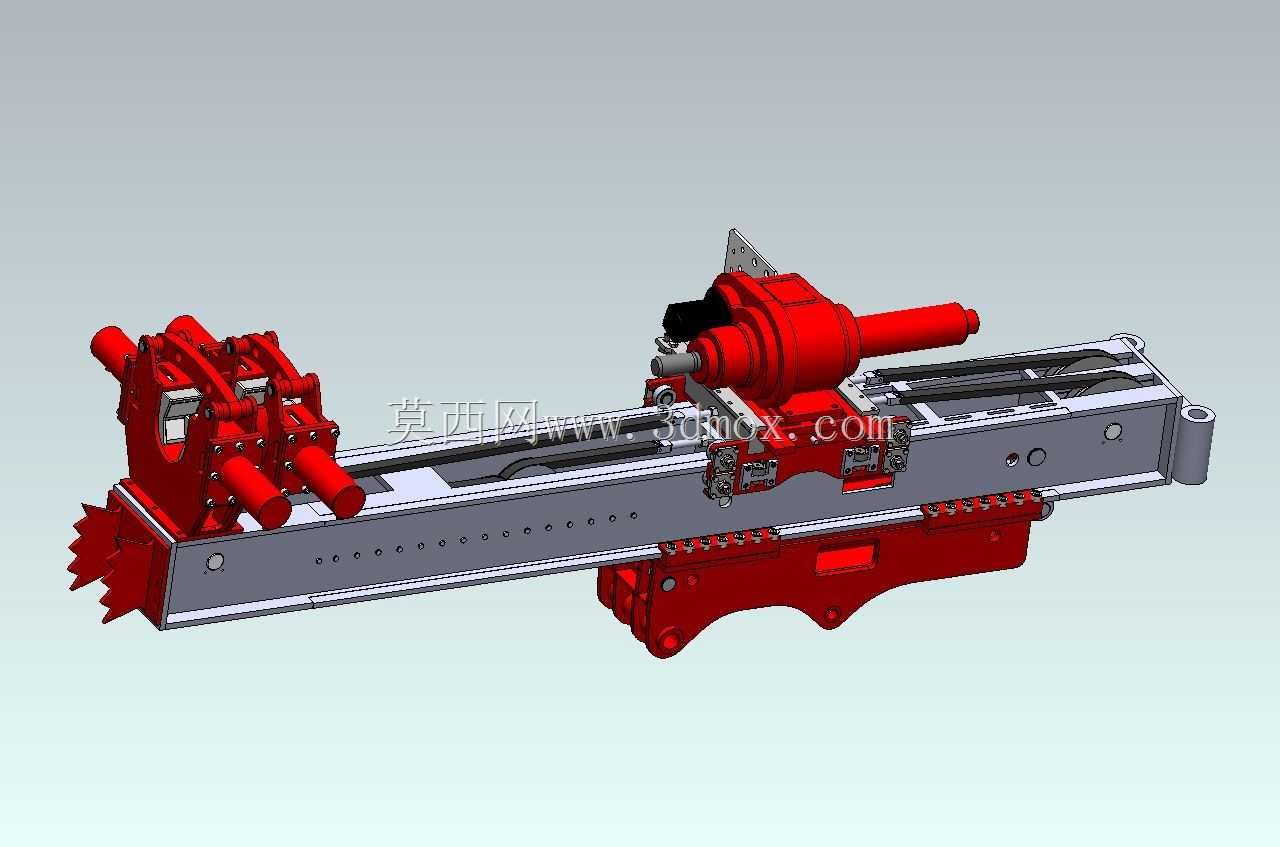

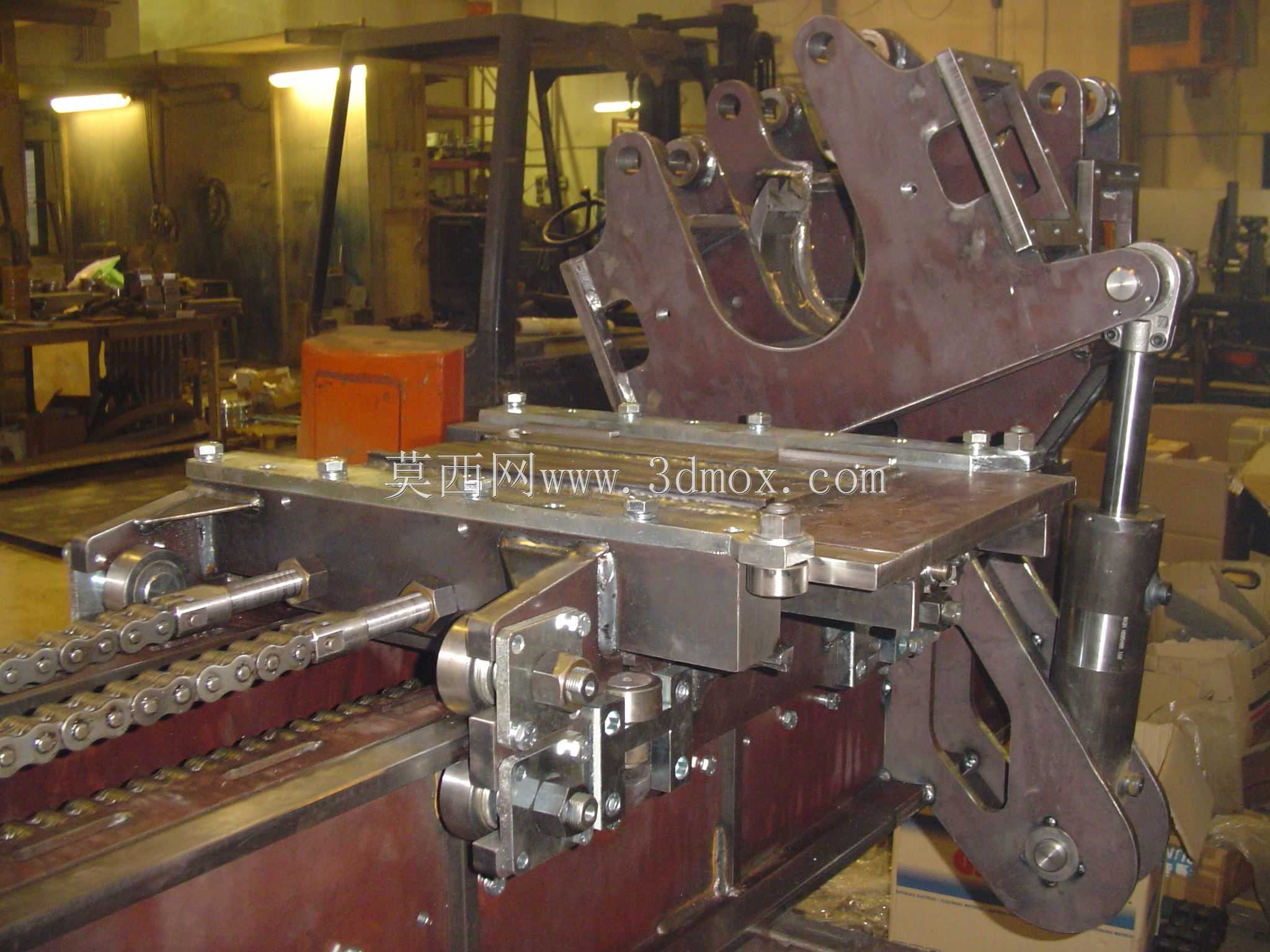

　　双夹钳机构布置在导轨的前端位置，两套夹钳可独立开合动作，在接卸钻杆的工序中，前侧夹钳夹紧固定已接入孔内的钻杆接头，后侧夹钳配合旋转头的反转动作完成钻杆丝扣的拆卸，或者在接长钻杆时夹紧新钻杆完成丝扣拧紧，无需额外搭配管钳等人工辅助工具，可大幅缩短接卸钻杆的辅助作业时间，降低井下或狭窄作业空间内的人工操作强度。夹钳的钳口采用可更换的硬质合金镶块结构，磨损后可快速拆换，钳口的弧形接触面适配不同直径规格的钻杆，夹紧时通过斜面增力机构放大夹紧力，避免钻杆接卸过程中出现打滑滑脱的问题。整套装置的安装底座采用一体化铸钢件结构，底座上预留了多组螺栓安装孔，可直接固定在掘进工作面的机架上，也可搭配倾角调节支架实现不同角度的钻孔作业，包括水平探水孔、

　　倾斜瓦斯抽放孔、垂直注浆孔等多种孔位的施工需求。导轨采用矩形淬硬导轨结构，导轨面经过高频淬火处理，表面硬度达到HRC55以上，可承受钻进过程中产生的强冲击载荷与振动，导轨的侧面设置了可调式镶钢贴塑导轨压块，可根据磨损情况调整滑台与导轨的配合间隙，长期使用后也能保证进给动作的平稳性，避免出现爬行、卡滞的问题。旋转头的内部采用圆锥滚子轴承配对安装，可同时承受钻进过程中的轴向进给力与径向切削反力，轴承端盖设置了多层密封圈，可阻挡钻进过程中产生的岩粉、泥浆进入轴承腔，延长旋转头的维护周期。进给驱动端预留了液压马达或伺服电机的安装接口，可根据设备的动力配置形式选择对应的驱动单元，采用液压驱动时可适配井下防爆作业场景，

　　采用伺服电机驱动时可实现进给量的精准控制，满足精密钻孔作业的参数要求。整套结构的所有管路、线路均沿导轨侧面的走线槽布置，避免进给过程中管线被拉扯磨损，前端的排渣口预留了压风或注水接口，可在钻进过程中通入高压空气或压力水，将孔内的岩屑及时排出，减少钻具与孔壁的摩擦阻力，提升钻进效率。在结构设计过程中，对整套装置的重心进行了优化，将重量较大的旋转驱动部件尽量靠近安装底座的中心位置，降低悬臂状态下的重心偏移量，减少安装固定点的受力载荷，提升设备运行过程中的稳定性。夹钳的开合动作采用液压油缸驱动，油缸的行程经过精确计算，完全张开时钳口的通过直径大于常用钻杆接头的最大外径，方便钻杆从钳口中心位置穿过，夹紧时油缸的推力通过杠杆机构放大，保证足够的夹紧力矩，避免接卸钻杆时钳口打滑。导轨的两端设置了限位缓冲块，当滑台移动到行程两端极限位置时，缓冲块可吸收滑台的冲击动能，避免硬碰撞造成的结构件变形或损坏。整套装置的模块化程度较高，旋转头、夹钳机构、进给滑台、导轨段均可独立拆分，方便井下或狭窄隧道内的运输与转场，单个拆分部件的重量控制在人工可搬运的范围内，无需借助大型吊装设备即可完成组装与转场作业。
