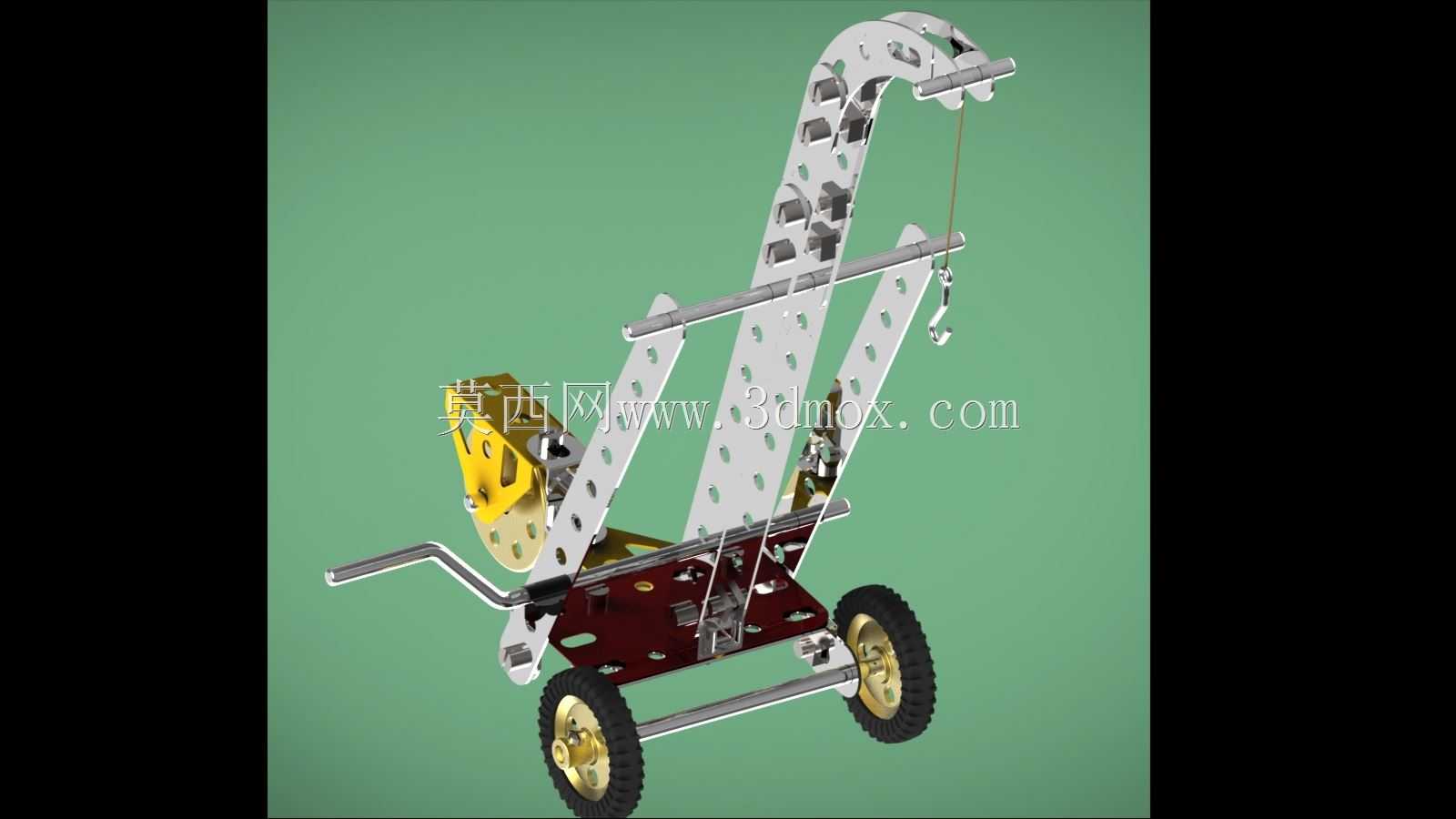

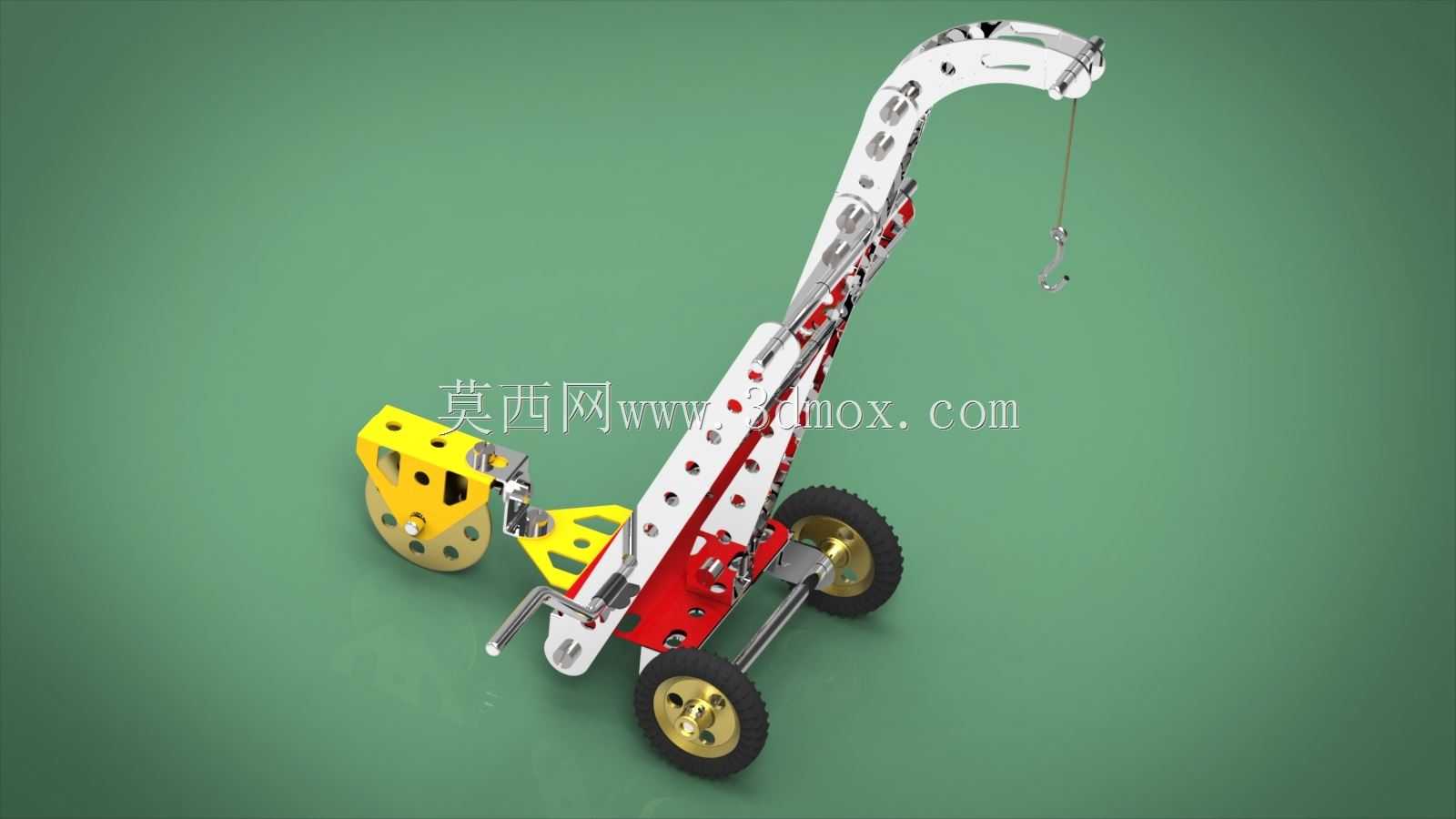

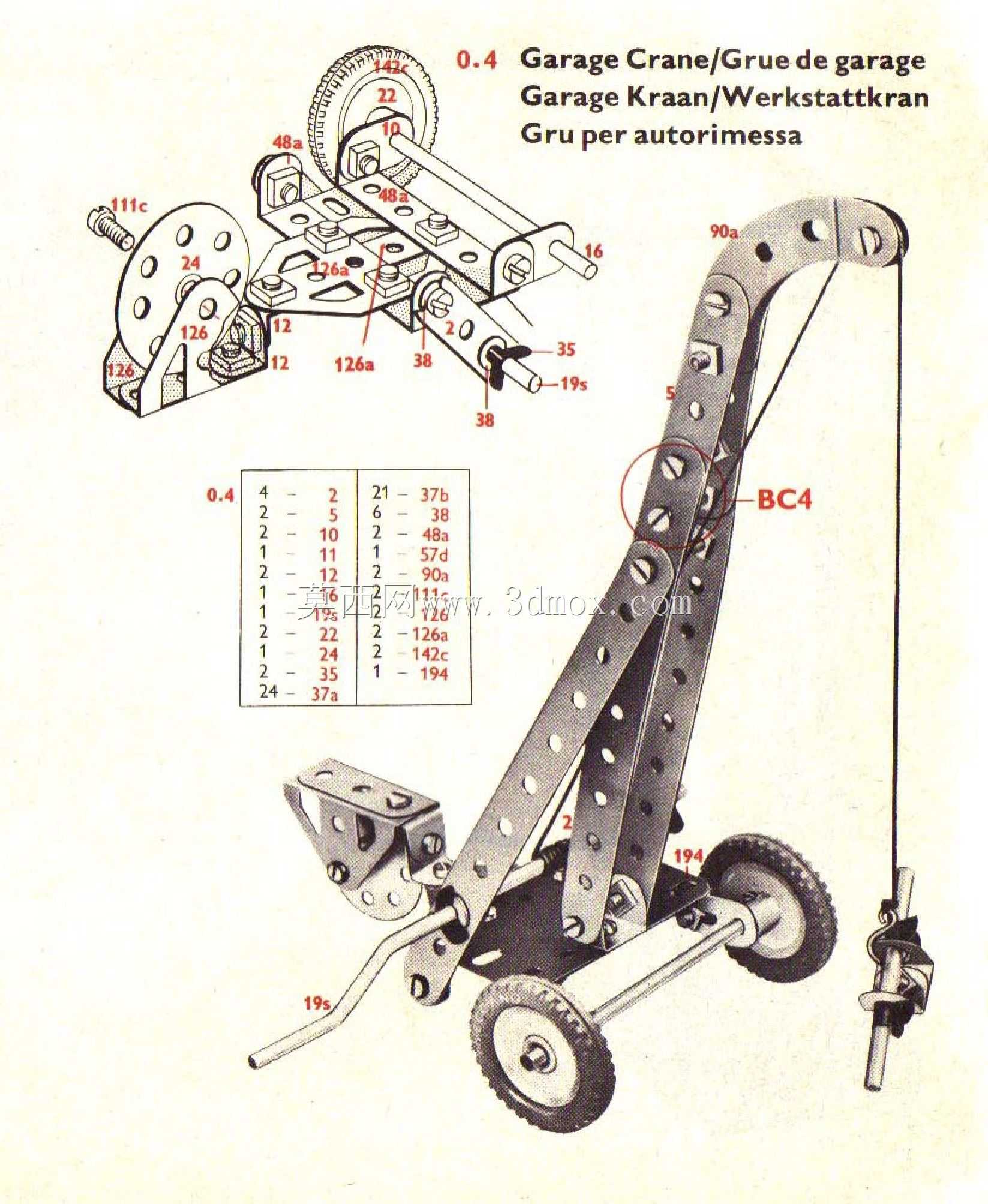

梅卡诺拼装式车库小型起重吊机结构

　　这款拼装式小型起重吊机的设计定位，瞄准私人车库、小型维修工位这类空间受限的轻载起重场景，主要解决家用场景下汽车零部件拆装、小型设备移位时的人力抬举痛点，额定起重量适配单人无法稳定搬运的20-50kg重物，覆盖家用车蓄电池更换、轮胎总成拆装、小型机床附件移位这类常见的轻载起重需求，避免大型起重设备在狭小车库内回转半径不足、无法进场的问题。从结构设计逻辑来看，整机采用模块化拼装思路，所有构件均采用标准孔位的板件与型材拼接，没有采用一体化焊接机身，一方面降低了单件加工的精度要求，板件可通过冲压、激光切割快速成型，另一方面也方便使用者根据实际作业需求调整臂长、机身高度，适配不同的起升高度要求。底盘部分采用三轮布局，

　　两个带橡胶轮面的行走轮布置在机身重心靠前位置，尾部设置一个辅助支撑轮，既保证移动时的转向灵活性，在起吊作业时尾部支撑轮接触地面，配合底盘前部的配重块区域，可抵消吊重产生的倾覆力矩，无需额外打地锚固定，适配车库水泥地面的使用条件。臂架部分采用分段式铰接结构，主臂为带等间距安装孔的槽型板拼接而成，臂节之间通过销轴连接，可根据作业半径需求增减臂节数量，臂架变幅采用手动丝杆调节结构，没有配置复杂的液压变幅系统，一方面控制整机自重，另一方面手动调节的方式在轻载场景下足够可靠，不会出现液压系统泄漏导致的臂架下坠风险，变幅角度覆盖0-75度，最大起升高度可满足普通家用车引擎舱上方的作业空间需求，不会因为臂架抬升高度不足导致吊物无法越过车辆引擎盖。

　　起升机构采用小型卷扬结构，布置在机身中部靠近重心的位置，卷筒上配套细直径钢丝绳，端部配置吊钩与防脱卡扣，卷扬的驱动端预留了手动摇柄与小型电机的安装接口，既可以纯手动操作完成轻载起吊，也可根据需求加装小型电动驱动模块，拓展作业效率。整机的安装边界控制十分严格，行走状态下整机宽度不超过0.4米，长度不超过0.8米，可轻松通过普通住宅的入户门、车库侧门，作业状态下支腿展开后的最大占地尺寸不超过1.2米见方，不会占用过多车库通行空间，闲置时可快速拆解为板件状态收纳在工具箱内，不会像固定式吊机那样长期占用工位空间。在细节结构设计上，所有铰接位置都配置了耐磨衬套，减少频繁拆装、转动带来的磨损，行走轮采用金属轮毂搭配橡胶轮面，

　　既保证轮体的承载强度，也避免压伤车库的环氧地坪漆面，臂架头部的滑轮组采用内嵌式安装，防止钢丝绳脱槽，吊钩位置设置了重力式防脱挡板，无需额外弹簧结构即可实现吊索的防脱，降低结构复杂度的同时提升作业安全性。从实际使用的适配性来看，这款吊机的作业半径覆盖0.3-0.8米，在最小作业半径下可达到额定最大起重量，随着臂架伸长作业半径增大，起重量按力矩平衡曲线线性下降，符合小型起重设备的载荷特性，使用者可根据吊物重量调整臂架伸出长度，避免超载作业。机身的配重区域采用可拆装式配重块设计，使用者可根据实际吊重需求添加标准配重块，无需整机携带固定配重，移动时可拆下配重块减轻推行重量，作业时再组装到位，兼顾移动灵活性与作业稳定性。
