工字钢轨道夹持式起重吊钳结构设计

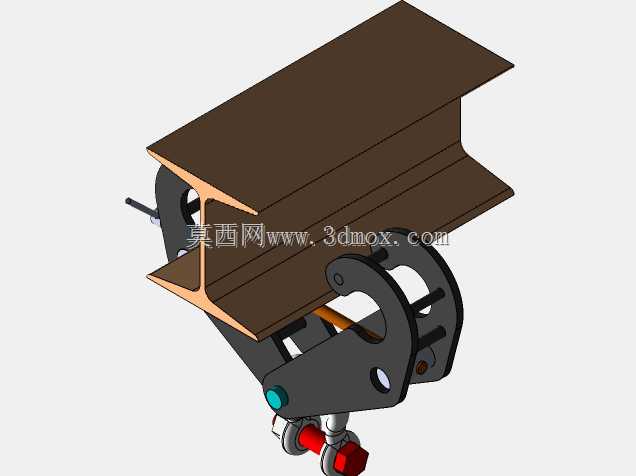

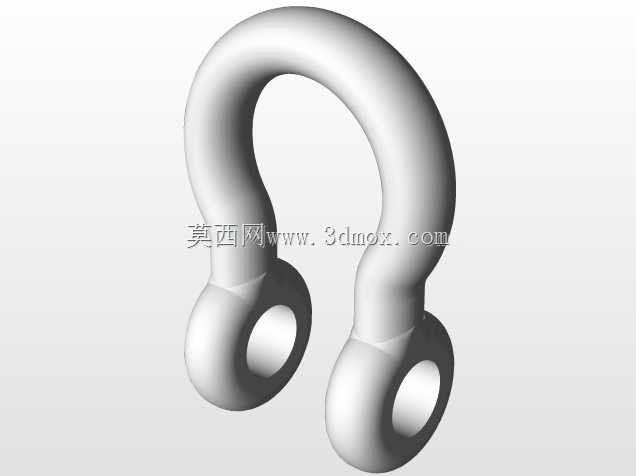

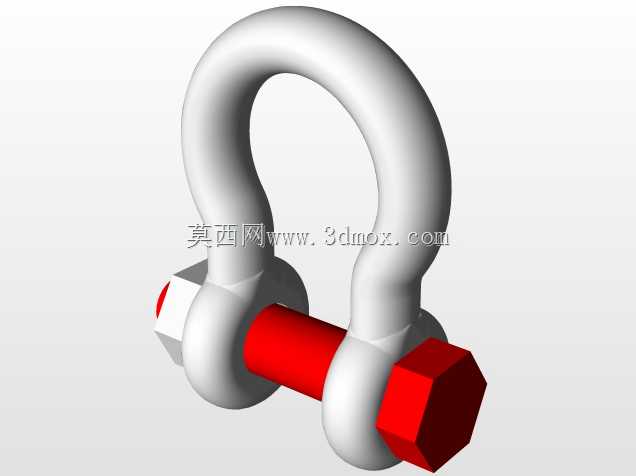

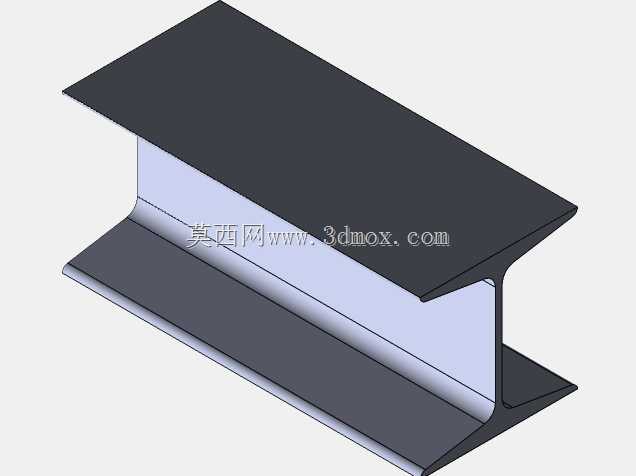

　　在车间内构件转运、设备检修吊装、重型工件跨工位移位的作业场景里，这类夹持式起重吊钳是适配工字钢轨道梁的核心吊具，不需要额外在轨道上焊接吊点或者加装固定连接件，直接卡装在工字钢下翼缘位置就能完成吊点的快速布设，相比传统的焊接吊耳、捆绑式吊具，能大幅减少现场吊装的准备工作量，也不会对轨道梁母材造成焊接损伤。从结构功能来看，这款吊钳采用双侧抱夹式的受力结构，钳体的上卡口直接贴合工字钢下翼缘的上表面与侧面，依靠吊装时的下拉力带动钳臂产生自锁夹紧力，起吊重量越大，钳口对工字钢翼缘的夹持正压力就越高，不会出现滑脱风险，钳口接触位置做了圆弧过渡处理，避免夹紧时刮伤工字钢表面的防腐层。钳体下部集成了带缓冲的吊环连接结构，连接销轴处加装了自润滑轴套，

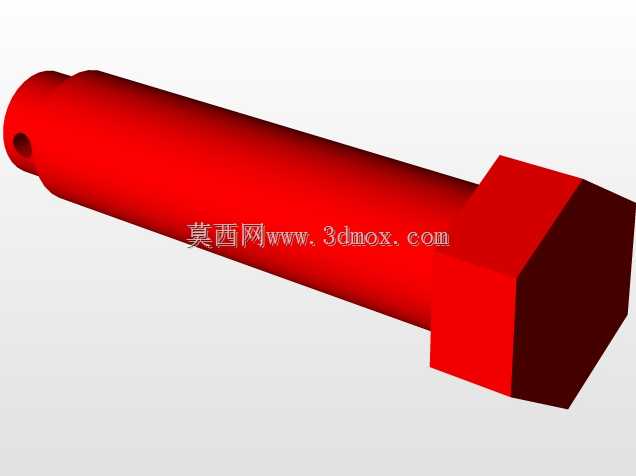

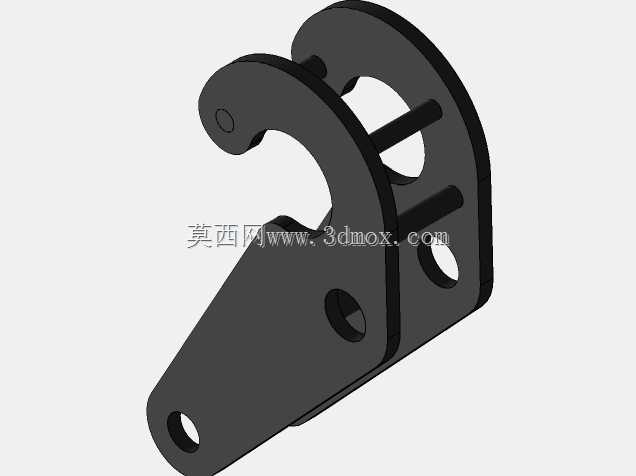

　　能适应吊重起升时的小幅偏摆，减少销轴与钳体孔的磨损，延长结构的疲劳寿命。设计过程中首先要匹配常用的工字钢规格范围，卡口的开合行程覆盖常规车间起重轨道的工字钢翼缘宽度，安装时不需要额外工具，只需要扳动钳体上的解锁压杆，就能张开钳口卡入工字钢翼缘，松开压杆后复位弹簧会带动钳口预夹紧在轨道上，此时即使没有施加吊重，吊钳也不会从轨道上滑落，方便施工人员调整吊点位置。结构受力层面，钳体主体采用高强度合金钢板整体切割成型，避免焊接结构带来的应力集中缺陷，各铰接点的销轴采用调质处理的合金钢材质，抗剪切强度满足额定起重量下的1.5倍安全系数要求。安装边界上，吊钳卡入工字钢后，整体突出工字钢下翼缘的垂直距离控制在合理范围，不会和下方运行的电动葫芦、

　　滑车部件产生运动干涉，钳体两侧的宽度尺寸适配轨道旁的安全间隙，在多台吊钳并行布设时不会出现互相卡滞的情况。实际作业中，这款吊钳既可以单独作为固定吊点挂载手拉葫芦完成小范围重物起吊，也可以多台组合搭配横梁使用，完成长尺寸型材、设备部件的水平吊装，钳体上的锁紧结构能在起吊过程中始终保持钳口的闭合状态，即使出现小幅的载荷波动也不会松脱。考虑到车间作业的复杂工况，钳体表面做了喷塑防腐处理，铰接位置预留了注油孔，方便日常维护时加注润滑脂，减少铰接部位的锈蚀卡滞风险，解锁压杆的位置设置在钳体侧方，操作人员站在地面用辅助推杆就能完成吊钳的拆装调整，不需要攀爬轨道梁，降低高空作业的安全风险。结构建模时各运动部件都做了干涉检查，

　　钳臂开合的全行程范围内不会出现部件碰撞，弹簧的预紧力经过反复校核，既能保证空载时钳体不滑落，也不会因为预紧力过大导致钳口开合操作费力，吊环的连接位置做了球面配合设计，能适应360度方向的吊重拉力，避免侧拉时对钳体产生附加的弯曲载荷。
