800kg立柱式悬臂起重设备结构设计

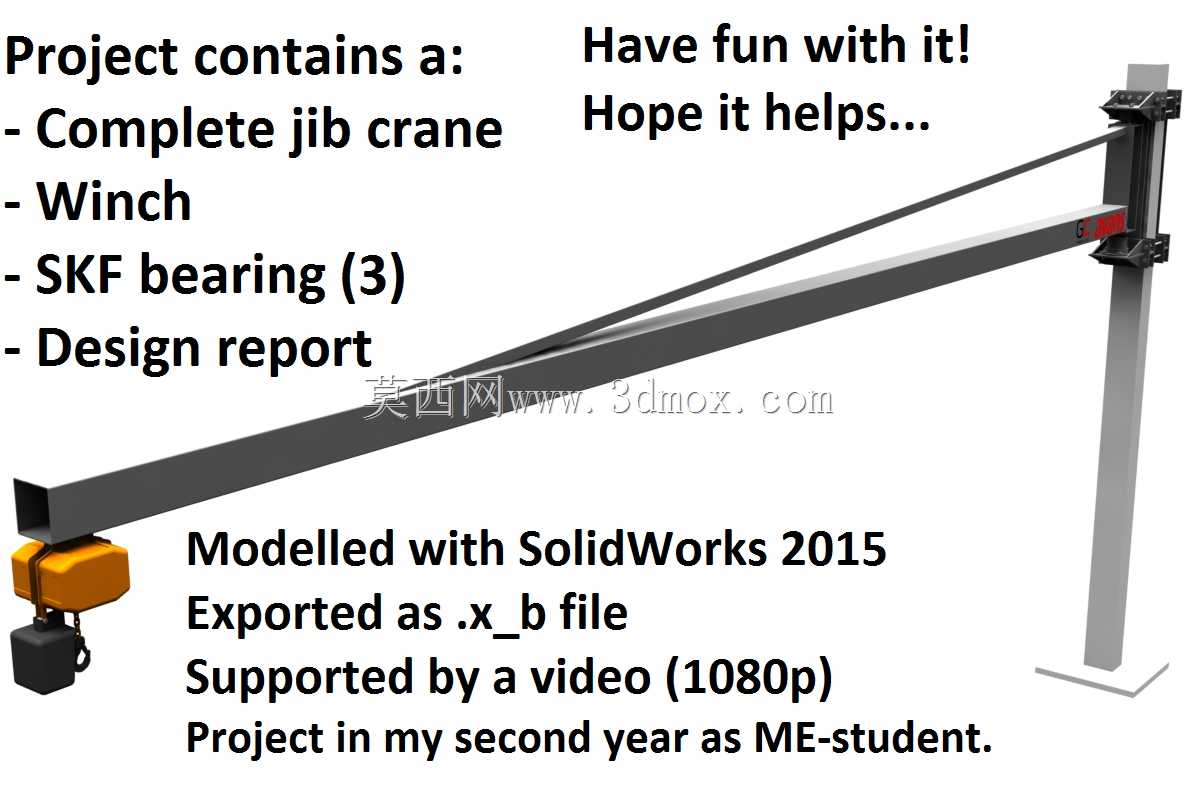

　　轻载悬臂吊在中小吨位定点吊装场景里的适配性极强，这类额定载荷800kg的机型，大多部署在机加工车间工位旁、装配线侧边、仓储小件周转区，用来替代人工搬运重型工装、待加工坯料、装配组件，覆盖半径内的物料转移不需要动用大型桥式起重机，能大幅降低大吨位设备的无效启动频次，也能避免多人协同抬运重物的安全隐患。整套设备的核心受力构件为立柱与悬臂梁，立柱采用方管截面型材加工，底部通过地脚螺栓与混凝土地面刚性固定，上下两处抱箍式安装座将悬臂根部与立柱连接，安装座内置调心结构，允许悬臂绕立柱轴线做360度水平回转，回转阻尼可通过安装座的锁紧螺栓调整，避免空载时悬臂受外力随意转动，也能保证带载回转时的操作手感平顺。悬臂梁同样采用变截面方管设计，

　　从根部到端部截面高度逐步收窄，在保证根部抗弯强度的前提下尽可能降低端部自重，减少悬臂下挠量，梁体上表面铺设牵引钢索的导向滑轮组，钢索一端连接电动卷扬机构，另一端沿悬臂梁延伸至端部的定滑轮组，下方连接吊钩组件，卷扬机构固定在悬臂靠近根部的位置，平衡悬臂两端的重量分布，降低立柱安装座的偏载力矩。卷扬机构自带自锁式蜗轮蜗杆减速结构，起升过程中遇到突发断电情况，卷筒会自动锁止，不会出现吊物下坠的风险，卷筒的容绳量匹配悬臂最大回转半径下的起升高度需求，钢索选用镀锌航空钢丝绳，破断拉力达到额定载荷的6倍以上，满足起重设备的安全系数要求。悬臂端部的定滑轮组带有防脱绳挡板，避免钢索在斜拉作业时从滑轮槽内脱出，吊钩配备弹簧式防脱棘爪，

　　挂装吊具后能自动封闭吊钩开口，防止吊索具意外滑落。回转连接部位选用SKF系列深沟球轴承，一共三组分别布置在上下安装座的径向承载位与底部轴向承载位，径向轴承承受悬臂回转时的水平侧向力，轴向轴承承受悬臂、卷扬机构、吊重的整体垂直载荷，轴承选型时预留了足够的动载荷余量，能承受长期回转带来的交变载荷，减少日常维护的润滑频次。整套设备的安装边界需要提前核算地面承载能力，立柱安装位置的混凝土厚度不低于200mm，地脚螺栓植入深度满足抗拔力要求，悬臂回转半径范围内不能有固定的设备管线、建筑立柱等障碍物，保证作业时悬臂能全角度无阻碍转动。设计过程中先通过受力仿真核算悬臂梁在额定载荷、最大伸距工况下的最大应力值与形变量，

　　保证梁体的最大下挠量不超过悬臂长度的1/500，避免吊物起升后出现明显的低头晃动；再对立柱安装座的连接螺栓做抗剪、抗拉强度校核，保证极端偏载工况下连接结构不会出现塑性变形。设备的操作方式为地面手持按钮控制，控制盒带有急停按钮，操作时人员站在吊物侧面的安全区域，即可控制吊物的起升、下降，同时手动推动悬臂转动到目标位置，完成物料的定点转移，相比大型起重设备，这类轻载悬臂吊的操作门槛更低，不需要专门的起重指挥人员配合，单名操作人员即可完成小范围内的吊装作业，在离散制造车间、小型仓储区域、维修工位的物料转运场景中，能有效提升作业效率，降低一线操作人员的劳动强度。
