4英寸20巴工况蒸汽集管分路装置

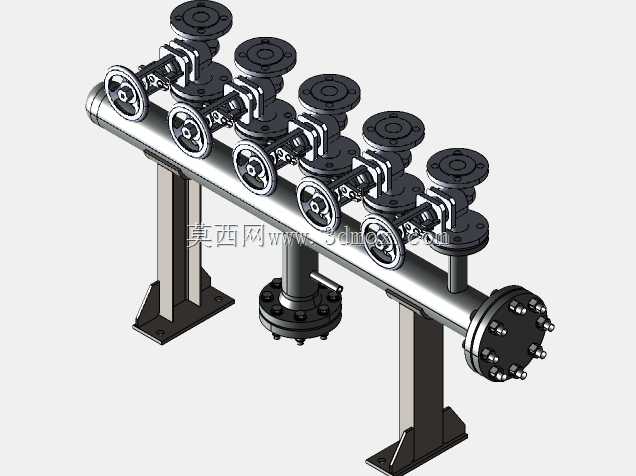

　　在食品加工、纺织印染、化工反应、集中供热这类需要多点稳定供给饱和蒸汽的生产场景里，蒸汽从主锅炉输出后，不能直接通过单根管道送到各个用汽点位，必须经过集管装置做稳压、分流、关断控制，这套4英寸通径的承压蒸汽集管，就是针对20巴额定工作压力的蒸汽输送场景设计的分路单元。整套装置的核心载体是一根水平布置的无缝钢制主管，主管两端采用带螺栓紧固的盲板法兰做密封，这种端盖结构不是简单的封堵，一方面可以在定期检修时拆开，清理管内长期运行积存的冷凝水锈渣、焊渣杂质，另一方面也能根据后续产线扩容需求，在端面上额外开孔接出备用支路，不用整根更换主管。主管下方接出的向下接口，是专门的冷凝水排放通路，配套的截止阀可以在系统启停阶段快速排净管内积液，

　　避免蒸汽带水造成下游用汽设备的水锤冲击，这是蒸汽管路设计里很容易被新手忽略的细节——很多刚入行的设计人员做集管只考虑分汽接口，忘了预留排污排水的通路，实际投用后不到半年就会出现阀门密封面被水击损坏、管路振动超标的问题。主管上方沿轴向等距布置的五组阀门，是这套集管的核心控制单元，每一组都采用法兰连接的截止阀结构，手轮朝向侧上方45度布置，这个安装角度是经过现场操作验证的：如果手轮垂直朝上，操作人员站在管架侧面操作时需要抬臂过肩，长时间开关多个阀门很容易疲劳；如果朝向水平侧面，又会占用过多的侧向操作空间，在管廊密集的车间里容易和相邻管路干涉。每个阀门的出口都带标准法兰接口，可以直接对接下游各支路的蒸汽管道，不用额外做转接接头，

　　减少管路的泄漏点。整套集管的支撑采用两个立式焊接支架，支架底部带方形安装底板，底板上开有四个长圆孔，用来抵消管道受热后的轴向膨胀位移——20巴压力下的饱和蒸汽温度超过210摄氏度，4英寸的碳钢管在这个温度下每米长度的膨胀量能达到2毫米以上，如果支架采用完全固定的圆孔安装，热胀产生的应力会直接拉扯支架焊缝，甚至把主管两端的法兰密封面拉变形造成泄漏。设计时特意把支架的安装位置选在主管重心两侧对称的位置，避开了下方排污阀的操作空间，也让每个支路阀门的操作位置都处在两个支架之间的无遮挡区域，操作人员巡检时可以沿着集管侧面的通道依次检查每个阀门的开度、密封情况，不用绕到支架另一侧。从管路匹配的角度来说，4英寸的主管通径是经过流量核算的：

　　五组支路同时供汽时，主管内的蒸汽流速控制在25m/s以内，这个流速区间既能避免流速过高造成的管路冲蚀、噪音过大，也不会因为通径选得太粗造成材料浪费、管内蒸汽冷凝量增加。20巴的额定压力等级，要求主管壁厚、法兰螺栓规格、阀门压力等级全部统一对应PN20的标准，不能出现阀门用PN16、法兰用PN25混装的情况，很多现场安装的隐患就来自不同压力等级的元件混用，看起来尺寸能对上，实际承压能力达不到设计要求，运行时容易出现密封泄漏甚至元件爆裂的风险。这套集管的结构设计没有多余的装饰性结构，所有的焊缝位置都预留了足够的探伤操作空间，法兰连接的位置都留了扳手操作的余量，支架的高度也根据车间常规的管廊安装高度做了匹配，安装后主管中心距离地面1.2米左右，刚好是成年人站立操作的舒适高度，不用踩梯子就能完成所有阀门的开关操作和日常巡检。在实际选型应用时，这套集管可以直接对接锅炉房出来的主蒸汽管道，把单路高压蒸汽分成五路独立控制的支路，分别送到不同的用汽设备，每个支路可以单独关断检修，不会影响其他支路的正常供汽，比在主管道上直接开孔接支管的方式可靠性高很多，也方便后续给每个支路加装流量计、压力表等检测元件，实现每个用汽点位的独立计量和压力监控。
