JIS标准法兰式旋启止回阀结构设计

项目分类:阀门 发布时间:2021-12-29 ID:477640
  • JIS标准法兰式旋启止回阀结构设计
  • JIS标准法兰式旋启止回阀结构设计

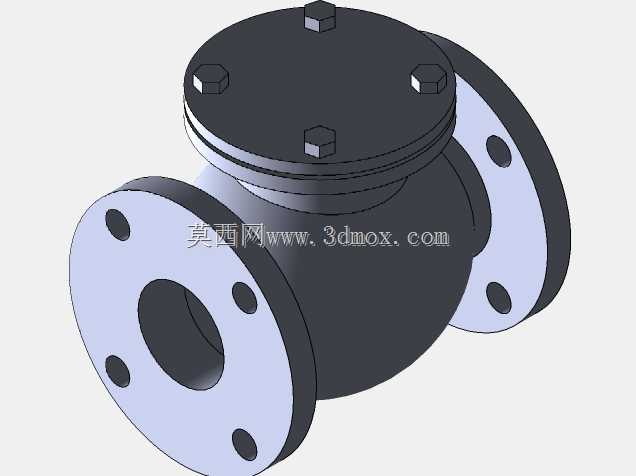

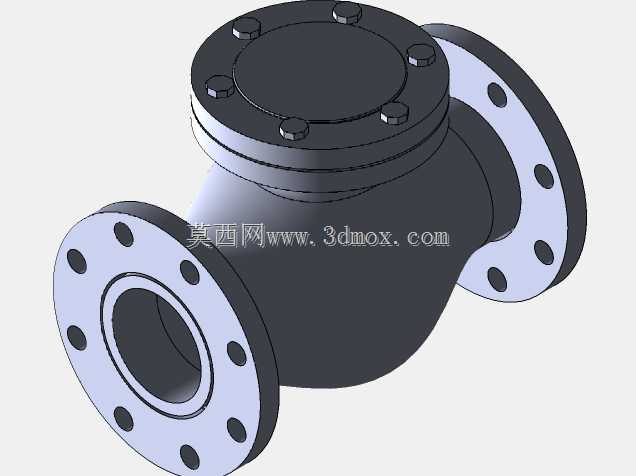

  在工业流体输送管路系统中,介质倒流是极易引发设备损坏、工艺参数紊乱甚至安全事故的典型风险点,这类法兰连接的旋启式止回阀,正是针对该类防护需求开发的管路控制元件,适配公称压力10K的JIS标准管路体系,覆盖2.5英寸、4英寸两个常用通径规格,在给排水、暖通循环、轻工制程、常规化工输送等低压流体工况中应用广泛。从实际安装场景来看,这类止回阀通常布置在泵出口端、换热器进出口、垂直立管段以及不允许介质反向流动的管路节点处,比如离心泵停机时,管路内残留介质会在重力或下游压力作用下形成反向流,若没有止回结构,反向冲击会带动泵叶轮反转,轻则损坏机械密封,重则造成泵轴变形;在多支路并联的管路系统中,止回阀还能避免不同支路的介质串流,保障各支路流量、

  压力参数稳定。该款止回阀采用旋启式瓣片结构,内部密封瓣片通过顶部铰接轴固定在阀腔上部流道旁侧,介质正向流动时,流体压力推动瓣片绕轴向上旋起,流道完全导通,介质流动阻力相对较低,适合大流量、低粘度的水、油品、低压蒸汽等介质输送;当介质出现反向流动趋势时,瓣片在自身重力与反向介质压力的共同作用下快速回落,贴合在阀座密封面上,直接截断反向流道,整个动作过程无需额外外力驱动,完全依靠管路介质自身的压力差实现自动启闭,日常运行无需人工干预,可靠性表现稳定。从结构设计逻辑来看,阀体采用上下分腔式结构,上部阀盖通过四个均布的外六角螺栓与阀体主体紧固连接,阀盖与阀体的结合面设置密封垫片,既保障阀腔的压力密封性,也方便后期拆解维护,

  可直接打开阀盖检查内部瓣片、密封面的磨损情况,更换易损件无需将整个阀门从管路上切割拆卸,大幅降低运维成本。两端的法兰连接结构严格遵循JIS 10K对应的法兰尺寸标准,法兰盘上的螺栓孔位置、孔径、密封面凸台尺寸都与同标准的管路法兰完全匹配,安装时只需对齐法兰密封面,加装对应压力等级的密封垫片,穿入配套螺栓均匀紧固即可完成装配,无需额外加工适配接口,能直接替换同规格的老旧损坏止回阀,适配性较强。在建模过程中需要重点把控几个核心尺寸边界:首先是两端法兰的端面间距,这个尺寸直接决定管路安装时的预留空间,若建模尺寸偏差过大,现场安装时会出现法兰错位无法对接的问题;其次是法兰盘上螺栓孔的中心圆直径、孔位角度,必须严格对应JIS标准的参数,

  保证螺栓能顺利穿入;再者是阀腔内部的流道通径,要与公称通径完全匹配,避免出现通径缩颈造成额外的流阻损失;另外阀盖螺栓的分布圆直径、螺栓规格也要与阀体上的螺纹孔尺寸对应,保证阀盖装配后的密封压紧力均匀,不会出现局部泄漏。从流道设计来看,阀腔内部做了圆弧过渡处理,没有突兀的直角结构,能减少介质流动时的湍流与压损,同时降低介质中固体杂质在阀腔内淤积的概率;瓣片的旋转行程做了限位设计,全开时瓣片贴靠在阀腔上部的内壁上,不会对正向流道造成遮挡,保证介质通流面积最大化,全关时瓣片与阀座密封面的贴合宽度均匀,能承受额定压力下的反向冲击,不会出现密封面渗漏的问题。这类止回阀的结构没有复杂的传动组件,整体零件数量少,加工工艺性好,阀体、阀盖可采用铸铁或铸钢材质铸造后再机加工密封面与连接端面,瓣片可根据介质特性选用铸铁覆橡胶、不锈钢等材质,适配不同的介质腐蚀与温度要求,在常规低压工业管路中使用寿命较长,维护成本远低于对夹式、升降式等其他结构的止回阀,是中小通径低压管路中逆止防护的常用选型。
