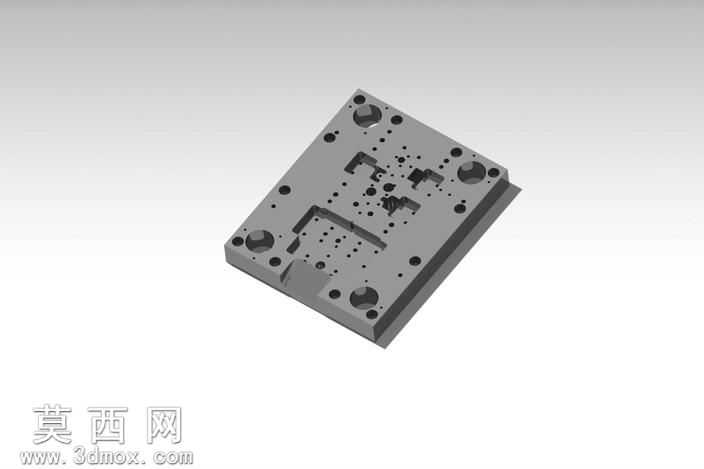

多孔位金属工装定位安装基座三维结构

该模型为金属材质的工装定位安装基座，采用三维机械设计软件完成全参数化建模，整体以等轴测视角呈现结构细节，渲染阶段采用哑光金属材质模拟实际钢材的表面质感，通过柔和的环境光影凸显基座表面的孔位轮廓、型腔结构与棱边倒角特征，清晰还原实体的加工结构特征。建模过程中首先以基座的底部安装面为基准平面绘制主体轮廓草图，通过拉伸特征生成基座的主体块体结构，随后逐一绘制各安装孔、定位销孔、沉头孔的截面轮廓，通过切除拉伸特征完成所有孔位的结构创建，针对基座表面的异形型腔结构，采用多草图组合拉伸切除的方式完成复杂轮廓的成型，同时对所有棱边添加符合机械加工规范的倒角与圆角特征，避免应力集中的同时还原实际加工的工艺细节。结构设计上，基座整体采用矩形板式布局，四角对称布置大尺寸沉头安装孔，用于基座整体与设备机架的锁紧固定；板面区域分布多组不同孔径的定位孔与螺纹孔，用于对应工装组件的精准定位与锁紧安装；板面中部设置连续的异形凹槽型腔，用于容纳待加工工件的凸起结构，实现工件的快速定位与装夹，同时型腔周边预留足够的压紧件安装空间，保障装夹的稳定性。设计思路围绕工装基座的定位精度与装夹可靠性展开，所有孔位的位置度公差在建模阶段通过几何约束完成精准控制，对称孔位采用镜像特征完成创建，保障安装位置的一致性；基座的厚度设计兼顾结构刚性与轻量化需求，在非安装区域通过合理的型腔切除减少整体重量，同时保留足够的支撑筋结构避免受力变形，整体结构完全适配机加工工装的实际使用需求，可直接用于后续的工程图生成与加工工艺编制，也可作为工装装配体的核心基准零件开展后续的组件装配设计。
