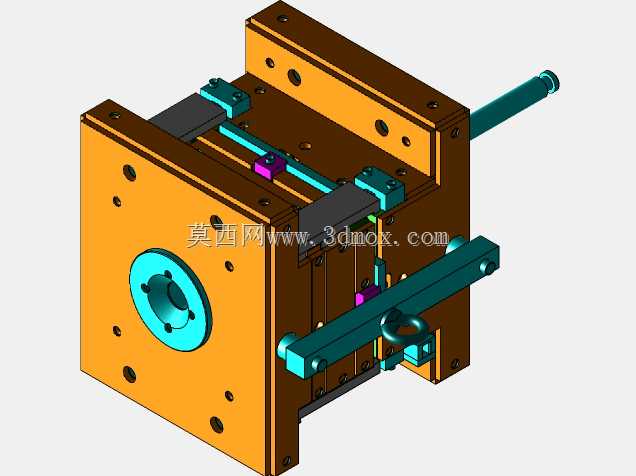

三板式注塑射点测试试验模具结构

　　这套三板结构的试验模具，核心定位是注塑工艺开发阶段的射点验证工装，主要应用在注塑产品前期工艺打样、浇口位置选型验证的场景中，区别于量产模具的固定成型逻辑，这套工装的核心作用是在正式开制量产模具前，快速验证不同射点位置下的熔料填充走向、熔接痕分布、填充压力损失、排气效果等核心工艺参数，避免量产模具开制完成后因浇口位置不合理导致的反复修模、改模成本损耗。从结构设计逻辑来看，这套模具采用典型的细水口三板模架构，定模侧设置独立的流道脱料板，能够在开模过程中自动完成流道凝料与产品的自动切断分离，不需要人工修剪浇口，在测试过程中可以快速更换不同浇口镶件，实现不同射点位置的快速切换测试，不需要拆解整套模具的主体框架，大幅提升射点验证的测试效率。

　　模具的主体模架采用标准模坯改制，定模侧的法兰定位圈直接适配注塑机的炮嘴定位孔，安装时可以快速完成与注塑机定模板的同轴定位，减少校模时间；动模侧设置有独立的导柱导套定位结构，保证反复开合模过程中的动定模同轴度，避免测试过程中出现飞边、错模等干扰测试结果的问题。从安装边界来看，这套模具的整体外形尺寸适配中小型卧式注塑机的拉杆间距，模具的总厚度符合常规120吨-200吨注塑机的最小模厚安装要求，动定模板上的锁模螺孔位置匹配标准注塑机的T型槽间距，不需要额外加装过渡垫板就可以直接装夹固定；模具侧面设置的锁模扣结构，能够控制开模顺序，保证开模时首先完成流道板与定模板的分离，拉断点浇口凝料，再完成动定模的分型打开，

　　最后由顶出机构将测试样件平稳顶出，整套开模动作逻辑稳定，不会出现流道粘模、产品顶出变形等问题。在功能特性上，这套试验模的模腔部分采用镶拼式结构，所有与熔料接触的型腔、流道、浇口部件都采用独立镶件设计，测试不同射点时只需要更换对应位置的浇口镶件，不需要重新加工整套模腔，同时镶件采用预硬钢材质，表面做抛光处理，减少熔料流动过程中的阻力，保证填充压力测试数据的准确性；模具的冷却回路采用环形布置，围绕型腔区域均匀分布，测试过程中可以精准控制模温，避免模温波动对填充测试结果造成干扰；导柱部分加装润滑溢油槽，长期反复开合模测试也不会出现拉毛、卡滞的问题。在实际应用场景中，这类试验模大多用在精密注塑件的前期开发阶段，比如小型电子结构件、精密齿轮、

　　外观透明件这类对浇口位置、填充平衡度要求极高的产品开发中，设计人员可以通过这套工装快速获取不同射点下的填充数据，结合模流分析结果交叉验证，选定最优的浇口位置后再开展量产模具的详细设计，从源头规避量产阶段的成型缺陷。整套模具的结构设计没有冗余的复杂机构，所有部件都围绕快速换镶件、稳定测试、数据准确这几个核心目标设计，顶出系统采用均匀分布的顶针布局，顶针位置避开熔接痕、填充末端等应力集中区域，保证测试样件顶出过程中不会出现顶白、顶穿等问题，影响对填充效果的判断；流道设计采用梯形截面，平衡式布置，在测试单射点的过程中可以保证熔料进入流道后压力传递均匀，不会因为流道本身的结构问题导致填充压力损失过大，干扰测试结果的准确性。
