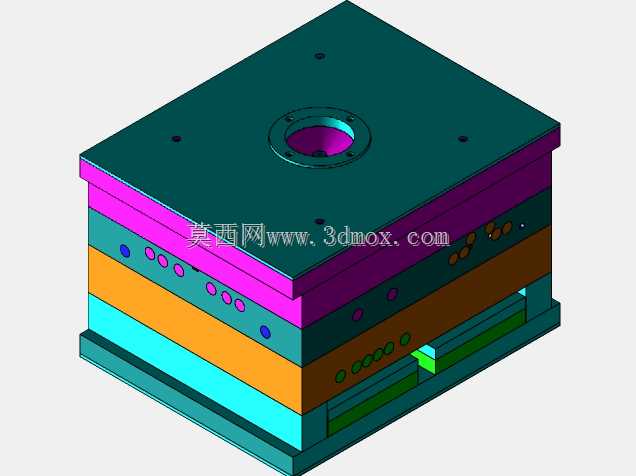

信盒2K多层叠装注塑模具结构设计

　　这套叠层结构的注塑成型模具，主要面向民用信盒类薄壁塑料制品的批量注塑生产场景，适配卧式注塑机的安装工位，整体模架采用多层板叠装的标准冷流道结构布局，从顶部定位圈到底部模脚的整体堆叠高度，匹配常规200吨级卧式注塑机的最大开模行程预留量，顶部法兰式定位圈与注塑机射嘴中心的同轴度公差控制在0.02mm以内，避免射胶过程中出现溢料、漏胶的问题。模具的分型面设置在多层板的贴合界面处，开模时动模侧随注塑机后座移动，依次完成定模板、流道板、动模板的分型动作，流道凝料可在分型过程中自动脱落，不需要额外设置人工取料的工序，适配自动化注塑生产线的连续作业需求。冷却水路的排布覆盖了型腔、型芯的所有成型区域，不同层板上的水路采用密封圈密封对接，

　　进出水接口统一设置在模具非操作侧的端面，避免与注塑机的周边管路、机械手取件轨迹产生干涉，水路直径按照常规注塑冷却规范设置为8mm，相邻水路的中心距保持在20-25mm区间，距离成型面的距离控制在15mm左右，保证成型过程中型腔各区域的温度差控制在5℃以内，减少信盒制品成型后的翘曲、缩痕缺陷。模具的导向系统采用精密导柱导套配合，导柱设置在动模侧，导套嵌入对应层板的安装孔内，配合间隙控制在H7/h6精度等级，保证多层板合模过程中的定位精度，避免合模错位导致的型腔啃模、制品飞边问题。顶出机构设置在动模侧的底部空间内，采用顶针板带动顶杆的直顶结构，顶杆的排布位置对应信盒制品的加强筋、侧壁边缘等不易变形的区域，顶出行程预留足够的安全余量，

　　保证制品顶出后可以完全脱离型芯表面，方便机械手取件。模具上的紧固螺丝采用内六角圆柱头螺钉，不同层板之间的螺丝排布均匀，锁模力传递路径覆盖整个模架的受力区域，避免注塑过程中模架受射胶压力作用出现胀模变形。侧面设置的多组限位螺钉，用于控制不同分型面的开模距离，保证开模顺序按照预设的流程进行，避免出现流道拉断、制品滞留定模的问题。这套模具的成型制品为薄壁盒类结构，型腔表面的抛光粗糙度达到Ra0.8，保证信盒外表面的外观质量，不需要额外的后续表面处理工序，成型周期可控制在25秒以内，适配大批量连续生产的产能需求。安装时需要注意模具的整体重量匹配注塑机的模板承重上限，吊环孔设置在模架的顶部对称位置，方便吊装过程中保持模架平衡，合模前需要确认导柱、导套的润滑状态，避免干摩擦导致的导向件磨损，生产过程中需要定期检查水路的密封状态、顶杆的复位精度，保证长期生产的稳定性。
