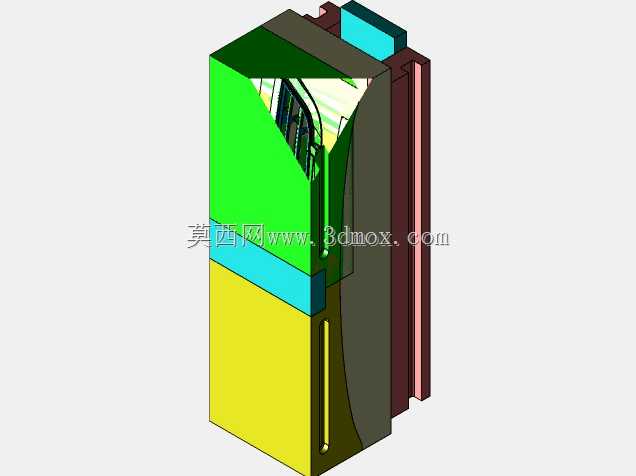

大众Pollo车型配套铝制注塑模具结构

　　这套铝制模具主要面向乘用车型外饰或内饰注塑件的批量试制与小批量生产场景，在汽车零部件开发阶段，铝模凭借切削加工效率高、改模成本低的特性，常被用于新车零部件的样件验证、工装匹配校验环节，相比传统钢制模具，铝模的加工周期可缩短40%以上，能快速响应车型开发阶段的设计迭代需求，适配新车型研发阶段多轮修改、快速出件的实际生产节奏。从结构设计来看，这套模具采用了侧抽芯与直顶结合的脱模结构，针对目标塑件存在的侧向倒扣特征，在模具非操作侧设置了斜导柱驱动的侧滑块机构，滑块的导向面采用了镶嵌耐磨片的设计，避免铝基体反复滑动出现磨损拉伤，影响塑件成型精度；模具的型腔部分采用整体式铣削加工，分型面贴合塑件的轮廓折线走向，在封胶位置预留了0.

　　02mm的挤压封胶带，减少注塑过程中飞边的产生，降低后续塑件修整的工作量。浇注系统的设计上，采用了侧浇口进料的方式，浇口位置选在塑件非外观面的侧边，避免浇口痕迹残留在塑件的可见装配面，影响后续整车的外观匹配效果；流道截面采用梯形设计，平衡了塑料熔体的充模流速与流道凝料的脱模难度，在流道末端设置了冷料穴，储存注塑初始阶段的冷料，防止冷料进入型腔造成塑件表面冷斑、缺料等缺陷。冷却系统的排布充分考虑了铝材质导热系数高的特性，在型腔、型芯侧都设置了随形排布的冷却水道，水道距离型腔壁的距离控制在12-15mm之间，既保证冷却效率均匀，避免塑件出现收缩不均导致的翘曲变形，也避免水道距离壁面过近造成的壁厚不足、模具承压能力下降的问题；

　　在侧滑块内部也单独设置了小型冷却回路，解决滑块位置局部积温过高导致的塑件成型周期延长、局部收缩率超差的问题。从安装边界来看，这套模具的模架尺寸适配常用的160T卧式注塑机安装规格，定位圈直径、浇口套球面半径都匹配对应机型的射嘴参数，模具的顶出孔位置、压板装夹槽位置都符合标准模架的安装规范，不需要额外改装注塑机即可直接上机装夹调试；模具的开模行程设计预留了足够的取件空间，开模后塑件与型腔壁的安全距离超过80mm，配合机械手取件时不会出现干涉碰撞，适配自动化生产车间的作业需求。在实际使用场景中，这套模具可用于生产车型的立柱饰板、门饰板局部组件等非结构受力类的内外饰塑件，成型材料可适配PP、ABS等常用汽车内饰塑料，

　　成型周期相比同规格钢制模具可缩短15秒左右，在小批量试生产阶段，单班产能可满足车型试制阶段的样件供应需求，同时铝模的重量更轻，装夹调试过程中不需要大吨位起重设备辅助，车间换模调试的操作难度更低，能有效压缩新车型零部件验证的周期，帮助开发团队快速完成零部件的装配匹配、性能测试等环节的验证工作。模具的导向系统采用了标准导柱导套配合，导套设置了储油槽结构，长期生产过程中可储存润滑脂，减少导柱导套的磨损，保证模具开合模的定位精度，避免长期生产后出现分型面错位、塑件壁厚不均的问题；在模具的动定模之间还设置了精定位锁块，在合模终了阶段进行二次精准定位，抵消侧滑块抽芯复位过程中产生的侧向力，保证型腔的同轴度与尺寸精度，成型塑件的尺寸公差可控制在±0.05mm以内，满足汽车零部件的装配精度要求。
