弧形面弹性顶出夹持工装结构设计

　　这套结构主要面向弧形薄壁类工件的装夹定位场景，常见于小型曲面零件的机加工工位、装配线定位工位，解决曲面工件装夹时易变形、定位基准难统一的问题。实际生产中，弧形薄壁件比如弧形罩壳、曲面冲压件这类零件，常规平口钳或者直推式夹具装夹时，要么是接触面积太小导致装夹应力集中压伤工件表面，要么是定位时工件周向窜动，加工或者装配的尺寸一致性很难保证，这套结构就是针对这类痛点做的定向设计。

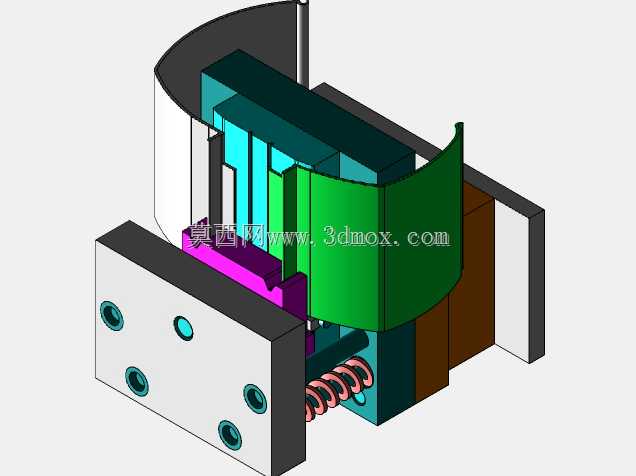

　　从功能特性上看，结构集成了定位、夹紧、自动复位三个核心功能。底部的带安装孔板件是整个结构的安装基座，四个沉头孔用于将整套工装固定在设备工作台或者线体工位上，基座上的单独小孔是定位销孔，安装时可以和工位上的定位销配合，保证整套工装的安装位置精度。基座上方的弧形固定挡块是主定位面，弧度和待装夹工件的外弧面完全匹配，接触时是面接触而非线接触，能大幅降低单位面积的装夹压力，避免薄壁工件被压变形。和弧形挡块对向布置的是弹性顶出组件，内部的螺旋压缩弹簧提供持续的顶紧力，顶出块的接触面同样做了和工件内弧匹配的弧形面，装夹时只需要将顶出块向后压，把工件放在两个弧形面之间，松开后弹簧自动顶紧，不需要额外的锁紧操作，取件时直接向后推开顶出块就能拿出工件，操作效率比螺栓锁紧类夹具高很多。

　　设计思路上，这套结构优先考虑了装夹的容错性和耐用性。弹簧的选型做了刚度匹配，顶紧力控制在刚好能固定工件、不会在加工振动下松脱的区间，同时不会因为顶紧力过大导致薄壁件产生塑性变形。顶出块和两侧的导向槽做了小间隙配合，导向长度是顶出块行程的1.5倍，避免顶出过程中出现卡滞或者偏斜，保证每次顶紧时接触面都能和工件完全贴合。结构侧面的立式挡板做了加高处理，除了给顶出组件提供导向支撑之外，还能作为工件的轴向定位面，工件装夹时轴向靠在挡板上，就能保证轴向的位置一致，不需要额外做轴向定位调整。

　　安装边界方面，整套结构的安装基座长宽尺寸控制在120mm*80mm区间，整体高度不超过100mm，不需要占用太大的工位空间，既可以单独安装在小型台钻、攻丝机的工作台上做单机加工工装，也可以成排布置在装配流水线上做定位工位。基座上的安装孔采用长圆孔设计，安装时可以在小范围内调整整套工装的位置，适配不同工位的安装孔位偏差。结构的所有运动部件都做了防脱设计，顶出块向后退到极限位置时会被内部的限位台阶挡住，不会因为弹簧弹力弹出导向槽，日常使用不需要频繁拆解维护，只需要定期在导向接触面涂抹少量润滑脂就能保证长期顺畅运行。

　　实际使用时，这套结构适配的工件弧面半径范围在30mm到50mm之间，工件的轴向长度不超过70mm，针对不同弧度的工件，只需要更换对应弧面的固定挡块和顶出块，不需要更换基座和弹性组件，能快速切换适配不同规格的弧形工件，大幅降低多品种小批量生产时的工装投入成本。结构中没有采用复杂的气动或者液压元件，纯机械结构的可靠性更高，在车间多粉尘、多切削液的环境下也能稳定运行，不会因为气动元件密封失效或者液压泄漏导致工装故障，日常维护成本极低。
