家用通风系统三接口气流减压器结构设计

项目分类:通用机械零部件 发布时间:2021-12-29 ID:477719
  • 家用通风系统三接口气流减压器结构设计

  这款三接口结构的气流调节部件,主要应用于家庭分户式通风系统的支路分流段,安装在主送风管道与三个独立送风支路的衔接位置,核心作用是对主风道输入的高压气流进行分压减速,避免单支路风速过高产生风噪、直吹人体引发不适,同时平衡三个支路的送风流量,保障不同房间的送风均匀性。从实际使用场景来看,这类部件常适配家装吊顶内的隐藏式送风系统,安装位置多处于客厅与三个卧室的风道交汇节点,不需要额外的固定支架,依靠风道接口的插接配合加密封胶圈即可完成固定,安装时需要预留足够的操作空间,避免与吊顶内的电线管、给排水管线产生干涉。

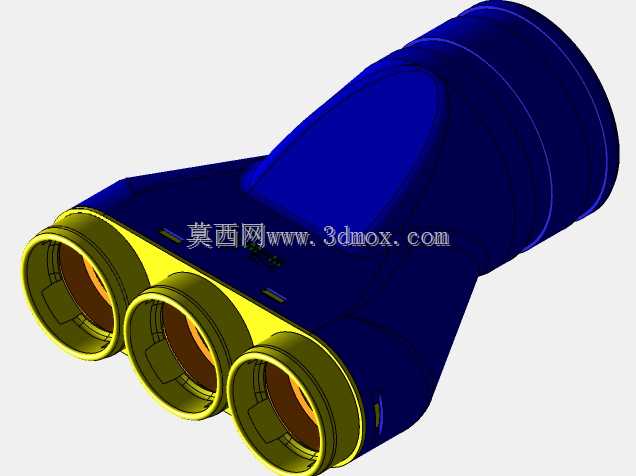

  从结构设计思路上看,主体采用大容积渐变腔体结构,主进气端为大直径圆筒结构,内壁做圆弧过渡处理,没有直角突变结构,能够最大程度降低气流在腔体内的沿程阻力,减少风压损耗;三个出气接口采用等径平行排布设计,接口外侧设计有多道环形密封槽,安装时配套对应尺寸的橡胶密封圈,插入柔性通风软管后用喉箍锁紧即可实现密封,不会出现漏风问题。腔体上部的弧形凸起结构并非造型装饰,而是经过流道仿真优化的导流结构,能够将主进气端输入的气流均匀分流到三个出气接口,避免靠近进气侧的支路流量过大、远端支路流量不足的问题,三个接口的流量偏差可以控制在8%以内,满足家用通风系统的流量均衡要求。

  外形尺寸方面,主体腔体的最大外径适配常规160mm主通风管道,三个出气接口的外径统一为100mm,适配家装常用的100mm直径柔性通风软管,整体轴向长度控制在280mm以内,安装时需要在吊顶内预留的最小安装空间为320mm×200mm×180mm,不会占用过多吊顶层高,适配普通住宅2.8米层高的吊顶安装需求。接口的端面做了倒角处理,方便现场施工时快速插入通风软管,降低安装难度。腔体壁厚设计为2.5mm,采用注塑成型工艺即可批量生产,材料选用阻燃ABS材质,满足家装通风系统的防火要求,同时具备足够的结构强度,在风道静压150Pa的工况下不会出现形变、异响问题。

  从功能特性上看,这款部件没有设计可动调节构件,属于固定式分压分流部件,依靠腔体本身的流道结构实现气流减速与分流,不需要后期维护,也不存在活动构件卡滞、失效的风险,使用寿命与通风系统整体寿命保持一致。相比传统的T型三通加风阀的调节方案,这款一体化的减压器结构不需要单独安装风阀调节流量,安装工序更简单,同时避免了风阀调节不当产生的风噪问题,在额定送风工况下,气流通过部件的噪音值低于32分贝,不会对室内声环境产生干扰。在结构细节上,三个出气接口的根部做了加强筋处理,避免安装软管时受力过大导致接口根部开裂,腔体的合模线位置做了平滑处理,不会出现毛刺、飞边影响气流顺畅度,也不会在长期使用过程中积灰滋生细菌。

  在建模过程中,需要重点关注腔体内部流道的曲面连续性,所有内部转角的圆角半径不小于15mm,避免出现气流涡旋区域;三个出气接口的同轴度公差需要控制在0.5mm以内,保证与软管插接时的密封性;密封槽的尺寸公差需要严格匹配密封圈的线径,保证压缩量在25%-30%之间,既可以实现可靠密封,又不会因为压缩量过大导致插接阻力过大,增加现场安装难度。对于结构设计从业者来说,这类家用通风配件的设计不需要追求过高的参数冗余,重点是平衡安装便利性、使用可靠性与成本控制,在满足使用性能的前提下尽可能简化结构,减少生产与安装环节的成本,同时兼顾家装场景下的噪音控制、空间适配等实际需求,避免出现理论参数达标但现场无法安装、使用体验差的问题。
