铝压铸件修边工装模具结构设计

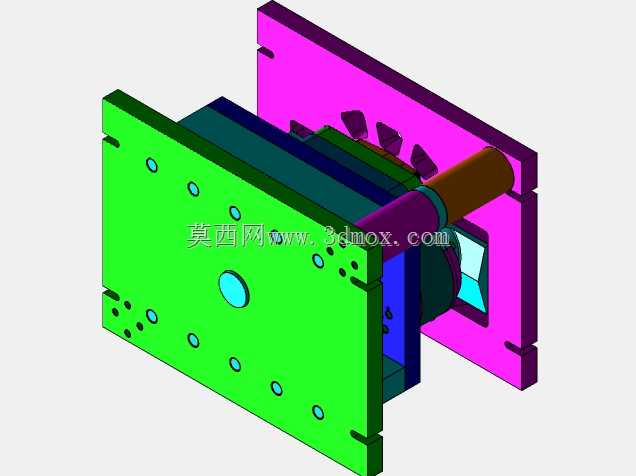

　　在铝合金压铸生产的后处理工序中，压铸件从压铸机取出后，分型面位置、浇道余料、溢流槽残留的飞边与料柄是必须去除的工序内容，这套修边工装正是针对该工序场景开发的专用作业工装，适配中小型铝压铸件的批量飞边切除作业，可直接安装在常规四柱液压机的工作台面使用，无需额外改造设备接口。整套工装采用上下模分体式结构布局，上模部分通过模柄与设备滑块连接，下模部分通过底板的安装孔固定在设备工作台，合模导向依靠对角布置的导柱导套组件完成，导向间隙控制在0.02mm以内，避免合模过程中出现啃模、错位的问题，保证切边刃口的对位精度。从结构组成来看，下模主体设置有与压铸件外形完全贴合的定位型腔，型腔轮廓按照压铸件3D数模偏移0.1mm的间隙加工，

　　既保证工件放置时的定位精度，避免切边过程中工件窜动导致的切边不齐、工件变形问题，又不会因为间隙过小造成工件取放困难。上模部分的切边刃口采用镶拼式结构，刃口工作部分选用Cr12MoV材料淬火处理，硬度达到HRC58-62，保证长期冲裁作业的刃口耐磨性，刃口的冲裁间隙按照铝合金材料特性设置为料厚的8%，确保切边断面平整，无明显毛刺、撕裂缺陷，减少后续人工打磨的工作量。工装的卸料结构采用弹性卸料板设计，卸料弹簧均匀布置在上模座的安装孔内，合模时卸料板先接触工件将其压紧在型腔内，避免冲裁过程中工件翘起，开模时弹簧推动卸料板将卡在上模刃口上的工件与料边推出，无需人工手动清理，提升作业的安全性与效率。安装边界方面，

　　整套工装的闭合高度适配100-160吨规格的通用液压机，下模底板的安装槽间距符合常规液压机的T型槽尺寸标准，上模柄直径为标准的50mm规格，可直接与多数通用液压机的滑块安装孔匹配，无需额外制作连接法兰。在实际生产场景中，这类修边工装可替代传统的人工打磨、手持切割机去飞边的作业方式，单工序作业时间可控制在10秒以内，切边后的工件分型面残留飞边高度小于0.1mm，尺寸一致性远高于手工作业，同时避免了人工打磨产生的铝粉粉尘职业危害，降低作业人员的劳动强度。设计过程中，针对铝压铸件可能存在的轻微脱模变形问题，下模型腔的入口处设置了15度的导入倒角，即使工件存在0.2mm以内的变形量，也可以顺利放入定位型腔，不会出现放件卡滞的问题；

　　同时在切边刃口的非工作位置设置了逃料空隙，避免压铸件表面的非加工凸起位置与模具发生干涉，防止工件表面被压伤。整套模具的模板部分采用45号钢调质处理，保证模板的刚性，在长期反复合模受力的情况下不会出现模板变形、刃口错位的问题，导柱导套组件采用带储油槽的标准件，日常维护时只需定期加注润滑脂即可保证导向顺畅，降低维护成本。对于不同规格的铝压铸件，只需更换上模的切边镶块与下模的定位型腔镶块，模架部分可以通用，大幅降低多品种生产时的工装投入成本，适配中小批量压铸件生产的柔性需求。
