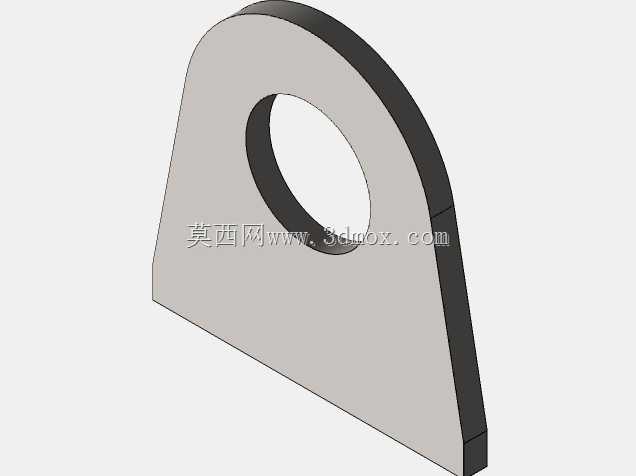

锅炉配套吊耳式给水箱端盖结构

　　在工业锅炉的给水系统布设场景里，这类带一体式吊耳的水箱端盖，是6000升规格给水箱的核心承压连接部件，日常承担着封闭水箱端部、配合吊装转运、保障水箱密封性能的多重作用，区别于普通平焊法兰端盖，它把吊装受力结构和端盖本体做了一体化成型设计，省去了现场额外焊接吊耳的工序，也规避了后期吊耳焊缝开裂带来的安全隐患。从实际应用场景来看，这类端盖多用于中小型工业蒸汽锅炉、热水锅炉的配套常压给水箱，安装位置通常在水箱筒体的端部，和筒体卷制后的端口做满焊连接，中部的通孔是为了配合人孔检修或者管路对接预留的，日常运维时不需要整体拆卸端盖，就能通过中部开孔完成内部水位监测装置的安装、水垢清理、浮球阀组件更换等操作。设计这类构件的时候，

　　首先要考虑的是吊装工况下的受力分布，吊耳部分的圆弧过渡做了大半径处理，没有尖锐的应力集中棱角，端盖本体的厚度匹配6000升水箱满水后的整体承重需求，吊装时吊索直接穿入中部开孔，受力点刚好落在端盖的形心位置，起吊过程中不会出现端盖偏斜、焊缝受力不均的问题，比在端盖侧面额外焊接两个对称吊耳的结构受力更合理，也减少了焊接工作量。从安装边界来看，端盖的直边段和筒体的外径做了匹配设计，装配时直边段可以套入筒体端口内侧定位，焊接时不需要额外做工装卡具就能保证端盖和筒体的同轴度，端盖外缘的厚度和筒体壁厚保持一致，焊接时可以采用双面角焊缝的形式，焊后不需要做额外的打磨找平就能满足外观和密封要求。吊耳部分的外轮廓采用上窄下宽的类D形结构，

　　上部的圆弧段刚好适配吊索的弯折半径，避免起吊时吊索被尖锐棱角切割发生断丝风险，下部的平直段和端盖的直边段平滑衔接，把吊装时的拉力均匀分散到整个端盖的焊接环缝上，不会出现局部应力过大导致的端盖变形。在实际选型适配时，这类一体化吊耳端盖不需要额外核算吊耳的焊接强度，因为本体是整块板材下料成型，不存在焊缝受力的薄弱点，相比分体焊接吊耳的结构，更适合批量生产的标准化给水箱配套，下料时可以采用数控等离子或者激光切割一次成型，加工工序少，尺寸精度容易保证，装配时的适配性更高。另外在功能设计上，端盖的平面度控制在合理范围内，和筒体焊接后不会出现端面翘曲导致的密封问题，中部的开孔边缘做了倒钝处理，不管是穿入吊索做吊装，还是后期穿入管路做连接，

　　都不会划伤吊索或者管路的密封垫片。很多现场安装的反馈里，这类一体化结构的端盖，在水箱就位后，中部的开孔还可以作为备用的接口，用来安装溢流管、排污管或者液位计的连通管，不需要额外在端盖上开孔，减少了现场二次加工的工作量，也避免了现场开孔破坏端盖的防腐层、导致后期锈蚀漏水的问题。从受力角度分析，当水箱满水起吊时，整个水箱的重量通过筒体环缝传递到端盖上，吊耳部分的受力沿着圆弧轮廓均匀扩散到整个端盖截面，不会出现局部应力超过板材屈服强度的情况，设计时的板材厚度选型，已经覆盖了满水重量、吊装动载系数、焊接变形余量等多重因素，不需要现场额外做加强筋焊接，就能满足吊装和长期使用的强度要求。在锅炉给水系统的长期运行中，这类端盖暴露在水箱外侧的部分，只需要做常规的防腐涂装就能适应锅炉房的潮湿环境，因为没有多余的焊接接缝，也就不存在焊缝位置容易积灰积水、发生锈蚀的问题，后期维护的成本更低，使用寿命比分体焊接吊耳的端盖更长。
