DN40规格旁路蒸汽管路阀组集成结构

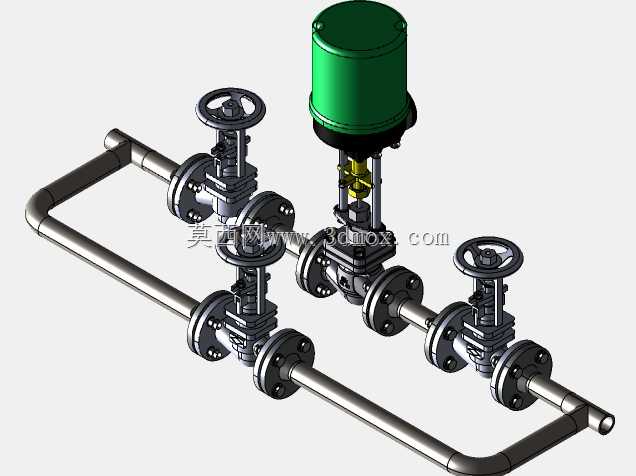

　　在蒸汽输送管网的支路节点、换热设备入口、工艺管线旁路段，这类集成式阀组是保障系统稳定运行的核心部件，区别于单台阀门零散安装的形式，这套DN40规格的旁路蒸汽阀组将主路调节阀、前后截止阀、旁路截止阀通过等径管道与法兰集成装配，省去了现场零散配管的对齐、焊接、试压工作量，能直接对接现场同通径的蒸汽管线，大幅缩短现场施工的周期。从实际工况适配来看，这套阀组主要承担蒸汽支路的压力调节、通断控制、检修隔离功能：主路配置的直行程调节阀可接收控制信号动态调整开度，精准匹配下游用汽设备的蒸汽流量需求，维持下游压力稳定在工艺要求区间；主路前后串联的两台手轮截止阀，在调节阀出现卡涩、密封面磨损等故障需要检修时，可分别切断上游来汽与下游存汽，

　　配合旁路管线实现不停汽检修，避免单台设备故障导致整条生产线停摆；旁路配置的同通径截止阀，在主路调节阀检修期间可临时手动调节蒸汽通流量，维持下游低负荷工况的基本供汽，也可在系统暖管阶段作为小流量通汽通道，缓慢提升管线温度，避免高温蒸汽快速进入冷态管道造成水击、焊缝应力开裂等问题。设计阶段首先考虑的是蒸汽介质的高温特性，所有过流部件的密封面、阀体材质都适配饱和蒸汽甚至微过热蒸汽的温度压力要求，手轮操作的截止阀采用明杆结构，可直观观察阀瓣的开启位置，也能避免阀杆长期浸泡在高温蒸汽中加速腐蚀，填料函位置预留了足够的散热距离，降低操作时的烫伤风险。整体管路布局采用平行双管结构，主路管线与旁路管线中心距经过严格核算，

　　既保证各台阀门的手轮操作空间足够，操作人员在现场开关阀门时不会被相邻部件磕碰，也控制了整体阀组的外形宽度，能适配多数厂区蒸汽管廊、设备旁的狭窄安装空间；所有连接法兰均采用与DN40通径匹配的公称压力等级法兰，法兰密封面的水线加工精度满足蒸汽管路的密封要求，对接时只需匹配现场管线的法兰孔位，加装耐高温密封垫片即可完成紧固，无需额外调整管线角度。安装边界方面，阀组两端的管道伸出长度预留了法兰对接的操作空间，顶部执行机构的最高点距离主管道中心的高度经过核算，不会与上方的管廊支架、保温层产生干涉，两侧手轮的最外端距离阀组中心的尺寸也满足现场扳手操作、手动旋转的空间要求，整体集成结构在出厂前可完成整体试压，检查各连接点的密封性能，

　　避免现场安装后出现漏点再逐一排查的麻烦。在日常运维层面，这种集成阀组的所有阀门操作端都朝向同一侧，巡检人员可在单侧完成所有阀门的状态检查、开度调整，无需绕到管线另一侧操作，降低了高温管线旁的作业风险；阀组的管道坡度也在集成装配时做了预设，可顺着蒸汽流向保持微小坡度，便于管线内的凝结水顺着坡度流向疏水点，减少阀组内部的积水存液，避免开机时的水击现象损伤阀体内件。针对蒸汽管路常见的热胀冷缩问题，阀组整体的刚性支架位置做了合理分布，既保证运输、安装过程中结构不会变形，也能在管线受热膨胀时预留微小的位移余量，避免法兰连接处承受额外的应力导致密封失效。
