90度长半径法兰连接弯头管道结构

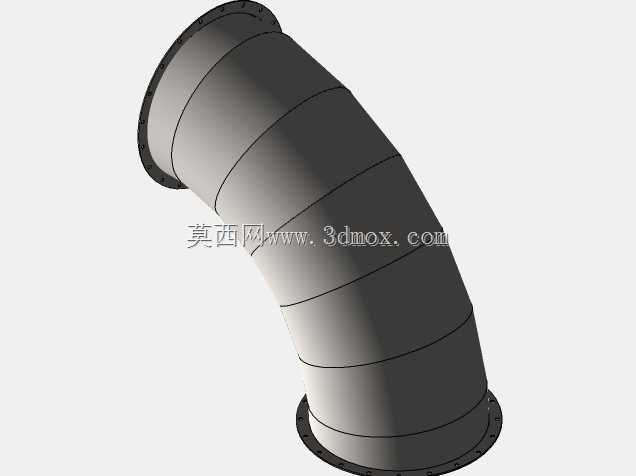

　　在工业通风除尘、粉体气力输送、低压流体输送管路系统中，90度长半径弯头是改变管路走向的核心配件，相较于短半径弯头，其弯曲段曲率半径更大，介质流经时的局部阻力系数更低，能有效降低管路压损，减少高速介质对管壁的冲刷磨损，尤其适配大管径、高流速的输送工况。这款公称直径550mm的90度长半径弯头，两端采用标准法兰连接结构，安装时可直接与同管径的法兰管道、设备接口通过螺栓紧固对接，无需额外焊接坡口加工，现场安装效率更高，也便于后期管路拆解维护。从结构设计来看，弯头整体采用分段卷制拼接的工艺思路，弯曲段由多节斜切圆筒段组焊成型，每一段的斜切角度经过精准计算，拼接后形成平滑的90度圆弧过渡，既保证了弯曲段的曲率半径符合长半径弯头的设计要求，

　　也降低了大管径弯头整体成型的加工难度，适合中低压工况下的管路使用。两端的法兰盘上均匀布置螺栓孔，孔位排布匹配对应压力等级的法兰标准，安装时配合密封垫片即可保证接口处的密封性能，避免输送介质泄漏。在实际应用场景中，这类大管径长半径弯头常被用于工厂车间的集中通风系统、除尘系统的主风管转向处，也可用于粮食、建材等行业的粉体物料气力输送管路，大曲率半径的设计能减少粉体物料在弯头处的积料堵塞风险，同时降低气流脉动带来的管路振动。设计建模过程中，需要重点控制每一段拼接管节的角度偏差，避免组焊后整体弯曲角度出现误差，影响管路对接精度；法兰端面与管道轴线的垂直度也需要严格控制，否则安装时会出现法兰面贴合不严、密封失效的问题。

　　弯头的壁厚可根据实际输送介质的压力、磨损特性调整，若用于输送含硬质颗粒的粉体介质，可在弯头外侧增加耐磨衬层或适当加厚外壁壁厚，延长配件使用寿命。从安装边界来看，这款弯头两端法兰的外径、螺栓孔中心距、螺栓孔数量与直径均匹配DN550对应的法兰标准，安装时需要预留足够的螺栓操作空间，弯头弯曲段的外侧需要预留一定的检修空间，避免与周边管线、设备结构产生干涉。在管路布局设计时，采用长半径弯头替代直角弯或短半径弯头，能有效降低整个管路系统的压力损失，减少风机或输送泵的动力损耗，长期运行的能耗优势十分明显。建模时需要注意各段拼接处的焊缝位置处理，在三维模型中预留焊缝余量，方便后续出工程图时标注焊接要求，法兰盘上的螺栓孔需要做圆周阵列，保证孔位的位置度符合公差要求，避免现场安装时出现螺栓无法穿入的问题。对于通风系统使用的场景，弯头内壁需要保证平滑过渡，减少凸起或接缝错位，避免气流经过时产生涡流噪音，提升整个通风系统的运行稳定性。
