工业旋风支撑桁架结构设计方案

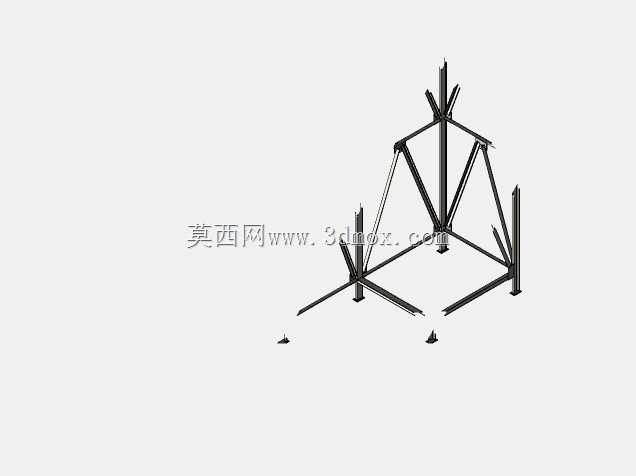

　　这套支撑桁架结构主要应用于工业除尘系统的旋风分离设备配套承载场景，在粉体加工、建材生产、粮食仓储等存在含尘气体处理需求的工况中，旋风分离器作为核心的气固分离单元，需要稳定的支撑结构来承托设备本体、连接管道以及配套附件的全部载荷，同时抵消设备运行过程中气流脉动带来的振动影响，避免设备偏移、连接法兰密封失效等问题。从实际使用需求出发，该结构采用多立柱分散承载的布局形式，中心主立柱对应旋风设备的中心出料位置，周边斜向布置的副立柱向外延伸形成稳定的支撑边界，各立柱之间通过横向连接杆、斜向支撑杆形成空间桁架受力体系，相比传统的单立柱悬臂支撑或者方形框架支撑，这种放射状的桁架布局能够将设备的垂直载荷均匀分散到各个底部支脚，

　　同时在水平方向形成多道斜撑约束，有效抵抗各个方向的水平载荷，包括室外安装场景下的风载、设备检修时的侧向操作力等。在设计思路上，整个结构全部采用标准型钢构件拼接而成，所有杆件的连接节点都采用贴合式焊接设计，避免出现偏心受力的情况，中心立柱的顶部设置有与旋风设备筒体底部法兰匹配的连接端面，端面的开孔位置完全对应设备的安装螺栓孔位，不需要现场二次打孔即可完成设备对接；周边延伸的支脚端部设置有地脚安装板，安装板上预留长条形调节孔，能够适配基础施工时的小范围位置偏差，降低现场安装的找平难度。从安装边界来看，整个支撑结构的底部支脚呈放射状分布，形成的安装占地范围大于旋风设备本体的直径，能够在不额外增加基础配重的情况下提升整体结构的抗倾覆能力，

　　结构的整体高度根据旋风设备的锥段长度设计，保证设备底部的出料口距离地面有足够的空间安装卸料阀、闭风器等配套部件，同时预留日常检修、清理出料口的操作空间。各杆件的截面选型经过受力校核，主立柱采用较大规格的型钢承担主要垂直载荷，横向连接杆和斜撑采用稍小规格的型钢承担水平方向的拉压力，在保证整体结构强度和刚度的前提下尽可能减少材料用量，控制结构自身重量。结构的所有外露型钢表面都预留了防腐处理的加工余量，在实际生产中可以根据安装场景的腐蚀环境选择喷漆、镀锌等不同的防腐工艺，适用于室内车间、室外露天等不同的安装环境。在细节设计上，各斜撑杆件与主立柱的连接位置都避开了设备本体的安装干涉区域，不会出现杆件与旋风筒体、连接管道碰撞的问题，

　　部分横向连接杆上预留了小型附件的安装孔位，可以直接固定管道支架、检修走台的支撑件，不需要在现场额外焊接附加结构，减少现场施工的工作量。整个结构的受力传递路径清晰，设备本体的载荷通过顶部连接法兰传递到中心主立柱，再通过各层斜撑分散到周边的副立柱，最终通过底部的地脚板传递到混凝土基础上，没有应力集中的薄弱节点，长期运行过程中不会出现杆件变形、节点开裂等问题。针对旋风设备运行时的振动特性，结构的整体固有频率经过设计规避了设备的运行振动频率区间，避免运行过程中出现共振现象，降低振动带来的紧固件松动、焊缝疲劳等风险。在实际选型应用时，技术人员可以根据配套旋风设备的实际处理风量、本体重量，对各杆件的截面规格做等比例调整，也可以根据现场的安装空间调整周边支脚的延伸长度，适配不同的基础布局条件，整个结构的模块化程度较高，拆分后的单件杆件长度都控制在常规运输尺寸范围内，方便长途运输和现场组装，不需要大型吊装设备即可完成安装作业。
