工业料流转接用变径装配料斗结构

　　在散料输送、粉体加工、粮食储运、建材生产等工业场景中，不同口径的输送管道、出料口与下游设备之间，往往需要适配的转接部件来完成料流的导向、收拢与顺畅输送，这款变径装配料斗就是针对这类工况设计的核心转接构件。从实际使用场景来看，这类料斗常安装在振动筛出料端、螺旋输送机排出口、储料仓下卸料口位置，承接上方大口径接口落下的散状物料，通过锥面的收拢导向，将物料平稳导入下方小口径的输送管道或者投料设备中，避免物料在转接过程中出现撒漏、积料、偏流的问题。

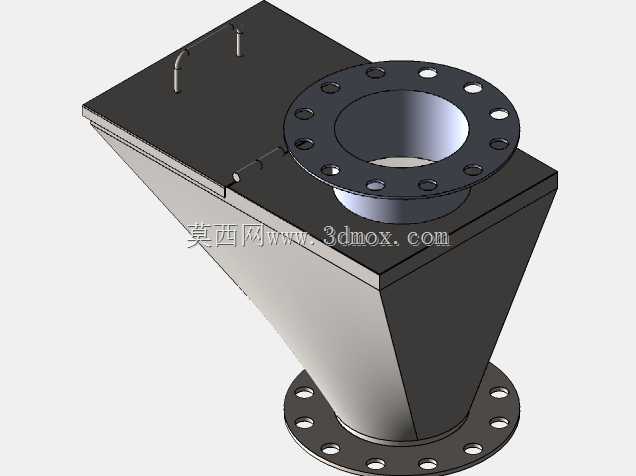

　　从结构设计逻辑来看，这款料斗采用上方矩形接料端、下方圆形出料端的天圆地方结构形式，这种结构并非随意选型，而是充分考虑了上游设备的出料特征——多数筛分、储料设备的出料口为矩形布局，能够覆盖更大的落料范围，避免物料落到接料结构外侧，而下游的气力输送管道、密闭输送管路多采用圆形法兰接口，天圆地方的过渡形式能够在最小的结构高度下完成截面形状的平滑过渡，减少料流在变径位置的阻力。上下两端均设置了带螺栓孔的法兰连接结构，上端法兰与上方设备的出料法兰通过螺栓紧固，中间加装密封垫片即可实现密闭连接，避免粉尘外溢；下端法兰同样采用标准螺栓孔布局，能够直接匹配同口径的圆形管道法兰，安装时不需要额外制作转接法兰，降低现场安装的加工工作量。

　　料斗的锥面倾斜角度经过针对性设计，针对常见的颗粒状、粉体物料的安息角参数，锥面与竖直方向的夹角控制在合理范围内，能够保证物料依靠自重沿锥面顺畅下滑，不会在锥壁位置出现粘料、积料的问题，避免长期使用后积料板结导致料流通道缩径，影响输送效率。料斗上部的矩形端盖上设置了小型的吊环结构，这一细节设计充分考虑了设备安装与后期维护的需求，在车间装配或者现场吊装时，可以直接通过吊环起吊整个料斗组件，不需要额外焊接吊点或者采用捆绑吊装的方式，既提升了吊装的安全性，也避免捆绑吊装对料斗表面防腐层或者结构精度造成损伤。端盖与料斗主体采用可拆卸的装配结构，后期如果需要清理料斗内部的残留物料、检查内壁磨损情况，只需要拆卸端盖的连接螺栓即可打开上部开口，不需要将整个料斗从管线中拆卸下来，大幅降低了维护的工作量。

　　从安装边界来看，这款料斗的上部矩形法兰的边长尺寸、下部圆形法兰的公称直径、整体结构高度都经过匹配设计，能够适配常规工业散料输送线的安装空间，安装时只需要保证上下法兰的同轴度偏差在允许范围内，紧固螺栓时按照对角顺序逐步拧紧，避免法兰面受力不均导致密封失效即可。料斗主体采用薄壁钣金焊接结构，在保证整体结构强度能够承受物料冲击与料柱压力的前提下，尽可能降低了构件自重，减少对上下游设备连接位置的载荷负担。内壁的焊缝位置都做了打磨平滑处理，不存在凸起的焊瘤或者棱角，避免物料在焊缝位置卡滞，对于流动性较差的粉体物料，这种平滑内壁设计能够有效降低物料挂壁的概率。在实际选型应用中，技术人员可以根据上游出料口的尺寸、下游管道的口径、输送物料的特性来匹配对应规格的料斗，不需要额外进行复杂的结构设计，能够直接用于三维装配场景中的管线对接、设备布局校核，也可以作为生产加工的结构参考，直接导出工程图用于下料、焊接、法兰加工等工序。在散料处理生产线的三维布局设计中，这类标准转接料斗的应用能够大幅减少设计人员的重复建模工作量，只需要调整对应接口尺寸即可快速完成整线的物料通路搭建，同时能够提前在装配环境中校核料斗与周边设备的安装间隙，避免现场安装时出现结构干涉的问题。
