仿生曲面造型斗牛犬式烟斗结构设计

　　日常烟具设计领域里，仿生造型的烟斗结构一直是兼顾实用属性与工艺质感的典型设计方向，这款斗牛犬造型的烟斗结构，在曲面过渡、握持手感、烟气通路上做了针对性的结构优化，完全区别于常规直式、弯式烟斗的标准化造型。从实际使用场景来看，这类曲面仿生烟斗主要面向手工烟具爱好者、工艺藏品定制领域，既可以满足日常抽烟丝的使用需求，也能作为金属、实木、树脂材质加工的工艺摆件原型，适配CNC精雕、3D打印、失蜡铸造等多种加工工艺路径。

　　设计过程中首先要明确核心功能边界：斗钵部分作为装填烟丝的腔体，需要保证足够的容积同时控制整体重量，斗钵内壁做均匀壁厚设计，壁厚控制在2.5-3mm区间，既避免装填烟丝后外壁温度过高烫手，也能保证结构强度不会因为日常磕碰出现开裂；斗钵上端的敞口做圆弧收边处理，没有尖锐棱角，日常装填烟丝、清理积碳的时候不会刮伤手部，斗钵底部的曲面过渡直接衔接烟杆通路，整个烟气通道做顺滑的圆弧变径处理，没有直角拐点，避免烟气流通时出现积水、堵塞的问题，抽吸时的气流阻力控制在舒适区间，不会出现吸阻过大或者烟气过散的情况。

　　仿生斗牛犬的造型特征主要集中在烟杆与烟嘴的过渡段，这部分曲面不是单纯做外观造型的夸张处理，而是完全贴合人手握持的人体工学曲线：当使用者握持烟斗时，虎口位置刚好贴合斗钵下方的弧面，食指与中指自然搭在烟杆的弯曲段，弯曲弧度刚好匹配手指自然弯曲的角度，长时间握持也不会出现硌手的情况。烟嘴部分做收窄的扁圆造型，贴合唇部接触的弧度，边缘做倒圆角处理，衔咬时不会有生硬的异物感，烟嘴末端的通气孔与烟杆通路做同轴度校准，保证整个烟气通路的圆心偏差不超过0.2mm，避免气流偏折产生异响或者积水。

　　从安装与加工边界来看，整个模型是一体化曲面结构，拆分加工时可以分为斗钵、烟杆、烟嘴三个装配段，衔接位置做1:40的锥度配合，不需要额外粘接剂就能实现紧密装配，方便后续清理烟道内部的烟油积垢；整体外轮廓尺寸控制在长度120mm、斗钵最大直径45mm、总高度65mm的区间内，这个尺寸既保证了斗钵有足够的装填容量，也不会因为体积过大导致随身携带不便，放在常规烟斗架上也能适配通用的支架卡位，不会出现重心偏移倾倒的问题。

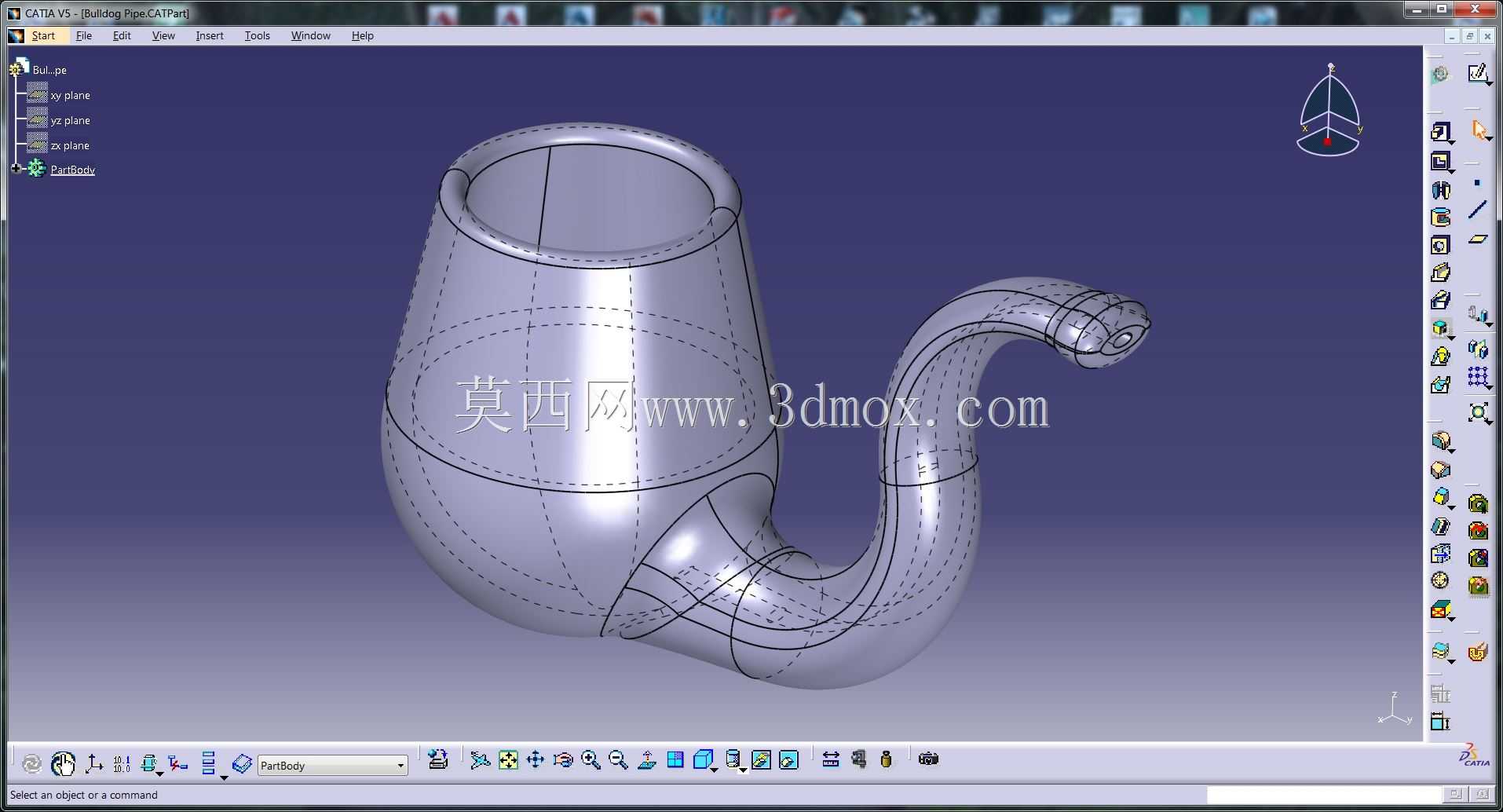

　　曲面建模过程中，所有过渡面都采用G2连续的曲面拼接方式，没有出现曲面褶皱、曲率突变的问题，不管是后续做实木铣削、树脂翻模还是金属压铸，都不需要额外做大量的曲面修复工作，加工时的走刀路径可以顺着曲面流线方向排布，有效减少加工后的表面打磨工作量。斗钵的内腔做圆弧底设计，底部没有直角死角，清理烟丝灰烬的时候可以很方便地用烟刀刮除积碳，不会残留烟灰堆积在死角产生异味。烟杆的弯曲段曲率做了反复调整，既还原了斗牛犬造型的尾部曲线特征，也保证烟道的弯曲半径不小于12mm，避免烟道过弯导致烟气冷凝水积聚，抽吸时出现异响或者把水吸到嘴里的问题。

　　针对不同材质的加工适配，模型的壁厚做了均匀化处理，不管是采用密度较大的黑檀木、石楠木材质，还是采用密度较轻的树脂、铝合金材质，整体重心都落在斗钵下方1/3的位置，放置时稳定性好，握持时也不会出现头重脚轻的情况。外表面的分型线做了隐藏处理，沿着曲面的视觉暗线排布，加工合模的时候不会在外观显眼位置留下合模线痕迹，减少后期表面处理的工作量。整个结构没有复杂的倒扣特征，采用三轴CNC加工就可以完成大部分曲面的加工，仅烟嘴部分的小曲面需要做一次翻面装夹，装夹定位基准选在斗钵下端的平面，找正方便，加工精度容易保证。
