7.62mm子弹侵彻铅板显式动力学仿真分析

　　能够反映典型的高速冲击载荷作用下的材料响应特征。从建模逻辑来看，整个仿真过程首先需要完成弹体与靶板的几何模型简化，弹体保留核心的外形轮廓与质量分布特征，忽略对侵彻过程影响极小的表面加工纹理、装配间隙等细节，靶板采用均质实体建模，保证材料属性赋值的一致性；材料本构选择上，铅作为典型的高延展性软金属，需要匹配对应的塑性随动硬化模型，考虑高应变率下的材料强度提升效应，弹体则采用高强度金属材料模型，设置合理的失效准则，保证在冲击过程中弹体的变形特征与实际工况吻合。网格划分环节需要兼顾计算精度与求解效率，弹靶接触的核心区域采用加密网格，保证接触力传递、应力波传播的计算精度，靶板远离冲击区域的部分采用梯度粗化网格，减少整体单元数量，在防护结构研发、轻武器效能验证、材料抗冲击性能测试的工程场景中，高速弹体对均质金属靶板的侵彻过程分析是核心的仿真验证环节，这类分析不需要搭建复杂的实弹测试场地，也能规避实弹测试的安全风险，同时可以捕捉到实弹测试中难以通过高速摄像完整记录的材料内部应力演化、塑性变形扩展、能量传递全过程，为防护结构的材料选型、厚度匹配、结构优化提供量化的设计依据。本次仿真针对的是7.62mm口径制式子弹冲击固定铅板的工况，靶板采用200mm×200mm×1.0mm的尺寸规格，边界设置为端部完全固定，模拟靶板在试验架上的夹持约束状态，弹体初始接触靶板瞬间的速度设定为600m/s，覆盖常规轻武器弹丸的着速区间，缩短求解周期，接触类型设置为自动面-面侵蚀接触，当单元达到失效应变阈值时自动从计算域中删除，模拟材料的冲塞、破碎、飞溅的实际物理过程。求解设置上，整个分析的总计算时长设置为1毫秒，覆盖弹体从接触靶板到穿透/侵彻过程完成的全周期，时间步长由程序根据单元最小尺寸与材料波速自动计算，保证求解的稳定性，输出的结果包含等效应力云图、等效塑性应变分布、弹体速度衰减曲线、靶板变形位移时程、能量守恒校验数据等核心内容。从仿真结果的工程价值来看，这类分析可以直观呈现弹体接触靶板后，应力波从接触点向靶板四周快速传播的过程，铅板在高速冲击下首先产生局部的凹陷变形，随着弹体持续进给，接触区域的材料达到塑性失效阈值，逐步形成穿孔，

　　穿孔周边的材料因为塑性流动产生翻边、隆起的变形特征，弹体本身在侵彻过程中也会因为接触反力产生一定的头部镦粗变形，速度随着侵彻深度的增加逐步衰减，整个过程的能量传递遵循动能向靶板塑性变形能、弹体变形能、摩擦内能转化的规律，通过能量曲线可以校验仿真模型的合理性，避免出现沙漏能过大导致结果失真的问题。在实际工程应用中，这类仿真方法可以拓展到不同材质靶板、不同弹型、不同着速、不同着角的工况分析，不需要反复开展实弹测试就可以快速完成多组参数的对比验证，比如调整铅板的厚度参数，就可以得到弹体穿透靶板的临界厚度，为轻型防护装置的重量优化提供数据支撑；更换靶板材料为铝合金、复合材料、钢质材料，就可以横向对比不同材料的抗弹性能差异，

　　为防护结构的材料选型提供量化参考；调整弹体的入射角度，还可以分析斜侵彻下的跳弹临界角、靶板损伤面积变化规律，完善防护结构的全工况性能验证。建模过程中需要特别注意几个容易导致结果偏差的细节，首先是材料参数的准确性，高应变率下的材料动态强度参数不能直接套用静态拉伸试验的数据，需要匹配霍普金森杆试验得到的不同应变率下的应力应变曲线，才能保证大变形、高应变率工况下的材料响应计算准确；其次是边界条件的设置不能过度约束，也不能约束不足，完全固定的端部约束要匹配实际夹持的接触范围，避免因为约束范围过大导致靶板的整体刚度偏高，得到的抗侵彻性能优于实际情况；另外接触参数的设置要合理，摩擦系数的取值要匹配弹体与靶板材料的接触特性，

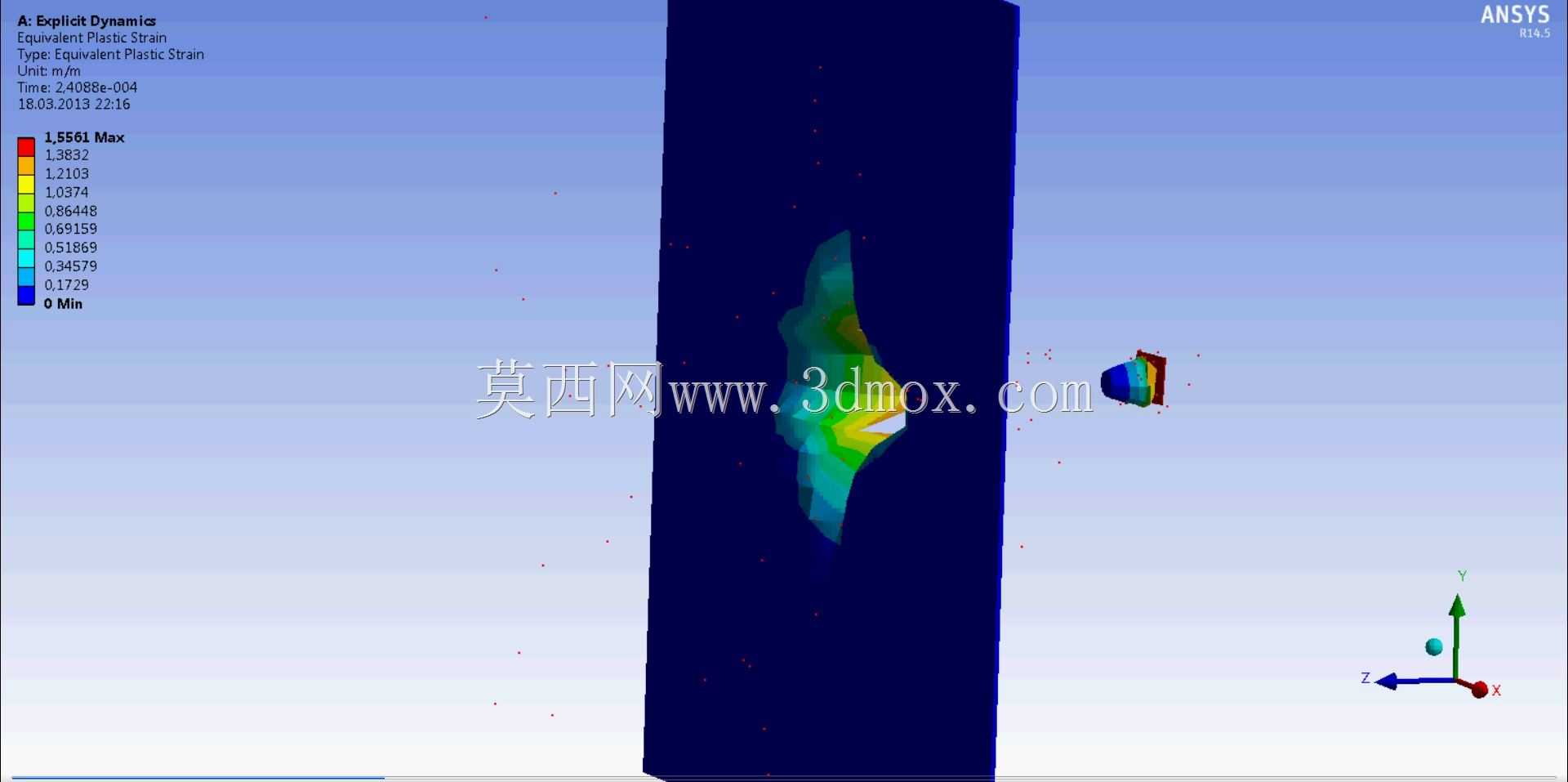

　　避免摩擦能占比过高影响能量分配的计算结果。整个仿真的后处理环节，可以通过切片功能查看靶板厚度方向的应力分布规律，追踪不同时刻的弹体位置与靶板损伤形态，提取关键节点的位移、速度、应力时程曲线，定量分析侵彻过程的各个阶段特征，比如初始接触阶段的应力波传播时长、稳定侵彻阶段的弹体速度衰减速率、穿透阶段的靶板塞块形成过程，这些量化数据可以和实弹测试后的靶板损伤形貌、弹体剩余速度测试数据做对标，不断修正仿真模型的参数，提升后续同类仿真的预测精度。对于从事防护结构设计、材料抗冲击性能研究、兵器工程相关的三维建模与仿真从业者来说，这类显式动力学分析的建模思路、参数设置方法、结果校验逻辑是通用的，掌握这类工况的仿真流程，可以快速迁移到其他高速碰撞、冲击加载、爆炸载荷作用下的结构响应分析场景，比如汽车碰撞安全仿真、跌落测试仿真、爆炸冲击对结构的毁伤效应分析等，核心的建模逻辑都是围绕几何简化、材料本构匹配、网格精度控制、接触设置、边界条件加载、求解时长设置、结果校验这几个核心环节展开，只要把每个环节的参数设置逻辑梳理清楚，结合实际的试验数据做对标修正，就可以得到可信度较高的仿真结果，为产品设计、性能验证、结构优化提供可靠的量化支撑，减少物理试验的次数，缩短研发周期，降低研发过程中的测试成本与安全风险。
