方口弯转弧形底座通风管道连接件

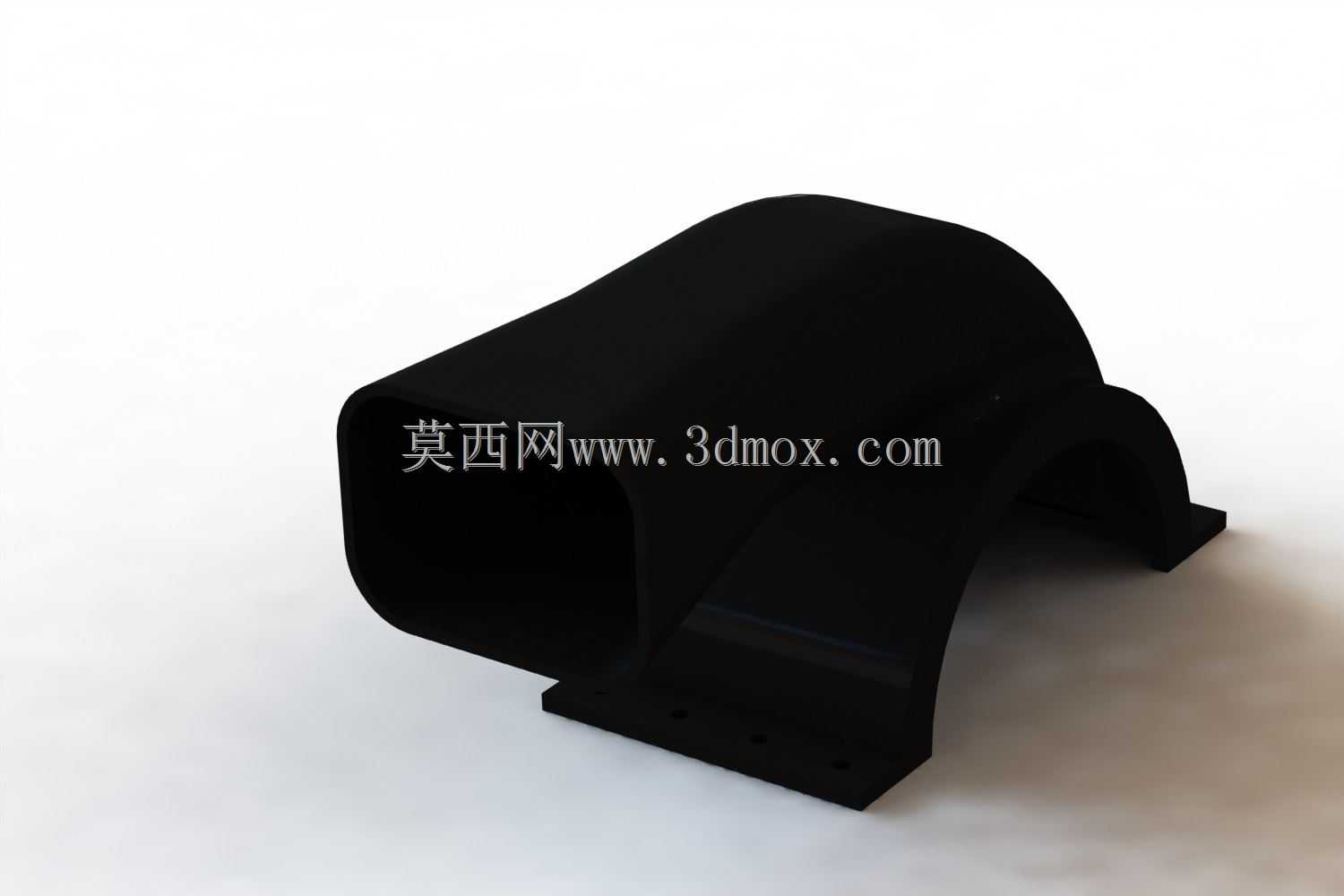

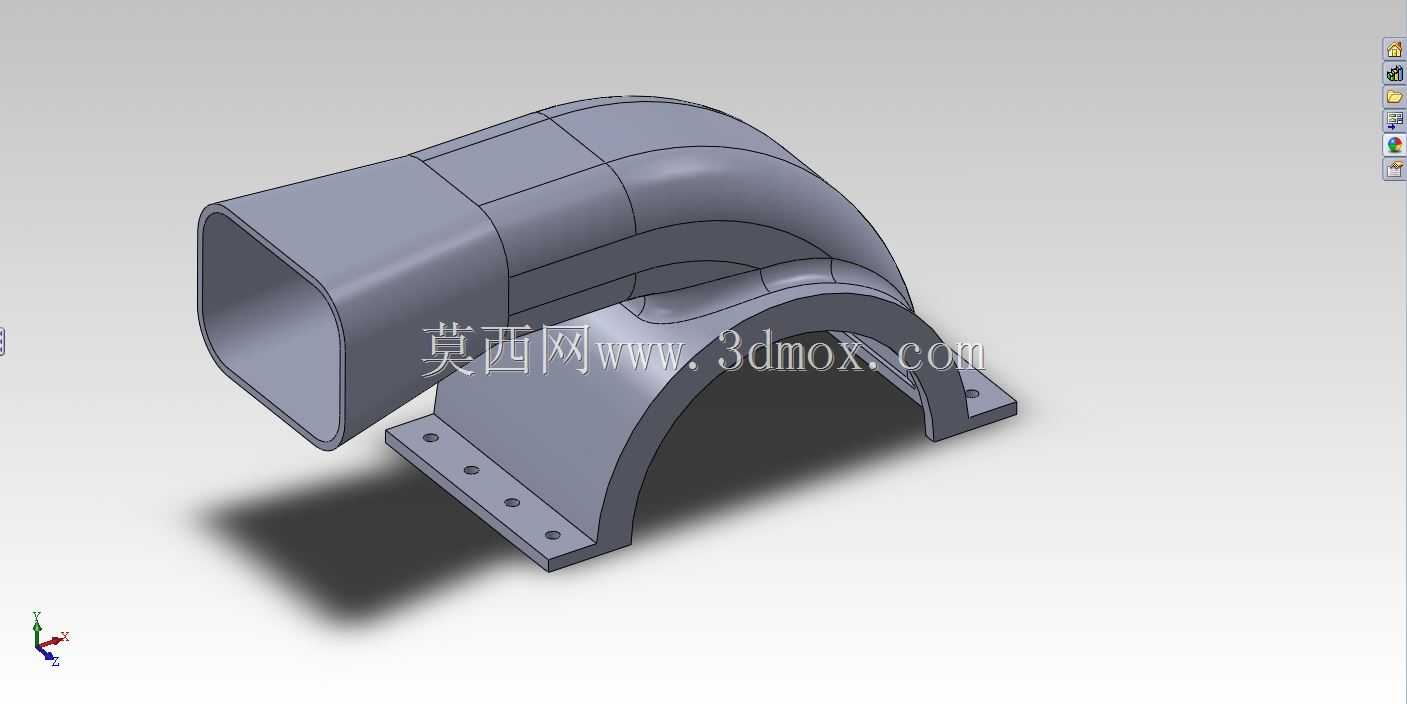

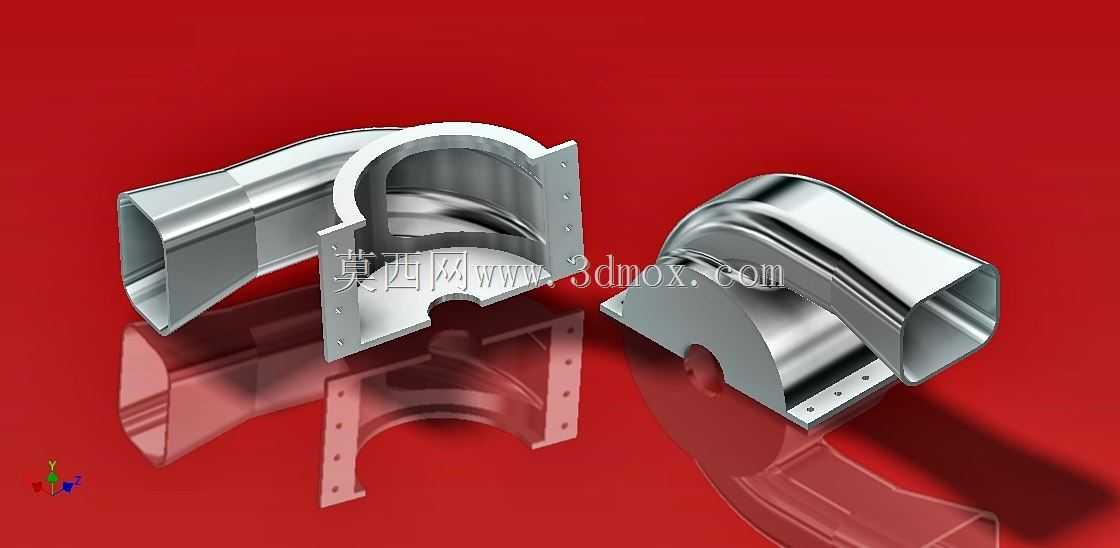

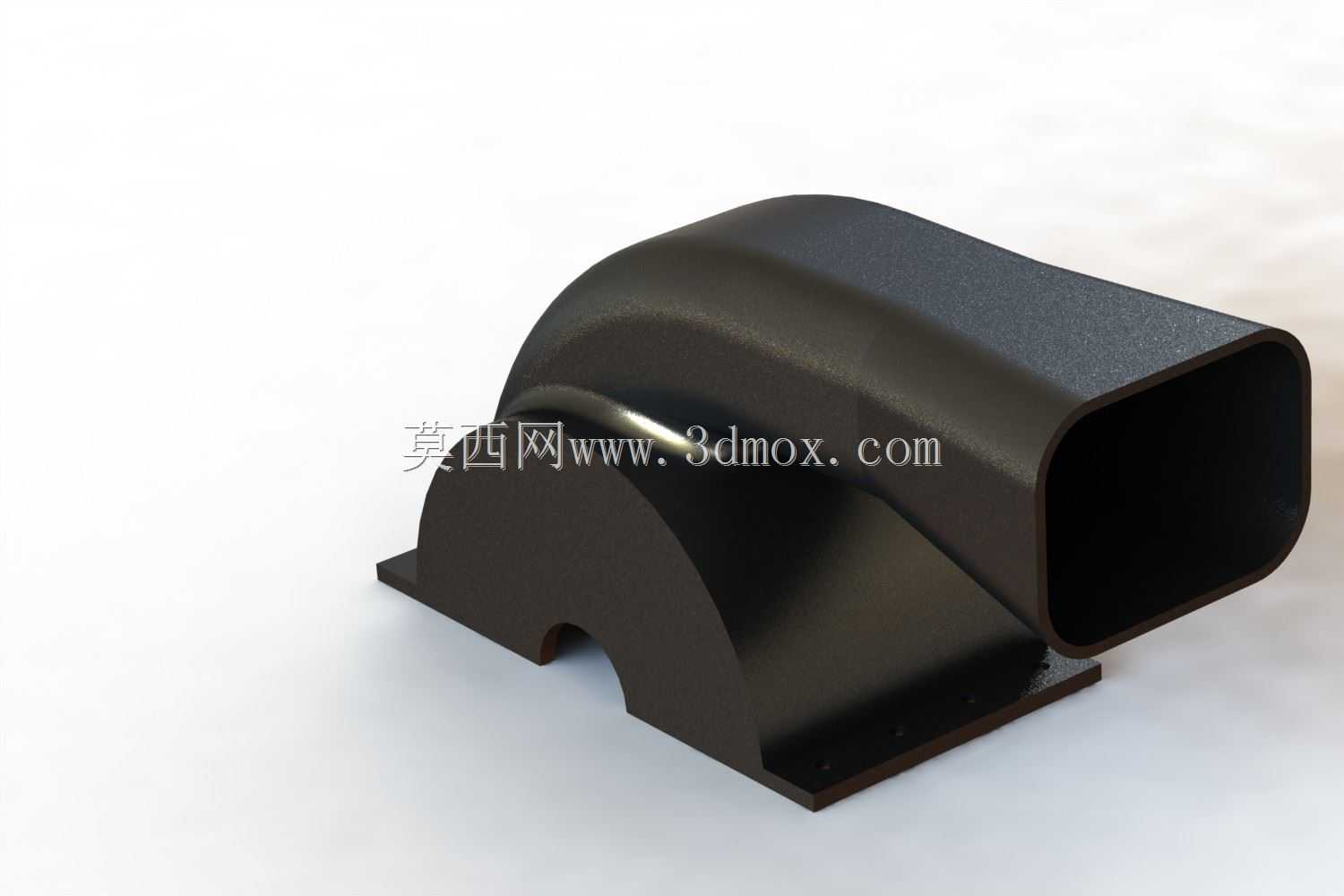

　　在通风除尘、工况排风、设备进气导流的管路布设场景里，这类带弧形安装底座的方口弯转接头是解决管路变向、贴附设备弧形外壁安装的核心适配部件，很多现场布设时会遇到管路需要从方形截面风道平滑转向90度，同时安装基面是弧形筒壁或者弧形设备外壳的情况，常规直角弯头要么安装基面是平面无法贴合弧面，要么进出口截面不匹配方型风道，强行安装会出现密封间隙大、固定点受力不均、长期运行受振动出现焊缝开裂或者密封胶脱落的问题，这个结构的设计就是针对性解决这类现场安装痛点。从功能特性上看，这个部件一端是标准方形接口，可直接对接同规格的方形通风管、方形出风口，不需要额外做方变圆的转接段，减少了管路的连接节点，也就降低了漏风的概率；

　　弯转段采用大曲率平滑过渡的流道设计，相比直角折弯的弯头，气流在转向时的局部阻力系数能降低40%左右，可有效减少管路系统的压损，降低配套风机的功率损耗，同时大曲率流道不容易积留粉尘、纤维类杂物，在除尘、纺织排风这类含杂气流的输送场景里，能减少管路堵塞的维护频次。底部的弧形安装座是整个结构的设计核心，座体的弧度是根据待安装的弧形基面曲率匹配加工的，安装时座体能完全贴附在弧形外壁上，在座体上预留的多个螺栓安装孔，可通过抱箍配合或者直接穿孔焊接的方式，将整个弯头牢牢固定在设备壁面，不需要额外制作弧形转接支架，大幅缩减现场安装的加工工作量。设计思路上，首先是确定进出口的截面尺寸，方口的内边长要匹配对接风道的外形尺寸，

　　单边预留2-3mm的密封胶条安装槽位，保证对接后密封可靠；弯转段的曲率半径取值为方口当量直径的1.5倍，这个取值是兼顾流道阻力和安装空间的平衡值，曲率过大会导致弯头整体占用空间过多，在设备密集的车间里布设时容易和其他管线干涉，曲率过小则会让气流转向过于急促，压损陡增还容易产生气动噪声。底部弧形座的弧度要和安装基面的曲率完全一致，建模时需要先提取待安装弧面的截面线，再将安装座的贴合面做等距偏移，保证安装时面接触而非线接触，让固定螺栓的受力能均匀分散在整个贴合面上，避免长期受管路振动、气流脉动导致局部应力集中出现断裂。安装边界方面，方口端的连接法兰边要预留足够的螺栓穿孔空间，距离相邻管壁或者设备结构的最小间隙要大于30mm，

　　方便施工时穿入螺栓、拧紧螺母；底部安装座的螺栓孔位要避开设备壁面的加强筋、焊缝位置，孔中心距离弧形座边缘的距离要大于螺栓直径的2倍，保证安装座的结构强度，不会在拧紧螺栓时出现座体边缘开裂。整个部件的壁厚取值根据输送介质的特性确定，普通常温通风场景取2-3mm的钢板壁厚即可，如果是输送含磨损性粉尘的气流，弯转段的外侧壁厚要额外加厚1-2mm，或者在外侧贴附耐磨衬板，应对气流中颗粒对弯管外侧的长期冲刷磨损。在实际选型替换时，要先核对方口的内截面尺寸、底部安装座的曲率半径、安装孔的孔距参数，三个参数匹配才能直接替换安装，不需要二次加工；如果是新设计管路布设，可根据现场的安装空间、风道流量参数调整弯转角度、方口尺寸，底座的弧度可根据实际安装的弧面曲率做参数化调整，适配不同直径的筒形设备外壁安装需求。这类接头在工业除尘系统的设备排风接口、粮食加工的风送管路、大型设备的散热通风道上都有广泛应用，相比多段管件拼接的结构，一体化成型的结构密封性更好，安装效率更高，长期运行的维护成本更低。
