ANSYS显式动力学切割铝棒应力分析模型

　　在金属切削加工的实际生产场景中，铝棒切割是型材预处理、零部件下料环节极为常见的工序，不管是汽车零部件加工、通用机械配件生产还是五金制品制造，都需要对铝棒进行定长切割、坡口加工等操作，而切割过程中切刀的受力状态、铝棒的应力分布直接决定了切口质量、刀具损耗速度以及加工参数的合理性，这套基于显式动力学搭建的切削仿真模型，正是针对这类实际加工痛点搭建的分析载体。从实际加工的工况来看，铝棒切割过程属于典型的瞬时非线性冲击过程，材料在极短时间内经历弹性变形、塑性变形、断裂分离的完整阶段，传统的静力学分析根本无法捕捉切削区域的瞬态应力变化，也没法还原切屑形成过程中应力波的传递规律，这也是很多现场加工时明明按照经验参数设置进给量、切削速度，

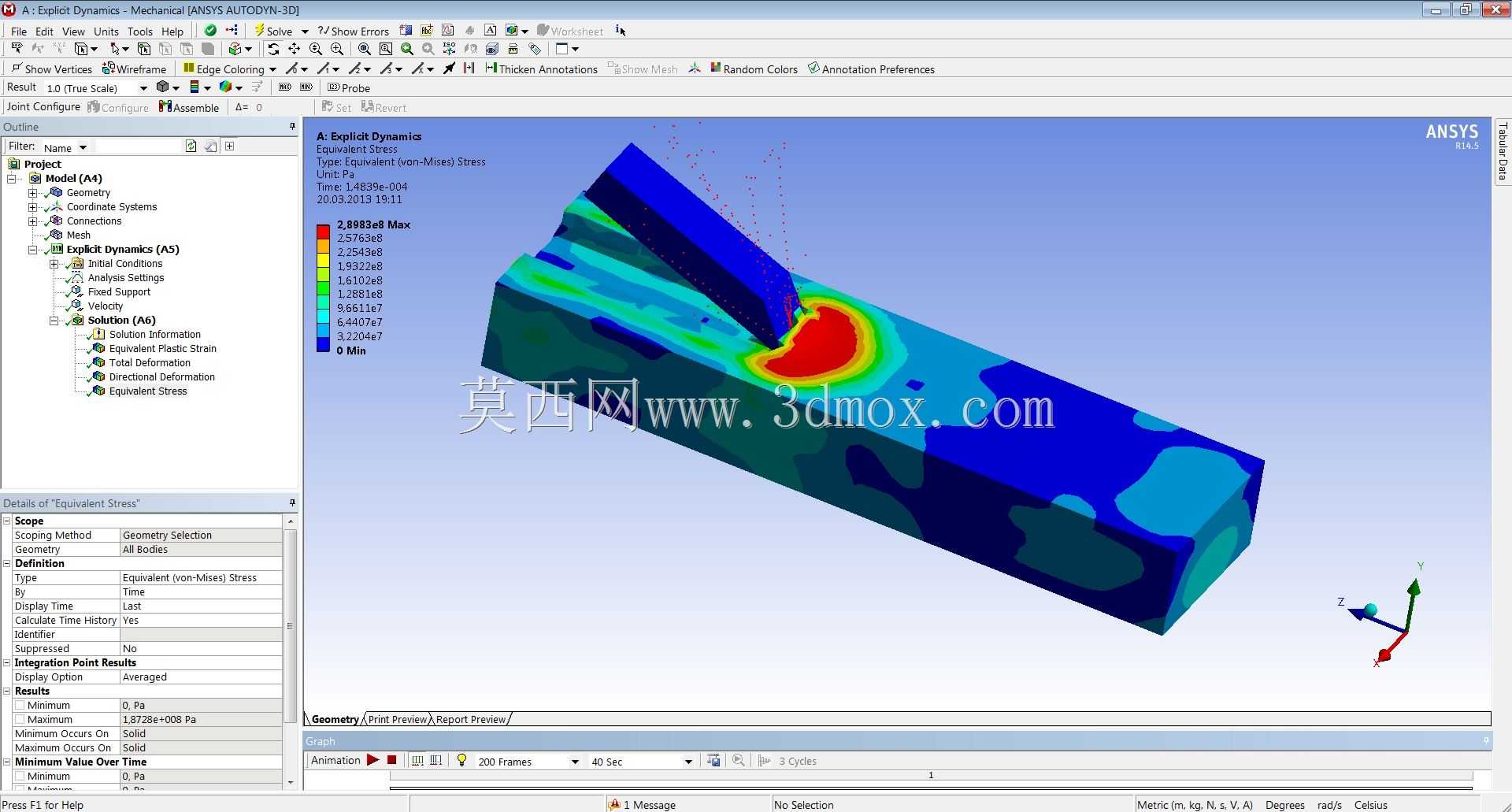

　　却依然出现崩刀、切口毛刺过大、铝棒端面变形超差问题的核心原因。这套仿真模型在搭建时，完全还原了实际切割的边界条件：首先将铝棒设置为固定约束状态，模拟现场工装夹具对棒料的夹持效果，夹持位置避开切削区域，避免约束条件对切削应力场的干扰；切刀按照实际加工的进给方向设置运动路径，同时给切刀赋予实际硬质合金刀具的材料属性，铝棒则采用工业常用6系铝合金的本构参数，考虑材料在高应变率下的硬化效应、温度软化效应，确保仿真结果能和实际加工状态匹配。从模型的结构设置来看，切削区域的网格进行了局部加密，非切削区域的网格则适当粗化，既保证了切削接触区域应力计算的精度，也控制了整体的计算规模，符合工程仿真的效率要求。模型中可以直观看到切削瞬间的应力分布状态：

　　切刀与铝棒接触的刃口位置应力值最高，应力沿着铝棒的径向、轴向逐步衰减，红色高应力区域正好对应材料发生塑性断裂的切削区，周边的蓝绿色区域则是弹性变形影响区，这和实际加工中铝棒切口周边的变形影响范围完全吻合。在实际工程应用中，这类仿真模型可以用来优化切削参数，比如对比不同进给速度下切刀的峰值应力，找到刀具受力最小、切削效率最高的参数组合；也可以用来验证刀具角度的合理性，比如不同前角、后角的切刀在切削时的应力集中位置，避免刀具刃口因为应力过大出现崩损；还能分析铝棒装夹的合理位置，通过应力传递范围确定夹具距离切削端面的最小安全距离，避免装夹位置过近导致铝棒装夹面出现压痕、或者装夹位置过远导致切削时棒料颤动影响切口精度。

　　很多一线加工人员在调整铝棒切割参数时，往往依靠反复试切来摸索合适的参数，不仅浪费铝棒材料、损耗刀具，还会占用设备的有效生产时间，通过这类显式动力学仿真模型，可以在虚拟环境中完成多组参数的对比验证，直接输出不同工况下的应力变化曲线、刀具受力数据，给现场工艺调整提供量化的参考依据。另外，模型中还原的切刀与铝棒的接触状态，也能用来分析切削过程中的切屑形成规律，判断不同参数下切屑的形态，避免长切屑缠绕刀具、划伤铝棒已加工表面的问题，这对于精加工场景下的铝棒切割尤其重要，毕竟精加工后的铝棒端面往往直接作为后续装配的定位基准，表面的划伤、变形都会直接影响后续零部件的装配精度。从安装边界的适配性来看，这套仿真模型的参数设置完全匹配常见的金属圆锯床、铝切机的加工行程范围，不管是半自动的手动进料切割机，还是全自动的数控送料切割设备，都可以参考这套模型的分析逻辑调整对应的边界条件，适配不同直径规格铝棒的切割分析需求，不需要重新搭建基础的仿真框架，能大幅减少工艺人员的仿真前处理时间。
