三通法兰连接式管路转向导流构件

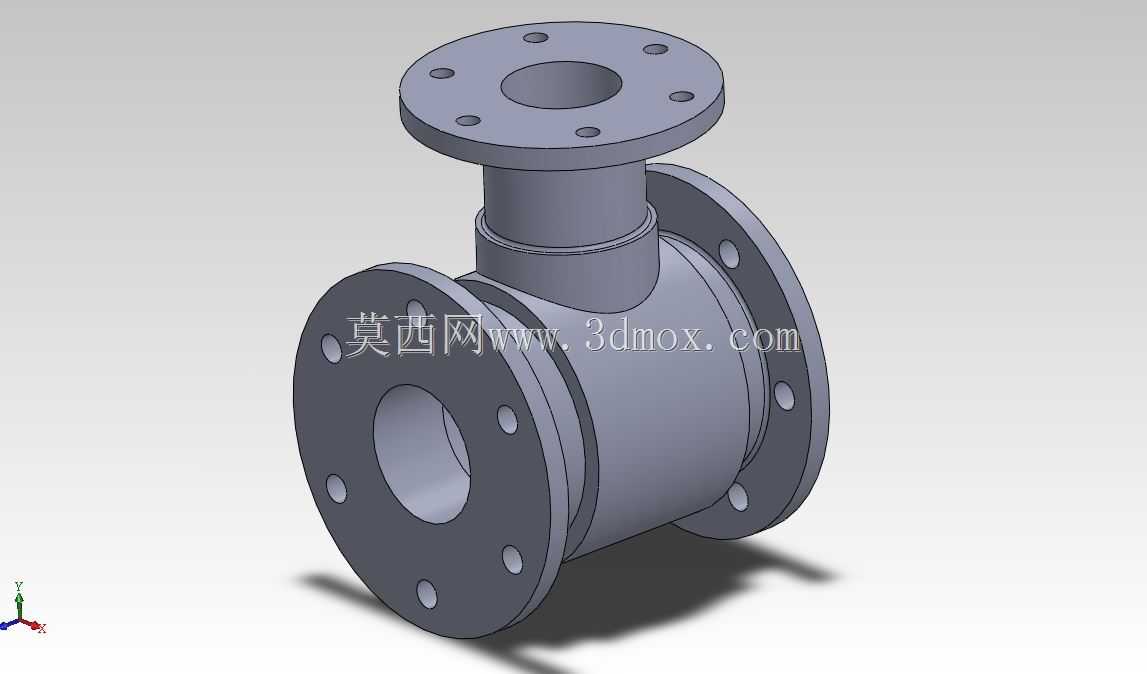

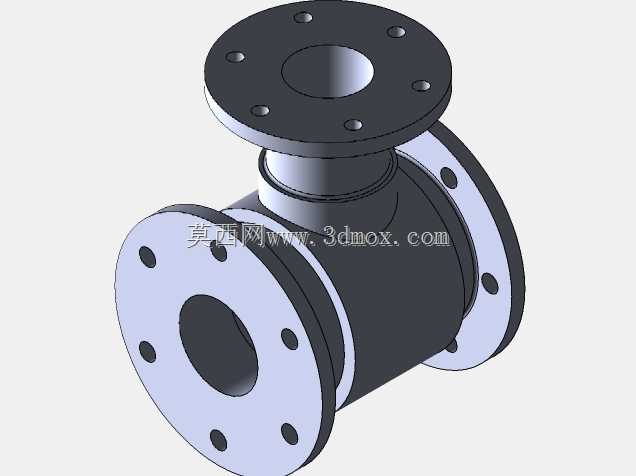

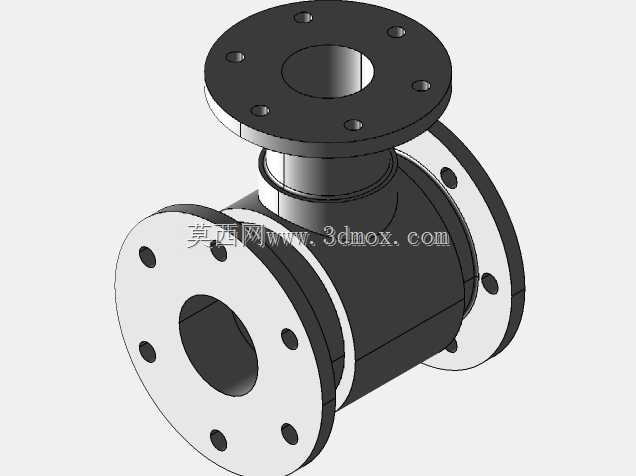

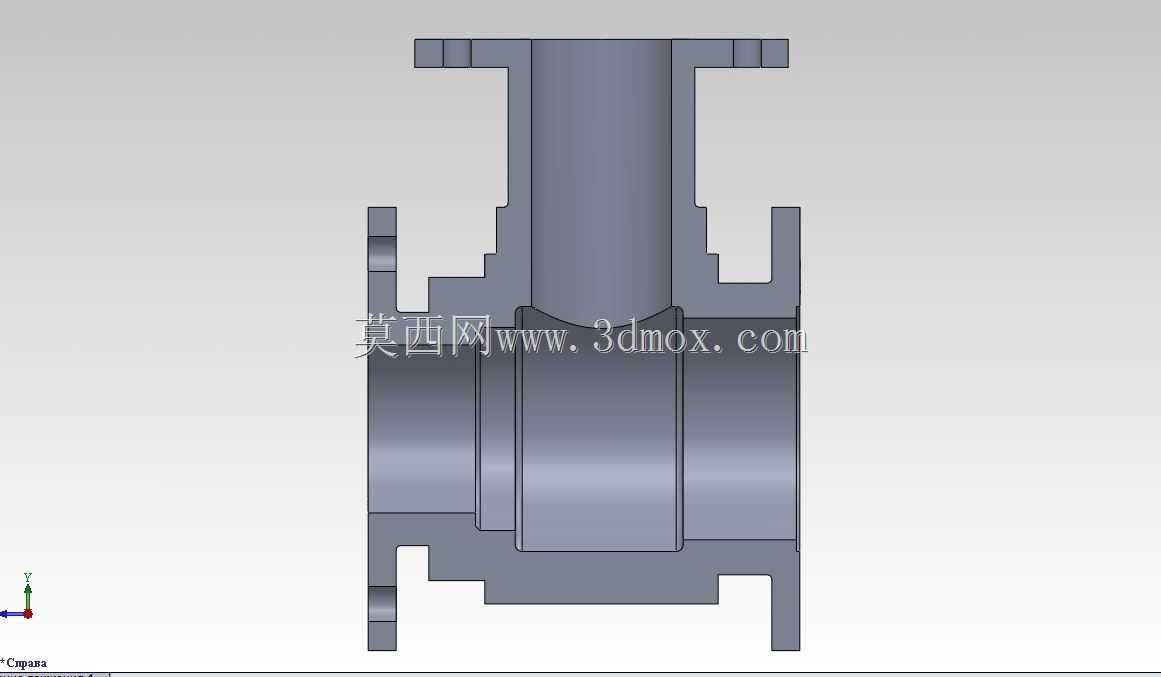

　　在化工流体输送、市政给排水、工业循环水系统、暖通空调管路布设场景中，这类三向法兰连接构件是管路系统实现流体分流、合流、转向的核心基础部件，区别于焊接式三通，法兰连接的结构形式无需现场施焊，能大幅降低管路安装与后期检修的作业难度，尤其适合易燃易爆、高压洁净等不允许动火作业的管路布设场景。从结构设计逻辑来看，该构件采用等径三向正交布局，三个连接端均采用标准凸面法兰结构，法兰盘上的螺栓孔沿圆周均匀排布，安装时可通过匹配的螺栓垫片组件实现与对应管路法兰的刚性密封连接，能承受管路系统内的常规工作压力，避免流体输送过程中出现渗漏问题。主体流道采用等径圆滑过渡设计，三个方向的流道交汇处做了圆弧倒角处理，不存在直角突变的流道结构，

　　能有效降低流体流经构件时的局部阻力损失，减少流体在交汇处形成涡流、紊流的概率，既可以降低管路系统的输送能耗，也能避免长期紊流冲刷导致的构件内壁冲蚀磨损，延长构件的实际使用寿命。从安装边界维度考量，三个法兰端面均为垂直于对应流道轴线的机加工密封面，安装时需保证对接法兰的密封面与该构件端面平行度偏差在允许范围内，避免螺栓紧固时出现偏载导致密封失效；法兰盘上的螺栓孔采用跨中排布方式，与常规标准管路法兰的孔位完全匹配，无需现场二次扩孔调整，安装时可直接对接同压力等级的标准法兰管件。构件主体采用等壁厚设计，壁厚取值兼顾结构强度与材料成本，既可以承受管路运行时的内压载荷、管路振动带来的交变载荷，也不会因壁厚过大造成材料浪费与构件自重过高，

　　降低管路支架的承载负担。在实际管路系统布设中，该构件可实现三个不同方向管路的连通，既可以用于单路输入双路输出的分流工况，比如循环水系统中主管道向两个分支回路输送介质，也可以用于双路输入单路输出的合流工况，比如两路不同温度的介质在该构件处混合后输送至下游设备，还可以用于管路走向90度转向同时预留旁路接口的场景，比如主管道水平布设时通过该构件接出垂直方向的旁路，用于安装仪表、泄压阀或者排污管路。设计过程中需要重点关注三个法兰端面与主体流道的位置度公差，保证法兰密封面与流道轴线的垂直度，避免安装后出现管路错位产生附加应力；流道交汇处的过渡圆角需要根据管径匹配合理取值，圆角过小会导致流阻增大，圆角过大则会造成交汇处壁厚不足影响结构强度。

　　该构件的外部轮廓规整，三个法兰的外圆尺寸一致，安装时所需的操作空间对称，在管路排布时可根据现场空间灵活调整安装朝向，无需额外定制特殊角度的转向构件，能有效降低管路系统的备件种类，减少现场安装的物料准备难度。日常运维过程中，法兰连接的形式可方便快速拆卸，当管路系统需要检修、清理或者改线时，只需松开对应法兰的连接螺栓即可拆下该构件，无需切割管路，大幅降低后期运维的作业成本。
