橡胶球冲击铝板显式动力学仿真分析模型

　　在结构抗冲击性能验证、材料动态力学特性测试的工程场景中，这类橡胶球体与金属薄板的碰撞仿真模型，是验证材料本构参数、接触算法合理性的基础验证载体，常被用于缓冲结构设计前期的参数对标环节，比如电子设备跌落缓冲垫的性能预判、汽车内饰软质材料碰撞接触的特性验证、工业设备防护层抗冲击能力的初步校核，都能通过这类基础碰撞模型完成算法层面的校准，避免直接开展复杂整机仿真时出现参数偏差导致的结果失真。

　　模型里的铝板采用底端全约束的边界设置，厚度方向取1mm的薄板规格，这类厚度的铝板常被用于设备外壳、防护挡板、轻质承载蒙皮等结构部位，固定端的约束方式完全模拟实际安装中螺栓压紧、边缘嵌装的固定状态，约束区域覆盖铝板底端整条边的所有节点，限制全部平动与转动自由度，还原真实安装下的边界刚度，避免仿真中出现非预期的刚体位移影响结果精度。橡胶球采用实体单元建模，初始速度设置为沿铝板法向的10m/s，这个速度区间覆盖了日常工业场景中多数低速冲击的工况范围，比如生产线上工件意外掉落撞击防护板、手持工具滑落触碰设备外壳、运输过程中货物间的低速碰撞等场景，都在这个速度量级内。

　　设计这类仿真模型时，首先要明确两类材料的本构差异，橡胶作为超弹性材料，需要匹配对应的高应变率下的本构参数，不能直接使用静态拉伸测试的弹性模量，否则会导致碰撞接触力、变形量的计算结果与实际测试偏差超过30%；铝板作为弹塑性金属材料，需要输入对应牌号的应变率相关硬化参数，才能准确模拟冲击过程中铝板出现的塑性变形区域、应力集中位置。网格划分环节需要对碰撞接触区域做局部加密，铝板碰撞接触区的网格尺寸控制在厚度的1/5以内，橡胶球接触区域的网格尺寸与铝板接触区保持量级一致，避免出现接触穿透、应力结果振荡的问题，非接触区域可以适当放大网格尺寸，平衡计算效率与结果精度。接触设置采用面-面自动接触算法，考虑摩擦系数的影响，取橡胶与金属表面的常规动摩擦系数值，还原碰撞过程中切向力的传递效果。

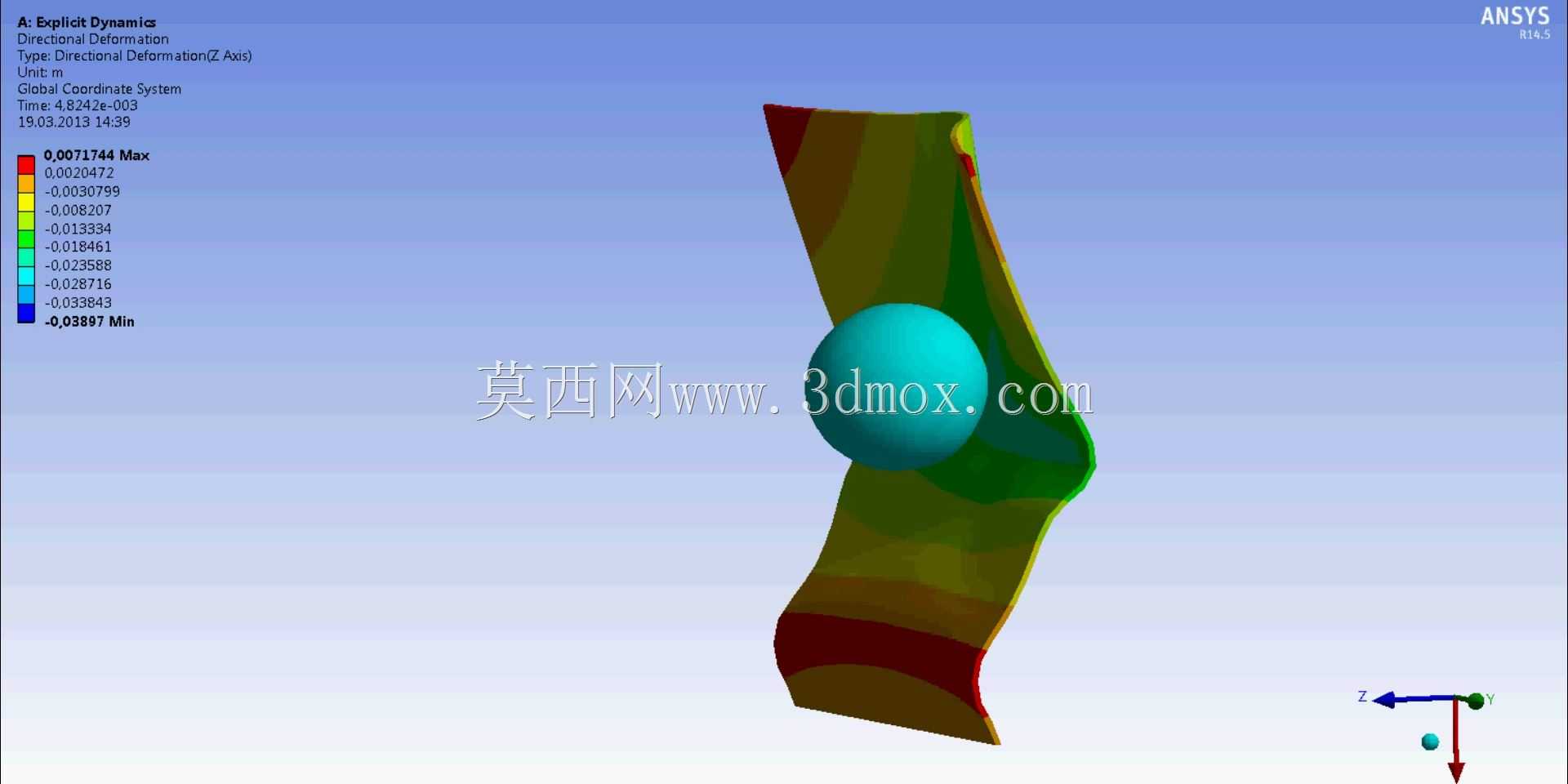

　　从仿真输出结果来看，这类模型可以直观呈现碰撞过程中橡胶球的压缩变形量、回弹速度、接触力时程曲线，同时能输出铝板的变形云图、应力分布云图、塑性应变区域范围，工程师可以通过这些结果判断铝板在给定冲击能量下是否会出现永久变形、橡胶缓冲结构的吸能效率是否满足设计要求，进而调整铝板的厚度、材料牌号，或是橡胶球的硬度、直径参数，直到结构的抗冲击性能满足使用要求。在实际工程应用中，这类基础模型的参数校准完成后，可以直接将验证后的材料参数、接触设置方法移植到更复杂的整机结构仿真中，比如手持设备跌落仿真里的橡胶缓冲垫与塑料外壳的接触、工业防护栏受软质物体撞击的仿真，都能复用这套经过基础模型验证的参数设置逻辑，大幅减少复杂模型的调试周期，提升仿真结果的可信度。

　　需要注意的是，这类低速冲击仿真中，单位制的统一是保证结果准确的前提，建模过程中要全程保持长度、质量、时间单位的匹配，避免出现单位混乱导致的应力、变形结果量级错误；同时要控制仿真的时间步长，满足显式算法的稳定性条件，必要时可以采用质量缩放技术提升计算效率，但质量缩放比例不能超过总质量的5%，否则会导致惯性力计算失真，影响碰撞过程的动态响应结果准确性。
