英制规格青铜滑动衬套结构设计

　　在重载低速的机械传动场景中，滑动衬套始终是支撑旋转轴、降低摩擦损耗的核心基础零件，这款青铜材质的衬套正是针对这类工况设计的典型支撑元件。不同于滚动轴承依靠滚动体实现低摩擦运转，青铜衬套依托铜合金本身的自润滑特性与耐磨属性，能够在冲击载荷、粉尘污染、缺乏连续润滑的恶劣工况下保持稳定工作状态，常见于工程机械铰接点、农业机械转轴支撑、机床进给机构导向部位、液压设备销轴配套等场景，很多需要频繁启停、承受径向交变载荷的位置，都会优先选用这类铜质衬套作为支撑元件。

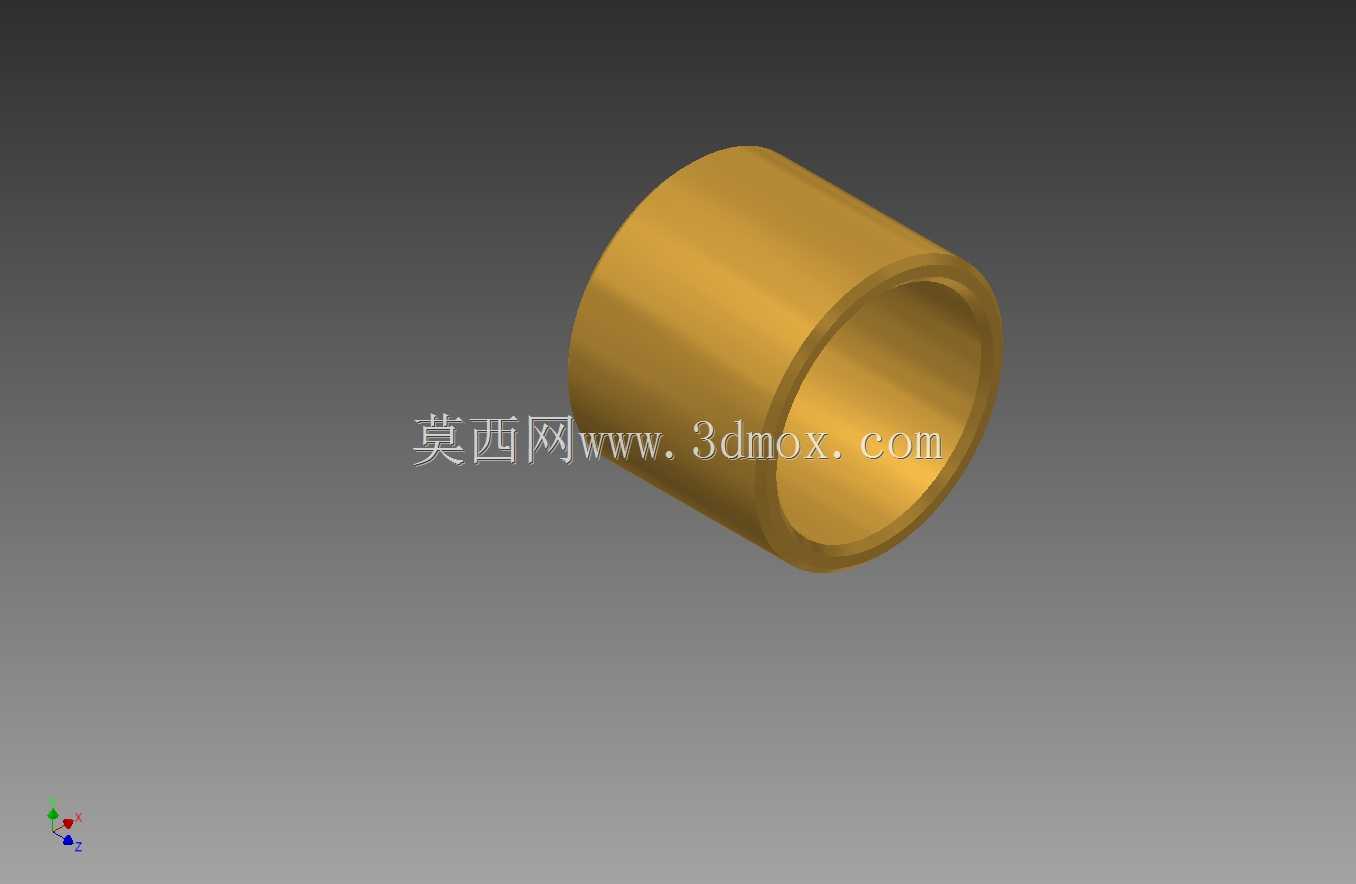

　　从实际使用的角度看，这类衬套的核心作用是在轴与安装基座之间形成耐磨隔离层，避免转轴直接与基座的铸铁、钢材基体发生摩擦，当衬套磨损到阈值后仅需更换衬套即可完成维护，大幅降低核心轴类零件的损耗与设备维修成本。设计这款衬套时，首先要匹配安装位置的边界尺寸，这款衬套的外径为2.5英寸，对应安装基座的孔位需要按照基孔制配合要求加工，保证衬套压入基座后不会出现转动、窜动的问题；内径为2.0625英寸，需要与适配的转轴外径保持合理的间隙配合，既要保证转轴转动顺畅无卡滞，也要避免间隙过大引发的运转抖动、偏磨问题；衬套的轴向宽度为2英寸，这个尺寸直接决定了衬套与转轴的接触面积，宽度越大，单位面积承受的径向载荷就越小，耐磨寿命也会相应提升，但同时也要匹配安装位置的轴向空间，避免与周边其他零件发生干涉。

　　材质选择上采用锡青铜合金作为基材，这类铜合金本身含有一定比例的锡、铅元素，具备优秀的减摩性能与嵌藏性，即使润滑膜出现短暂破裂，也能依靠材料本身的特性避免轴与衬套发生咬合拉伤，同时青铜材质的导热性较好，能够将摩擦产生的热量快速传导到基座散出，避免长时间运转出现过热抱死的问题。结构设计上采用整体直筒式结构，没有额外的油槽、定位凸台设计，属于通用型的直套类衬套，既可以作为径向支撑衬套使用，也可以在部分直线往复运动的机构中作为导向套使用，适配性较强。

　　建模过程中需要重点关注尺寸公差的匹配逻辑，衬套的外径与安装孔的配合通常选用过盈配合，过盈量需要根据衬套的壁厚合理设置，避免压入时衬套出现变形导致内径收缩量过大，影响与轴的配合间隙；内径与轴的配合则根据运转速度、载荷大小选择合适的间隙，低速重载场景下间隙可以适当偏小，高速轻载场景则需要适当放大间隙预留热膨胀空间。同时衬套的两端需要设计微小的倒角，既方便压入安装时的导向，也能去除加工毛刺，避免安装时刮伤安装孔或轴的表面。

　　在实际选型替换时，除了核对三个核心外形尺寸，还要确认衬套的壁厚是否满足载荷要求，这款衬套的壁厚为（2.5-2.0625）/2=0.21875英寸，属于中等壁厚的铜衬套，能够承受中等以上的径向冲击载荷，适合多数常规工业设备的铰接、支撑位置使用。如果应用场景存在持续的水淋、腐蚀介质接触，还可以在青铜材质基础上选择添加镍元素的改良牌号，提升耐腐蚀性能，但常规工况下标准锡青铜材质已经能够满足使用寿命要求。安装时通常采用压装方式将衬套嵌入基座孔内，压装过程中要保证衬套与安装孔的同轴度，避免偏斜压入导致衬套变形，压装完成后如果内径出现轻微收缩，可以采用铰刀、滚压工具对内孔进行精加工，保证最终的配合间隙符合设计要求。
