铸铁材质扁平皮带张紧器框架构件

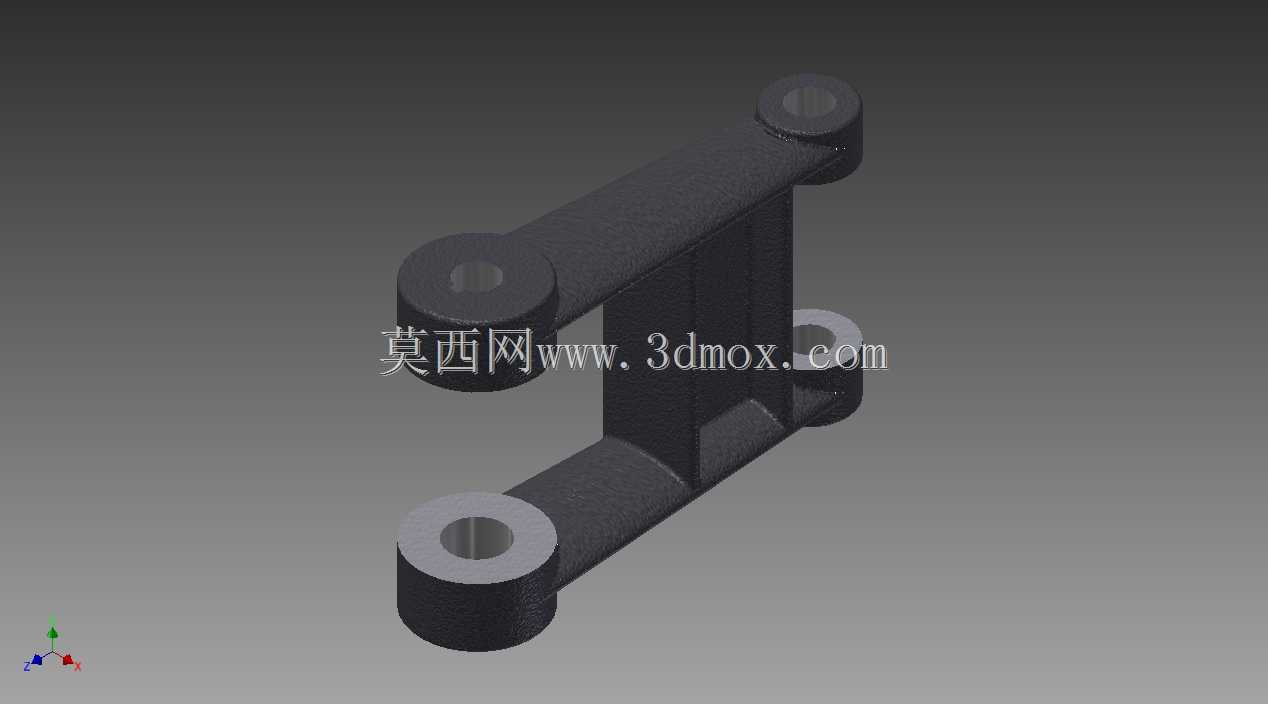

　　在带式传动的工业场景里，张紧装置的可靠性直接决定整套传动链路的运行寿命，尤其是扁平皮带传动的工况，皮带长期受交变载荷、温湿度变化影响会出现蠕变伸长，一旦张紧力不足就会出现打滑、跳齿、传动效率骤降的问题，严重时还会因为皮带偏磨甩出造成生产安全隐患。这款框架构件是扁平皮带张紧器的核心承载结构，采用铸铁材质成型，本身的材料阻尼特性可以很好吸收传动过程中皮带振动带来的交变冲击，避免张紧调节位置因为长期振动出现松脱移位。从结构布局来看，构件上分布的四个带孔轴座分别承担不同的功能，其中两个同轴度要求较高的孔位用于安装张紧轮的转轴，孔位端面预留的沉台结构可以容纳轴承外圈的定位台阶，装配时不需要额外加装轴套就能实现轴承的轴向限位，

　　减少装配环节的零件数量；另外两个孔位用于将整个张紧器铰接安装在设备的机架支座上，其中一个孔位作为张紧调节的摆动支点，另一个孔位连接张紧调节的推杆或者弹簧组件，通过改变摆动角度来调整张紧轮对皮带的压紧力，实现张紧力的动态补偿。设计这类构件的时候，首先要核算的是安装边界的干涉问题，整个框架的跨距需要匹配对应规格扁平皮带的宽度，避免张紧轮压合时出现皮带边缘超出轮面的偏磨问题，同时框架的臂厚要经过抗弯强度校核，因为张紧状态下皮带的反作用力会全部作用在两个张紧轮轴座上，铸铁的抗压强度优异但抗冲击韧性略低，所以在轴座和连接臂的过渡位置全部采用大圆角过渡，避免应力集中造成的构件断裂。实际应用中，这类张紧框架多用在中小型输送设备、机床主轴传动组、

　　农业加工机械的扁平皮带传动部位，安装时需要先将铰接支点的孔位与机架预装，不要一次锁死固定螺栓，待张紧轮与皮带完全贴合、张紧力调整到工艺要求范围后，再锁死调节端的锁紧螺母，最后紧固铰接支点的固定件。构件本身的连接臂采用平行双梁结构，相比单臂结构的抗扭刚度提升40%以上，即使皮带运行中出现小幅偏载，也不会出现框架扭转变形导致张紧轮歪斜的问题。孔位的加工精度直接影响后续张紧轮的运转顺畅度，两个张紧轮安装孔的同轴度公差需要控制在0.02mm以内，铰接支点孔与张紧轮孔的中心距公差控制在±0.1mm，否则会出现张紧轮转动卡滞、皮带运行跑偏的问题。铸铁材质的表面不需要做额外的防腐处理，本身的石墨层结构可以在车间多粉尘、

　　少量油污的环境下保持稳定的结构性能，长期使用不会因为锈蚀导致铰接位置转动卡滞。在选型匹配时，需要根据所用扁平皮带的型号确定框架的中心距尺寸，不同带宽对应的张紧轮长度不同，框架两个张紧轴座的内侧间距要比张紧轮的轴向长度大0.5-1mm，预留张紧轮的轴向窜动间隙，避免运行中张紧轮和框架侧壁发生摩擦。另外，框架上没有多余的减重孔设计，因为张紧器本身属于静态承载的铰接构件，不需要过高的轻量化指标，实心的连接臂结构反而可以更好的吸收传动振动，降低张紧装置运行时的共振噪音。很多现场维护人员在调整张紧力时容易忽略框架的受力角度，要保证张紧力的作用方向与皮带的传动方向呈合理夹角，避免让框架承受额外的侧向力，否则长期运行会导致轴座位置出现磨损扩孔，整个构件就会失效报废。
