约翰迪尔344G装载机动臂连接构件

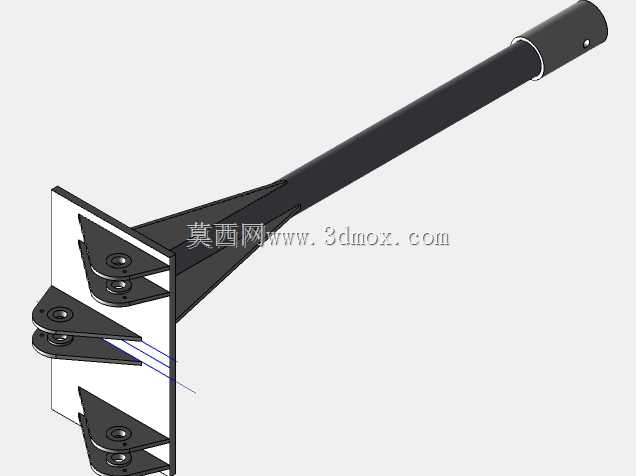

　　在小型轮式装载机的散料装卸、厂区短驳、市政清障作业场景里，动臂前端的附属连接构件直接决定了属具更换效率与重载作业的结构可靠性，本次设计的适配约翰迪尔344G机型的动臂附件，正是针对该机型原有属具接口适配性不足、重载作业时连接部位应力集中的痛点完成的结构优化设计。从实际作业工况来看，344G机型多用于市政养护中砂石料转运、厂区废料清理、农业场景青贮料堆垛这类载荷波动较大的作业，原有动臂前端的连接耳板在频繁带载启停、偏载铲装的工况下，容易出现耳板焊缝开裂、销轴窜动的问题，因此设计时首先对连接基座的受力路径做了重构，将原有的单侧耳板受力改为双侧对称耳板分散载荷，同时在耳板与主臂杆的连接位置增加了三角加强筋结构，筋板的厚度根据满载偏载1.

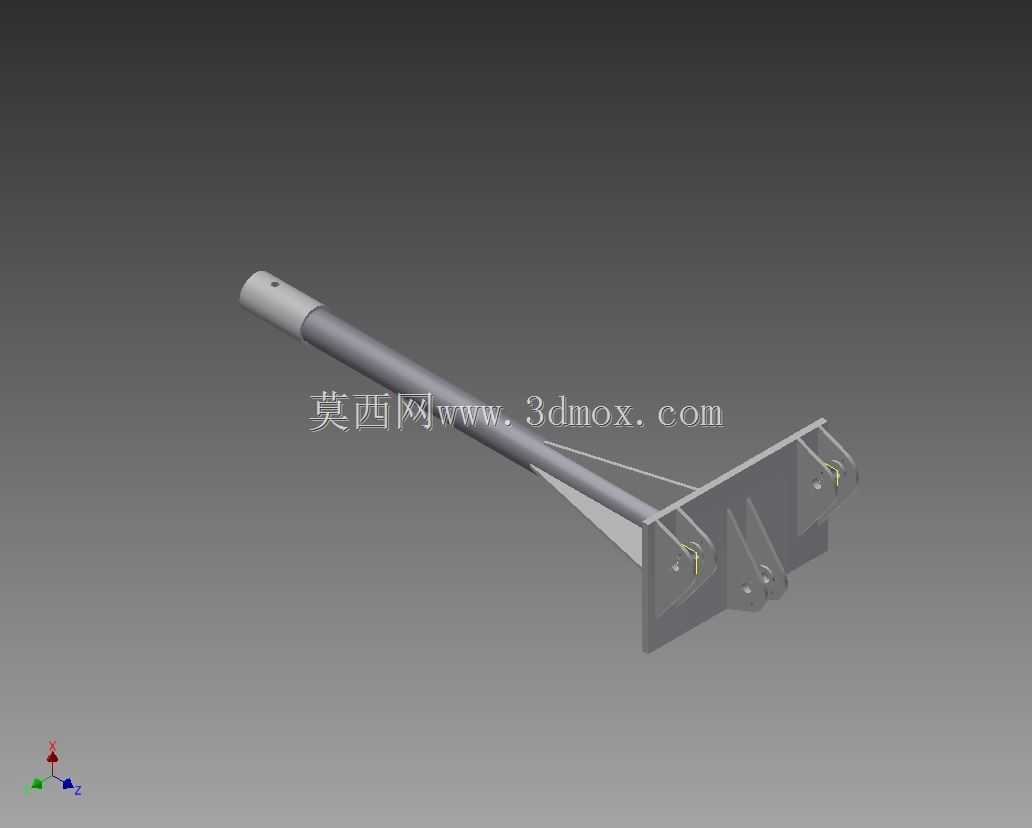

　　2倍安全系数下的有限元分析结果确定，避免冗余重量增加的同时，保证连接部位在极限载荷下的形变量控制在0.2mm以内，不会出现销轴卡滞的问题。主臂杆采用空心圆管结构，选材上兼顾了结构强度与整机重量控制，圆管的外径与壁厚匹配344G机型动臂前端的安装孔位同轴度要求，杆体末端的连接轴段做了磨削加工，表面粗糙度控制在Ra1.6，保证与动臂端轴套的配合间隙在0.05mm-0.12mm之间，既不会因为间隙过大出现作业晃动感，也不会因为间隙过小导致装配困难、润滑脂无法进入配合面。安装边界方面，整个构件的总长度适配344G机型动臂折叠后的最小回转半径要求，不会出现构件突出于铲斗侧面、刮擦作业面障碍物的问题，连接基座上的四个销轴孔位置度公差控制在0.

　　1mm以内，能够直接匹配原厂铲斗、货叉、清扫器等多种属具的安装接口，不需要额外做扩孔、焊接调整，现场更换属具的时间可以缩短40%以上。从功能特性上看，该构件除了承担属具与动臂之间的载荷传递作用外，还在基座侧面预留了液压管路的固定卡扣安装位，适配带液压驱动的附属属具（如四合一铲斗、液压破碎锤）的管路排布需求，避免作业过程中管路晃动与金属结构摩擦导致的管路破损。设计过程中还考虑了日常维护的便利性，所有销轴的润滑注油嘴都布置在构件外侧便于操作的位置，保养时不需要俯身到动臂下方即可完成注油操作，耳板上的销轴固定孔采用开槽螺母配合开口销的防松结构，相比顶丝固定的结构，在长期振动工况下的防松可靠性提升明显，不会出现销轴脱出的安全隐患。

　　针对冬季低温作业场景，构件的所有焊接部位都做了去应力退火处理，避免低温下焊缝脆性断裂的问题，表面喷涂的耐磨涂层厚度控制在80μm-120μm，能够抵御作业过程中砂石飞溅的磨损，延长构件的使用寿命。在实际装配验证阶段，该构件可以直接与344G机型的原厂动臂端面对接，不需要修改原有动臂的任何结构，安装时仅需要配合铜锤敲击定位销轴即可完成装配，普通维修人员借助常规工具在半小时内即可完成更换作业，适配性完全满足现场维修替换的需求。对于结构设计从业者而言，这类工程机械附属构件的设计核心不在于复杂的曲面造型，而在于对实际作业载荷路径的准确把握、安装边界的精准匹配，以及维护便利性的前置考量，很多时候看似简单的杆板组合结构，其筋板布置角度、壁厚选择、配合公差的确定，都需要结合实际工况的载荷数据反复校核，才能避免出现作业过程中结构失效的问题。
