适配NFPA气缸杆的U型连接夹结构

　　在气动与液压传动的工装夹具、自动化生产线工位、非标专机的执行端布局里，气缸杆端的连接构件一直是容易被忽略但直接影响设备运行稳定性的细节部件，这款U型连接夹就是专门针对NFPA标准气缸的杆端1"-14螺纹连接场景设计的配套构件。很多现场调试的结构工程师都遇到过类似问题：如果气缸杆端和被驱动构件采用硬连接完全锁死，一旦加工件存在尺寸公差、安装面存在平面度误差，或者设备运行过程中出现轻微的位置偏移，气缸杆会持续承受径向的附加弯矩，轻则导致杆端密封件提前磨损出现漏气漏油，重则会造成活塞杆弯曲、气缸端盖轴承位拉伤，整根气缸直接报废，后续更换还要拆解整条工位的传动链路，耽误生产节拍。

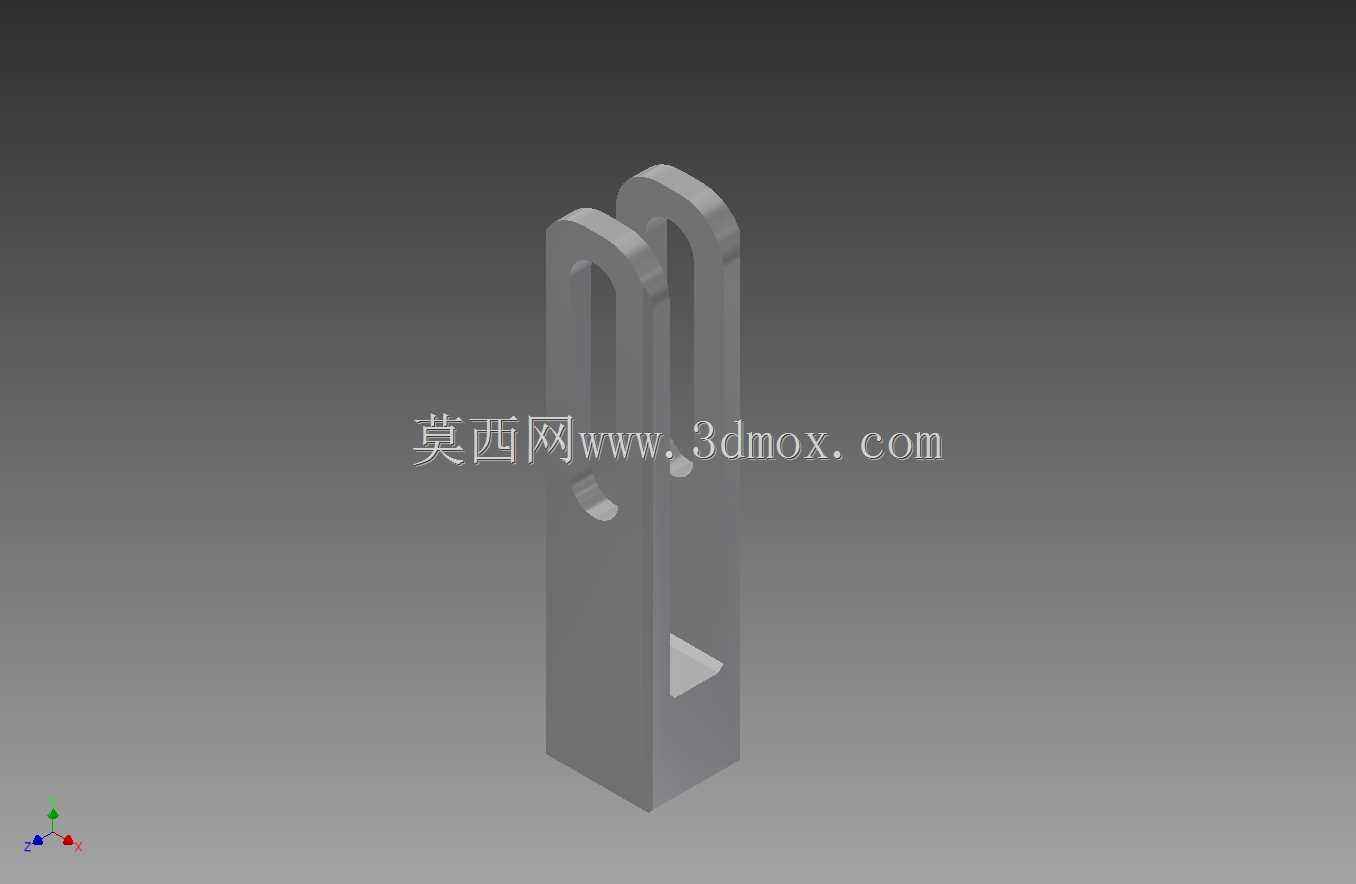

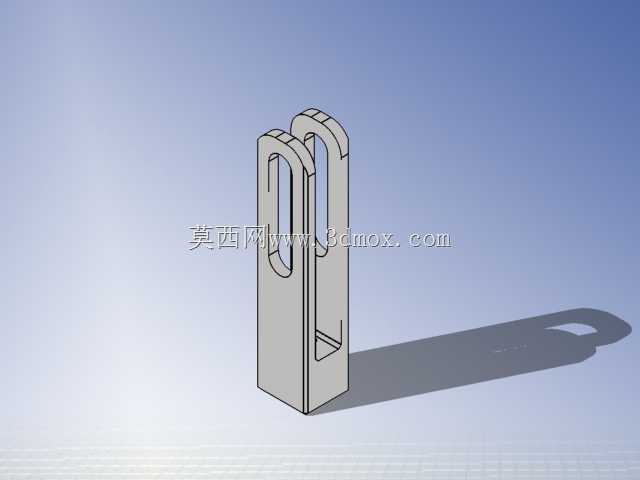

　　这款U型夹在设计之初就针对性考虑了这类工况的容错需求，在连接位预留了合理的配合间隙，并非加工失误导致的公差超差，而是刻意保留的活动余量：当气缸做直线往复驱动时，U型夹的双叉臂结构可以通过间隙补偿径向的微小偏移量，让活塞杆始终保持纯轴向受力状态，不会因为安装对位的微小偏差承受额外的侧向力。从结构形态上看，这款构件采用对称的双U型槽臂设计，主体为一体化铣削成型的块状结构，没有额外的焊接拼接部位，整体刚性表现优异，不会在高频往复运动中出现臂部变形开裂的问题。下端的实体块部分承担主要的载荷传递作用，上部的双开槽结构形成两个平行的连接臂，臂上预留的同轴销孔用来穿装连接销，和被驱动的摆臂、压头或者夹具构件形成铰接配合，

　　铰接位的间隙和螺纹连接端的间隙形成双重容错，适配工位上多维度的微小安装误差。在安装边界的考量上，这款U型夹的外形轮廓做了规整化处理，没有突出的尖锐棱角，在设备内部狭小的安装空间里布置时，不会和周边的气管、线槽、相邻构件发生运动干涉。双叉臂的开槽宽度经过匹配计算，既可以保证和常规厚度的气缸杆端接头、被驱动件耳板顺利配合，又不会因为槽宽过大导致连接后出现横向的窜动异响。连接销孔的位置经过受力校核，孔中心到夹具体下端面的距离、到U型槽根部的距离都预留了足够的安全余量，即使在气缸满负载输出推力的工况下，槽根部位的应力集中系数也控制在材料许用应力范围内，不会出现长期疲劳断裂的问题。从实际应用场景来看，

　　这类U型夹不仅可以用在NFPA标准气缸的杆端连接，在部分液压油缸的小负载驱动工位、气动压装机构的摆臂连接、工装夹具的夹紧动作传递位都可以适配使用。不同于市面上常见的铸造Y型接头，这款U型夹的槽体内壁、连接孔位都做了平整加工，和连接销配合时的接触面积更大，单位面积的承压更小，长期往复运动下的磨损量更低，不需要频繁更换连接配件。设计时特意没有在螺纹连接位做过盈配合的设计，而是保留了合理的螺纹配合间隙，安装时可以轻松将夹体旋入气缸杆端的螺纹段，不需要借助管钳等工具强行拧入，也避免了硬拧导致的螺纹牙型损伤，后期维护拆卸时也不会因为螺纹锈死、咬合导致拆不下来。在气动冲压、工件夹紧、物料推送这类高频往复动作的工位上，这类带间隙补偿的U型连接夹相比硬连接结构，能将气缸的密封件使用寿命提升40%以上，同时降低工位运行时的异响和振动，让整个传动链路的动作更平顺。很多新手工程师在做气缸连接设计时，总觉得配合越紧越好、间隙越小精度越高，实际上在长周期运行的工业设备上，合理的间隙设计恰恰是提升设备可靠性的关键，这款U型夹的设计逻辑就完全贴合现场实际工况的需求，没有追求纸面的零公差参数，而是从受力补偿、安装便捷性、长期耐用性多个维度做了平衡，不管是新设备的结构设计选型，还是老设备的故障改造替换，都是非常实用的连接构件。
