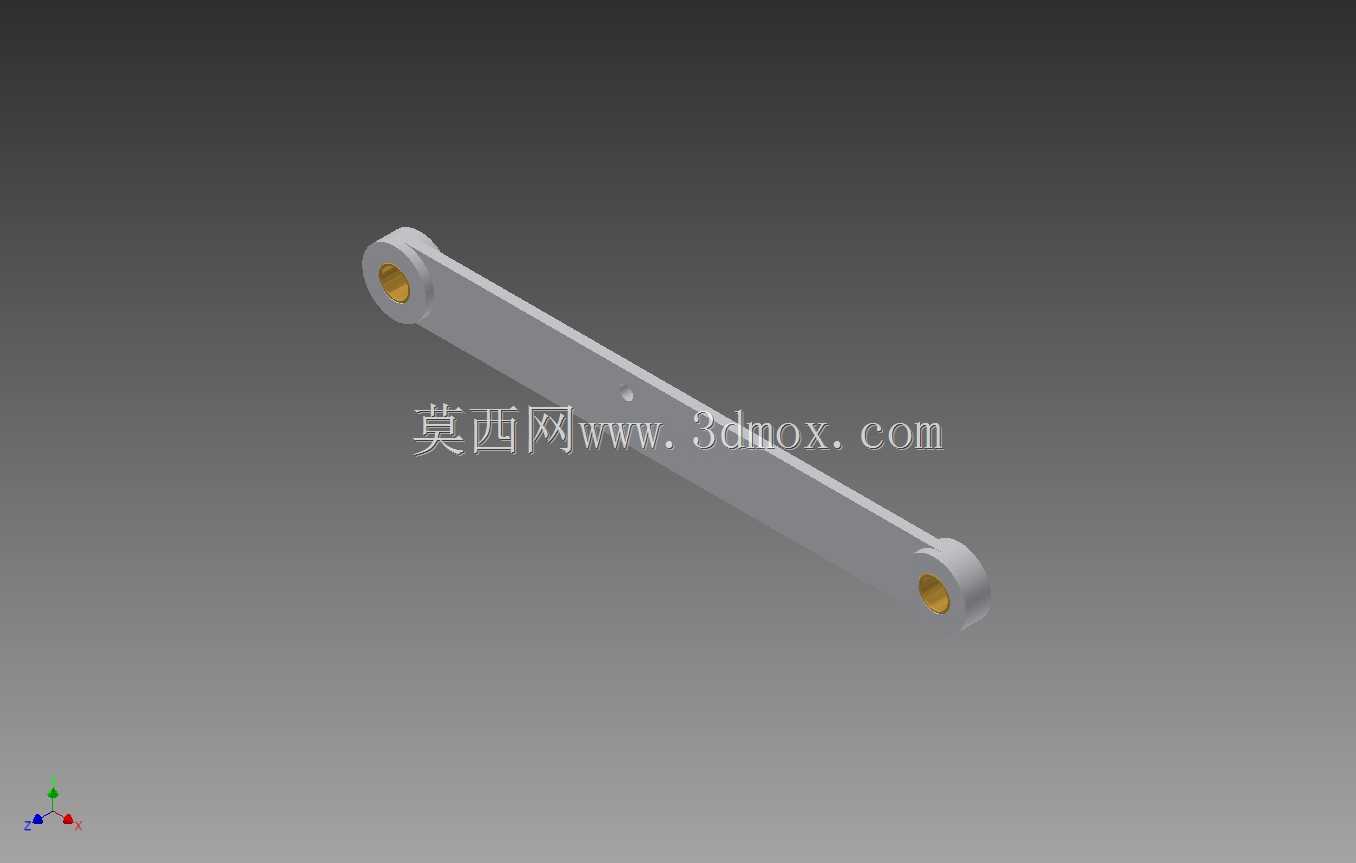

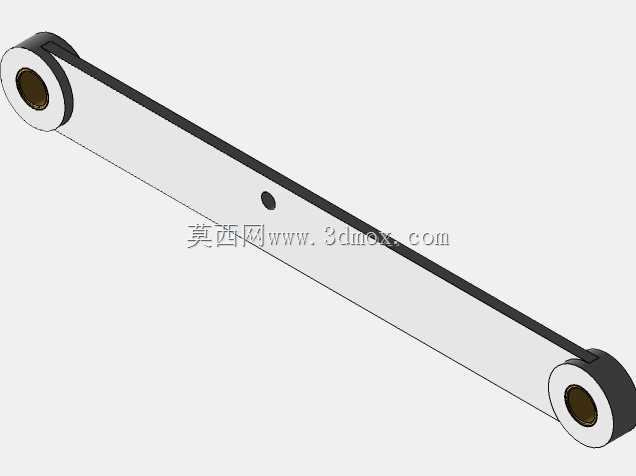

带衬套长行程液压气动四杆联动臂结构

　　在液压与气动传动的往复执行机构场景里，这类长尺寸联动臂是传递直线推拉力、完成机构铰接联动的核心受力构件，常见于大型工装夹具的开合驱动、长行程物料推送机构、工程设备的执行端连杆组、自动化生产线的挡停与顶升联动单元中，区别于短行程小负载的微型连杆，这类大长度联动臂需要兼顾长跨距下的结构刚性与铰接端的转动耐磨性，避免长周期往复动作下出现杆体挠曲变形、铰接孔磨损松旷的问题。从结构设计逻辑来看，杆体采用等截面长条形结构，截面尺寸经过受力校核，在满足42英寸安装跨距的前提下，尽可能控制杆体自身重量，降低驱动端的负载冗余，两端的铰接孔采用同轴度公差严格的加工基准，保证安装后两端铰接轴的平行度，避免连杆动作过程中出现卡滞、附加侧向力的问题。

　　两端内嵌的1/16英寸内径衬套是这类连杆的核心耐磨结构，衬套采用自润滑耐磨材质，压装嵌入杆体端部的安装孔内，相比直接在杆体上加工铰接孔的结构，衬套磨损后可单独快速更换，无需整体更换连杆主体，大幅降低设备运维的配件成本与停机维护时长，同时衬套的内径公差与铰接轴采用间隙配合，预留合理的转动间隙，既保证铰接转动的灵活性，又控制配合间隙在合理范围内，避免传动过程中出现过大的回程间隙影响机构动作精度。在安装边界层面，该联动臂的两端铰接中心距为固定值，安装时需要保证两端铰接支座的安装面平行度、铰接轴的同轴度符合装配要求，杆体周边需要预留足够的摆动空间，避免动作过程中与周边的管线、结构件发生运动干涉，

　　杆体自身的截面厚度与宽度尺寸适配常规的标准铰接轴、关节轴承安装尺寸，可直接替换同规格的老旧连杆构件，无需对原有安装支座做额外改造。在实际工况适配性上，这类联动臂可同时适配液压驱动与气动驱动的连杆机构，在液压驱动场景下可承受较大的推拉力负载，适配重载工况下的联动传动，在气动驱动场景下可满足高速往复动作的使用需求，衬套的耐磨特性可承受高频次转动摩擦，适配自动化产线高频次往复动作的工况要求。设计过程中需要重点校核杆体的长细比，避免在最大推拉力负载下出现杆体失稳弯曲的问题，同时端部衬套的压装力需要控制在合理区间，避免压装过程中衬套出现变形导致内径尺寸超差，影响铰接转动的顺畅性，杆体表面做防锈氧化处理，适配车间多粉尘、

　　少量切削液飞溅的常规工业环境，避免长期使用出现锈蚀影响装配精度。在机构运动逻辑里，这类联动臂属于四杆机构中的连杆构件，将驱动端的直线或摆动动作传递至执行端，完成预设轨迹的动作输出，相比齿轮、链轮等传动构件，连杆传动的结构更简单，维护更便捷，在大行程、中低负载的联动场景下具备更高的性价比，不需要复杂的润滑回路与密封结构，仅需定期检查衬套磨损情况、铰接轴的紧固状态即可满足长期使用要求。
