交叉流式汽轮机叶轮结构三维设计

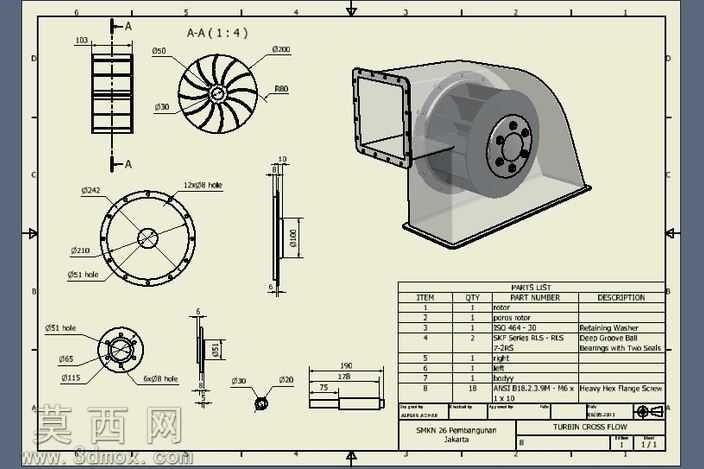

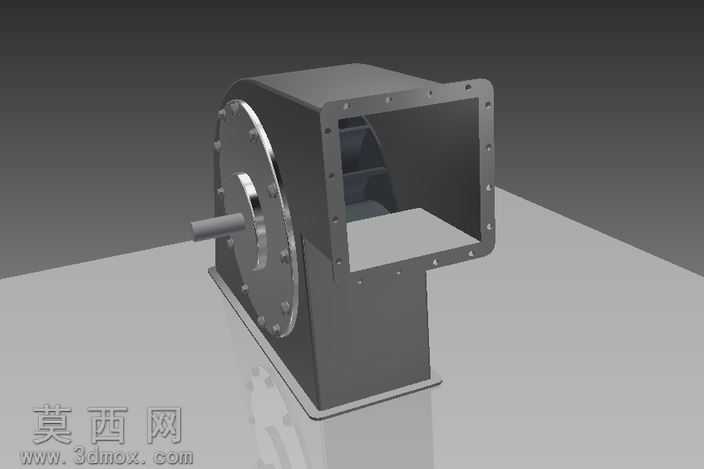

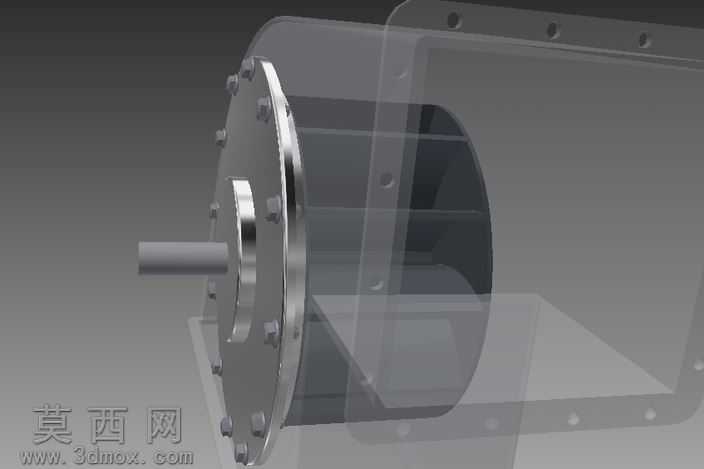

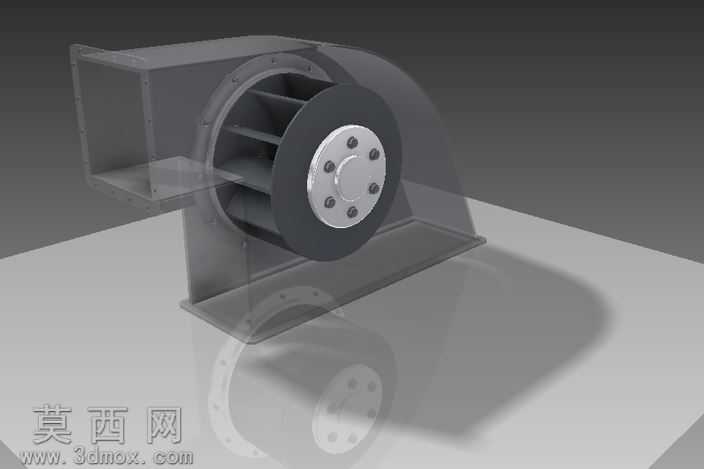

本作品为交叉流式汽轮机核心结构的三维建模成果，建模过程依托参数化三维设计软件完成，整体遵循流体机械的气动布局逻辑开展设计。首先从核心部件叶轮开始构建，通过绘制单叶片的截面型线，采用圆周阵列的方式完成多叶片的均匀排布，叶片采用前倾式弧面造型，能够适配交叉流工况下的气流走向，减少气流在叶道内的流动损失；叶轮与端盖的连接法兰处，精准绘制了六个均匀分布的螺栓安装孔，还原了实际装配的定位结构，保证模型可直接用于后续的装配干涉检查。蜗壳部分采用钣金类特征建模，通过螺旋线引导的扫掠特征生成流道型面，进风口为矩形法兰接口，出风口与蜗壳流道顺滑过渡，蜗壳内壁与叶轮外缘预留了合理的装配间隙，既避免运转时的结构干涉，也符合流体机械的间隙设计规范。底座部分采用拉伸特征构建安装平面，底部设置了平整的安装基面，可模拟实际设备的固定安装状态。材质渲染阶段，为金属结构部件赋予了哑光灰色金属材质，模拟铸铁机壳的质感，叶轮连接法兰处赋予了亮面金属材质区分加工面与非加工面，透明材质的半透蜗壳展示效果，可直观呈现内部叶轮的装配位置与结构形态，渲染时添加了柔和的环境光与接触阴影，提升模型的真实展示效果。设计过程中重点考量了交叉流结构的气流路径特性，所有曲面过渡均做了圆角处理，避免应力集中的结构缺陷，各部件的连接关系完全参照实际汽轮机交叉流单元的装配逻辑，模型的尺寸比例经过严谨校核，既可以作为教学演示的直观教具，也可作为同类流体机械结构设计的参考蓝本，帮助设计者快速理解交叉流汽轮机的内部构造与布局逻辑。
