巴丁斯波体育俱乐部立体徽章结构设计

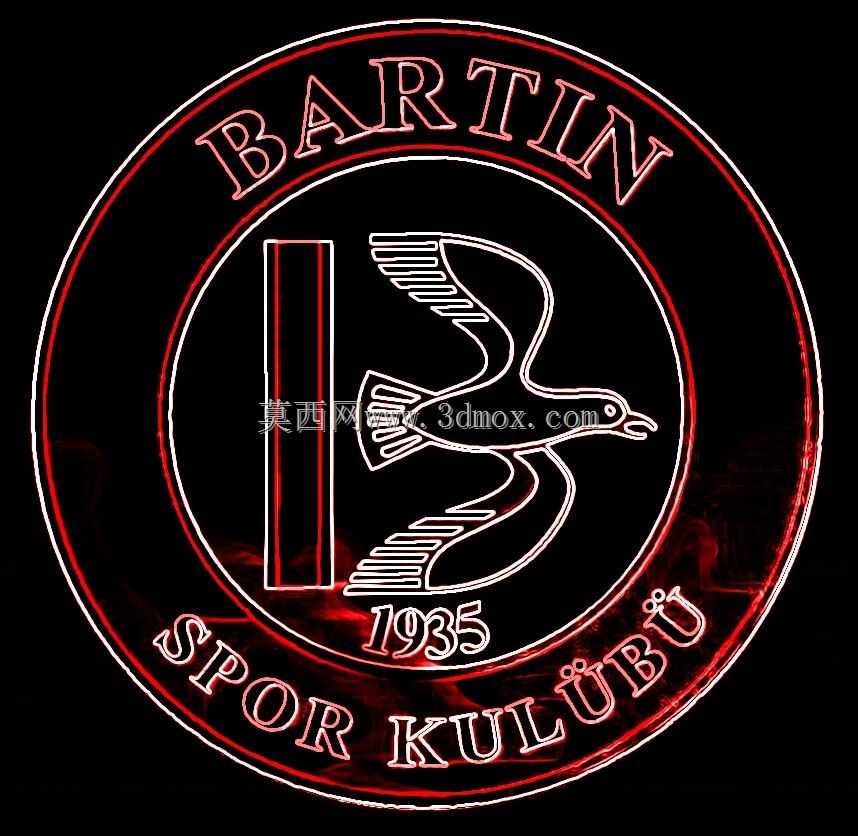

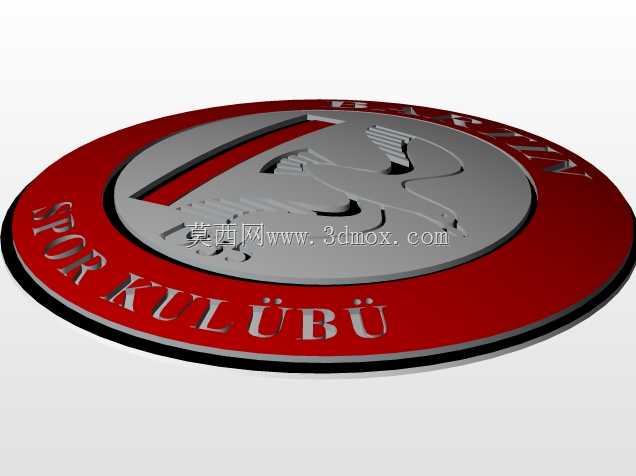

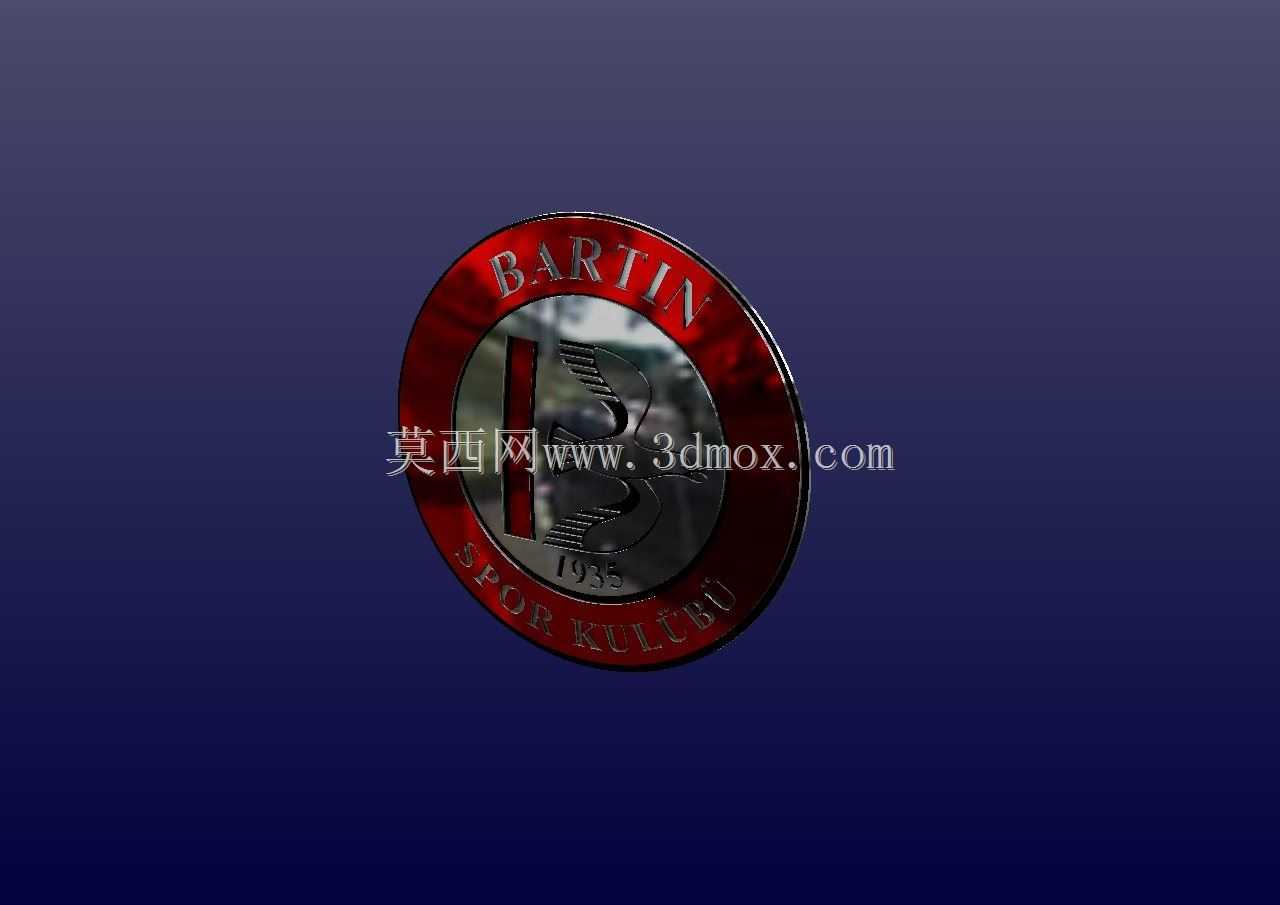

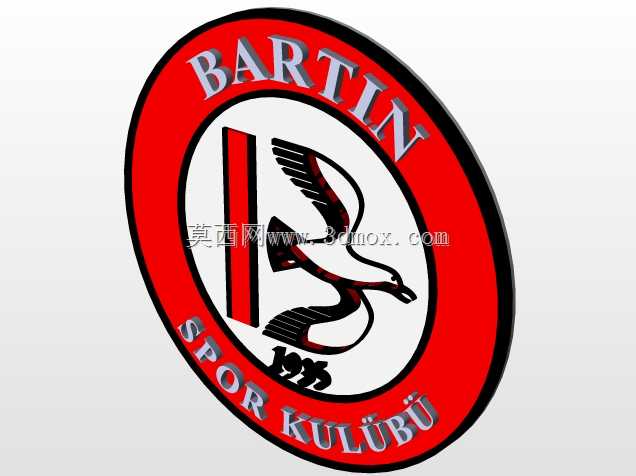

　　这款立体徽章的结构设计，核心围绕实体徽章的量产加工与场景适配展开，首先要考虑的是不同应用场景下的安装边界与尺寸适配逻辑。作为体育俱乐部的对外视觉标识，这类立体徽章常被应用在俱乐部官方周边、场馆导视标识、会员纪念藏品、赛事活动纪念物料等场景，不同场景对徽章的厚度、固定方式、表面处理的要求存在明显差异，设计阶段就需要把这些场景的适配需求融入结构细节里。从外形结构来看，徽章整体采用正圆形外轮廓，外圈做圆弧倒角处理，避免锐边在使用过程中造成剐蹭，外圈层的红色环带做微凸的弧面抬升，和中间白色内圈形成0.8mm的高度差，既强化了环形文字区域的视觉层次感，也能在金属压铸或者3D打印成型时，让环带上的文字获得更好的脱模斜度，减少后期修整的工作量。中间区域的核心视觉元素是飞鸟造型与竖条装饰，飞鸟的羽翼部分做分层浮雕处理，最外层羽翼抬升高度比内层羽翼高0.5mm，羽翼边缘做R0.3的圆角过渡，既还原标识的线条流畅感，也避免尖角在使用过程中出现磕碰掉漆、变形的问题；飞鸟下方的年份标识区域做下沉式凹槽设计，凹槽深度控制在0.4mm，填充色漆的时候可以自然形成边界，不需要额外做遮罩处理，能大幅提升后续表面处理的加工效率。设计过程中，首先要确认的是安装适配的尺寸边界，如果是作为服饰佩戴的胸针款，整体直径控制在30-40mm区间，背面预留两个平行的别针固定柱位，柱位间距15mm，适配常规的安全别针配件，柱位高度控制在2mm，不会因为凸起过高造成佩戴时的硌触感；

　　如果是作为场馆墙面的固定标识款，整体直径可以放大到300-500mm，背面预留四个均匀分布的膨胀螺栓安装孔位，孔位做沉头设计，安装后螺栓头不会突出徽章表面，保证正面视觉的完整性，同时背面做轻量化的筋位加强，在大尺寸下控制整体重量，避免长期悬挂出现变形。从结构强度的角度考虑，徽章最薄的位置是羽翼的边缘区域，厚度不低于1.2mm，保证在常规磕碰下不会出现弯折断裂；外圈层的环形结构厚度不低于3mm，作为整个徽章的受力边框，在搬运、安装过程中承受主要的外力冲击，避免整体结构出现形变。表面处理的结构预留也在设计阶段同步考虑，红色环带与黑色文字区域的高度差控制在0.3mm，做烤漆工艺的时候可以自然形成分色边界，不需要额外粘贴遮胶带；

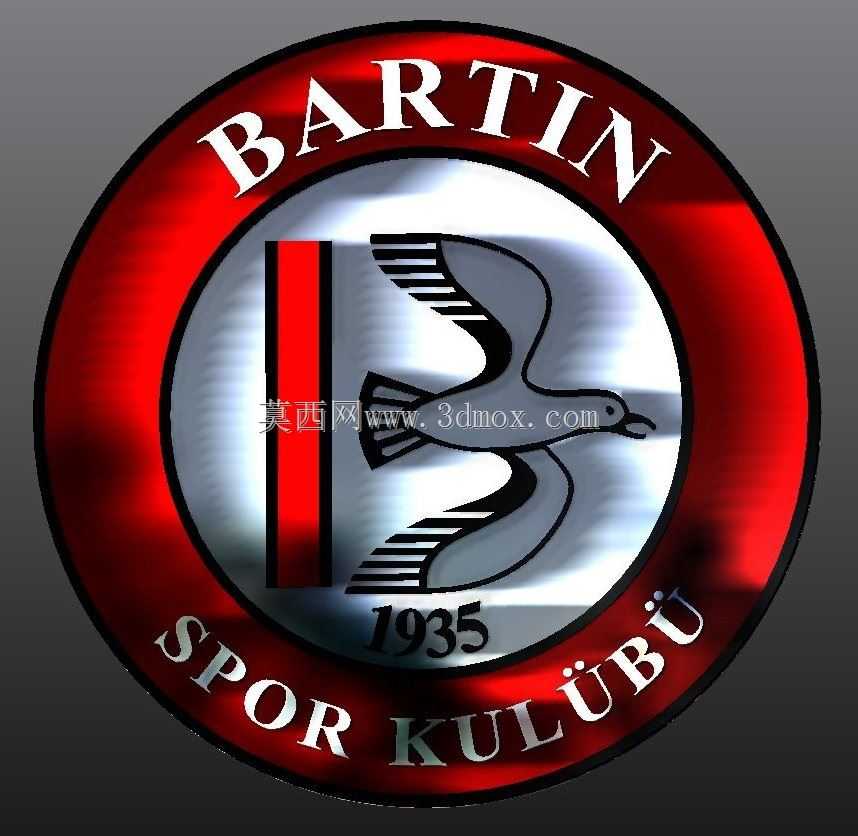

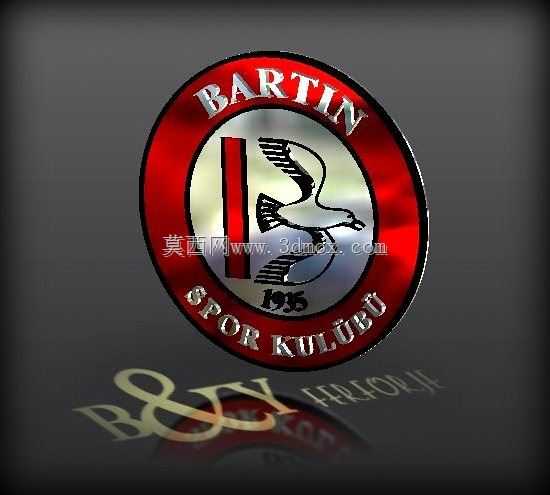

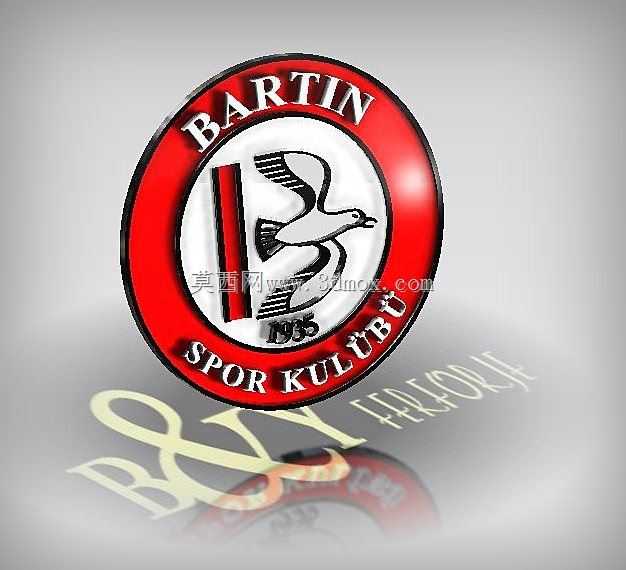

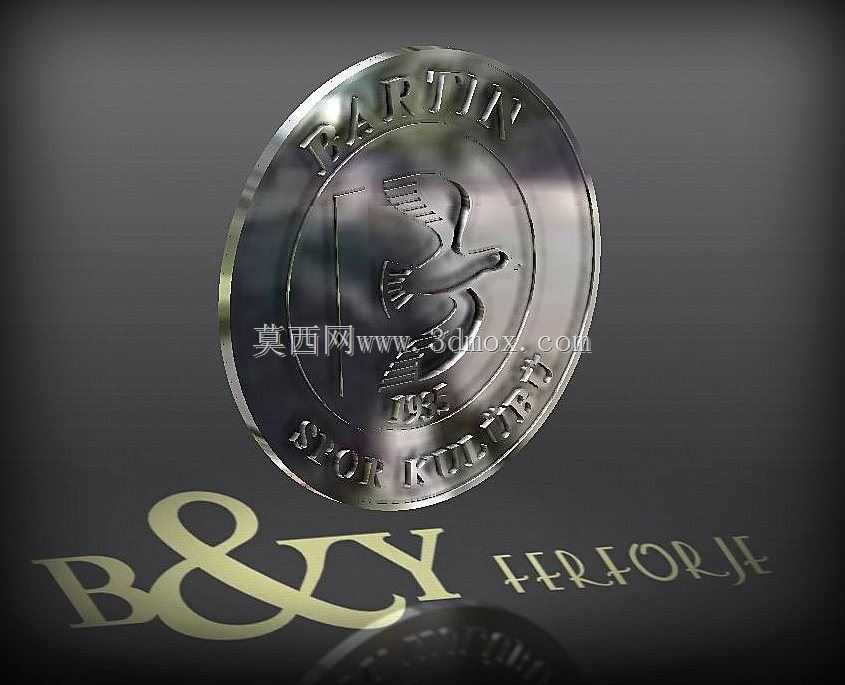

　　中间白色区域做哑光磨砂面的结构预留，飞鸟的金属部分做抛光面的抬升，两种表面质感的区域通过0.2mm的细微台阶分界，后续表面处理时不会出现混色、边界模糊的问题。另外，徽章底部的倒影效果是建模阶段的视觉呈现，实际量产结构中不会保留该部分，实体结构仅保留正面的徽标主体与背面的安装结构，在做三维建模的时候，需要把视觉展示模型和量产加工模型做分层处理，展示层保留光影反射的视觉效果用于方案确认，加工层提取纯实体结构，导出的加工模型要去掉所有非实体的视觉特效面，保证后续开模或者3D打印时的模型水密性，不会出现破面、非流形几何的问题。针对不同的加工工艺，建模时的细节处理也有区分，如果是采用锌合金压铸工艺，所有凸起结构的脱模斜度控制在1.5度以上，

　　内壁的斜度不小于2度，避免压铸时出现粘模的问题；如果是采用亚克力CNC雕刻工艺，所有内转角的圆角不小于R0.5，适配雕刻刀的最小加工半径，减少后续手工打磨的工作量；如果是采用金属3D打印工艺，悬空结构的倾斜角度不小于45度，不需要额外添加支撑就能顺利成型，降低后处理的难度。在安装结构的设计上，除了常规的别针、螺栓固定，还预留了背胶安装的适配结构，徽章背面做整体平面度控制，平面度公差不超过0.1mm，粘贴强力泡棉胶的时候可以完全贴合，不会出现翘边、粘贴不牢的问题，适合应用在光滑的墙面、展示架、文创产品表面等不方便打孔的场景。整个徽章的结构设计没有多余的装饰性冗余结构，所有的台阶、高度差、圆角设计都同时服务于视觉呈现效果与加工安装的实用性，在还原俱乐部标识视觉辨识度的前提下，尽可能降低后续加工、安装、使用环节的复杂度，让这款立体徽章可以适配多场景的使用需求，不需要针对不同场景重新做结构调整，只需要缩放整体尺寸、更换背面的固定配件就能完成不同规格产品的快速适配。
