90度内螺纹塑料弯头管件三维设计

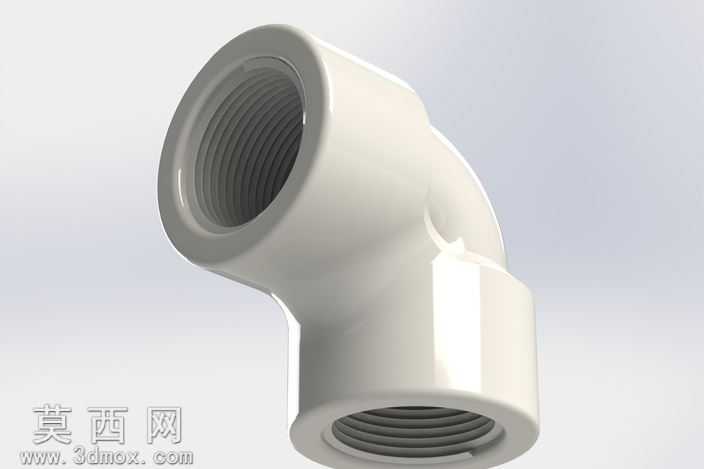

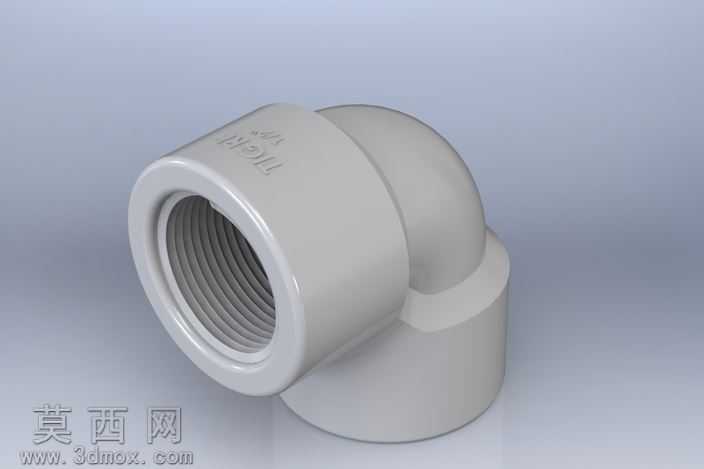

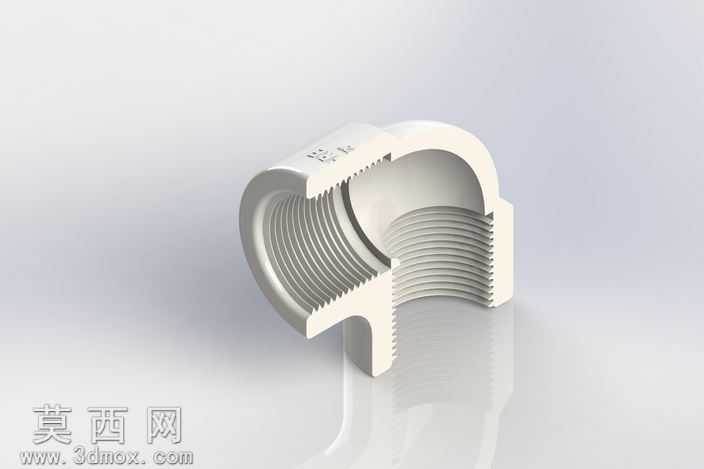

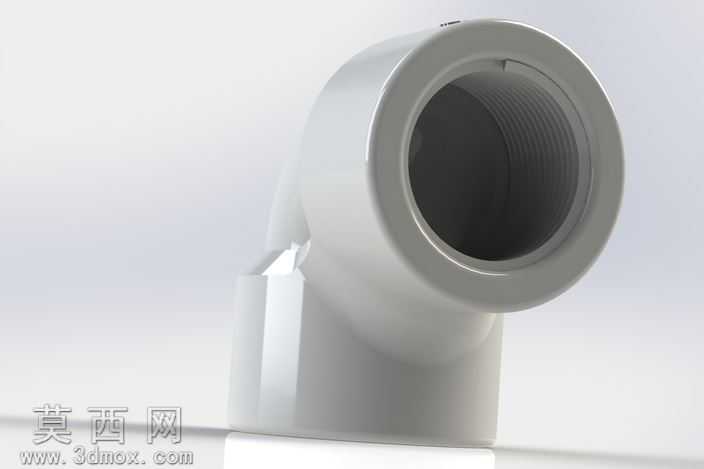

本作品为90度内螺纹塑料弯头管件的三维建模设计成果，建模阶段以民用给排水管路系统的实际安装需求为核心设计依据，首先确定1/2规格内螺纹的标准参数，严格遵循通用管螺纹的牙型角度、螺距、牙深规范，确保螺纹段可与同规格外螺纹管路配件实现紧密配合，满足管路连接的密封与受力要求。建模过程中先绘制弯头的中心走液路径，确定90度弯折处的平滑过渡曲率，避免管路内部出现直角死角造成液体流动阻力增大、杂质淤积的问题，同时保证弯头外壁的厚度均匀一致，符合塑料注塑成型的工艺要求，避免出现壁厚差异过大导致的注塑缩痕、应力集中等缺陷。模型的内外表面均做了平滑过渡处理，两端接口的同轴度、端面平整度经过参数校验，确保安装时可与对接管路保持垂直对齐，不会出现安装错位、连接渗漏的问题。材质渲染阶段选用硬质PVC塑料的材质参数，还原白色塑料管件的半哑光表面质感，调整材质的反光度、粗糙度参数，模拟真实塑料管件表面细腻的微磨砂触感，同时对内部螺纹段做细节渲染，清晰展现螺纹的牙型轮廓与加工精度，让观看者可直观了解管件的内部连接结构。结构设计上充分考虑塑料管件的受力特性，在弯折处的外壁做了轻微的加厚补强处理，提升弯头在管路承压、安装受力时的结构强度，避免长期使用过程中弯折处出现开裂、渗漏的问题，两端的接口端面做了微小的倒角处理，既方便安装时的对位插接，也可去除注塑成型产生的飞边毛刺，提升产品的装配手感。整体建模过程采用参数化设计方式，所有尺寸均可根据不同的管路规格需求进行快速调整，可直接用于产品的注塑模具开发、管路装配模拟、产品展示演示等多个场景，模型的细节精度满足工业级生产设计的使用要求，可直观展现该款弯头管件的外观形态、内部结构与装配特性。
