带长操作柄的限位切换开关三维结构设计

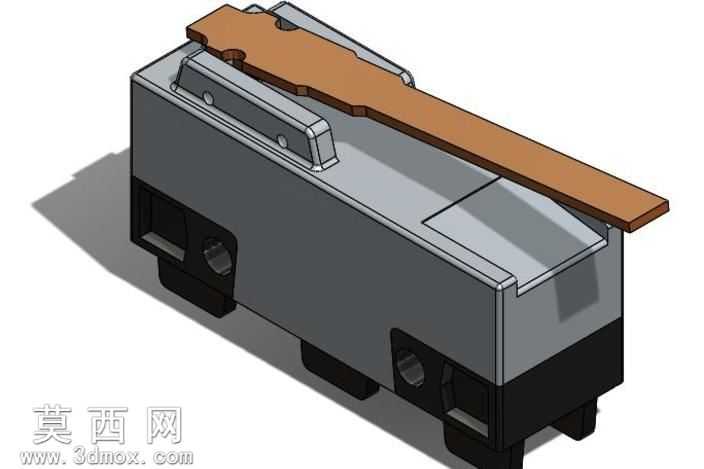

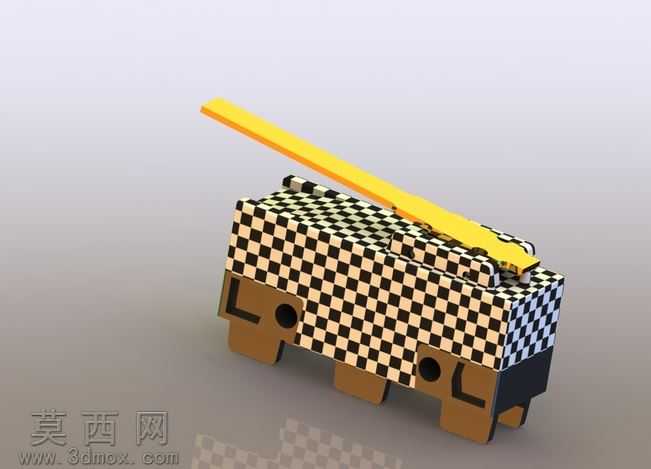

本作品为带长操作柄的限位切换开关三维建模成果，建模过程中严格遵循工业限位开关的实际尺寸比例与结构逻辑，先通过草图绘制勾勒开关基座、内部触发腔体、操作柄安装位的轮廓基准，再通过拉伸、切除、倒角等基础特征构建主体基座的实体结构，基座部分区分上下装配区域，下部预留接线安装孔位与固定卡扣结构，上部设置操作柄的铰接转轴安装槽，保证结构装配的合理性。操作柄部分采用长条形悬臂式设计，建模时对柄身做了渐变厚度处理，靠近铰接端厚度更大以保证结构强度，末端做圆弧收边处理避免锐边，同时在柄身对应触发位置预留与内部微动组件接触的凸台结构，还原真实开关的触发传动逻辑。材质渲染阶段，基座主体采用哑光深灰工程塑料材质，调整材质粗糙度参数模拟工业塑料的磨砂质感，底部接线区域采用黑色阻燃塑料材质，操作柄采用棕褐色电木材质，金属铰接件采用亮面金属材质并添加轻微环境反射效果，不同材质的色彩与质感区分清晰，能够直观呈现开关各部件的材质属性。结构设计上还原了限位开关的触发传动逻辑，操作柄绕铰接轴转动时可带动内部触点组件完成通断切换，基座侧面的安装孔位、底部的引脚结构均按照实物比例还原，各部件之间的装配间隙控制在合理范围，既保证结构展示的清晰性，也符合实际工业产品的装配公差要求。建模过程中对细节结构做了精细化处理，包括基座表面的分型线、铰接位置的固定卡扣、操作柄表面的防滑凹槽等细节均逐一还原，渲染时添加柔和的环境光与定向光源，在开关下方投射自然的软阴影，提升模型的立体视觉效果，整体模型完整呈现了这类长柄限位开关的外观形态与核心结构特征，可用于电器结构教学、产品方案展示等场景。
