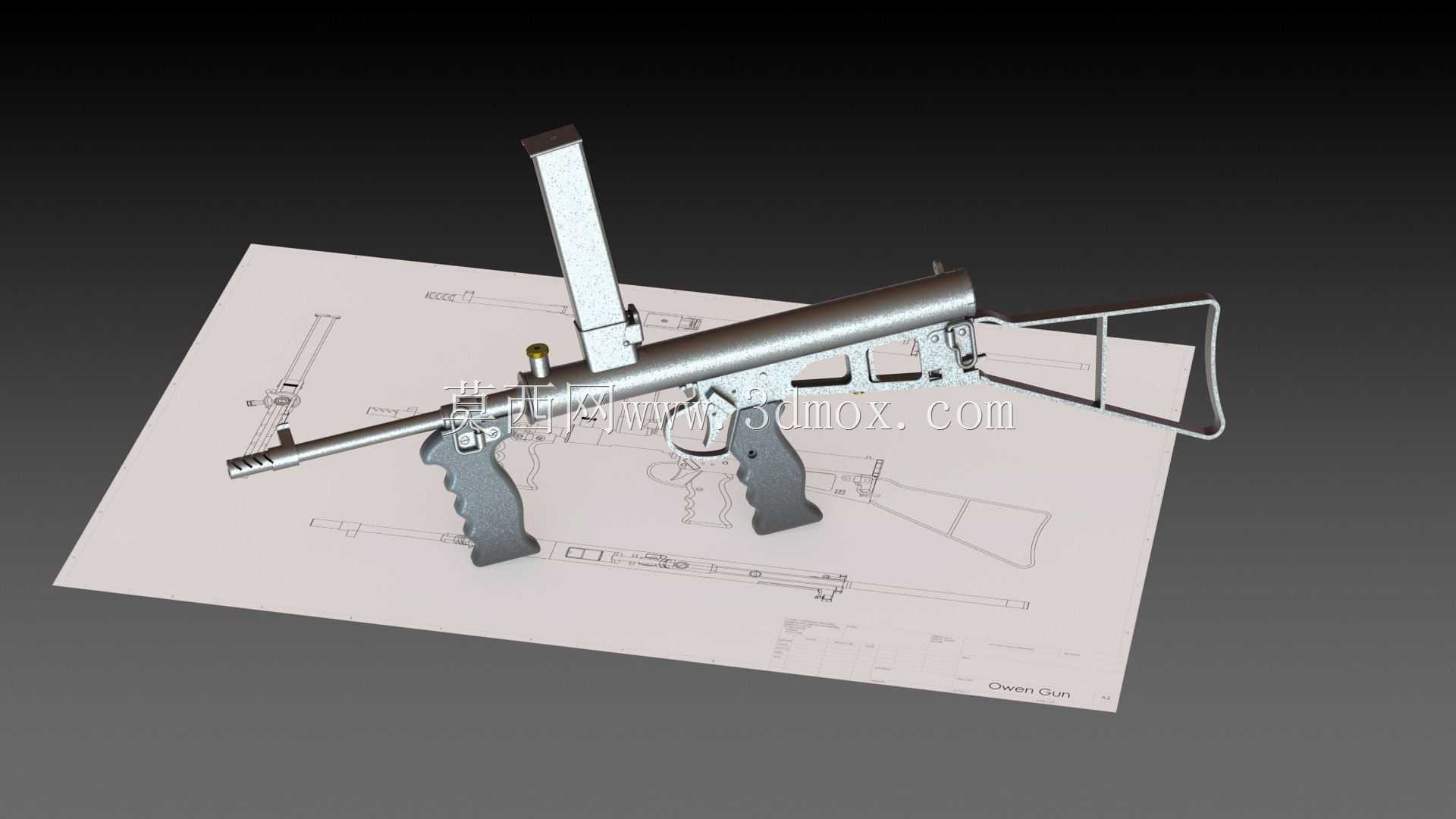

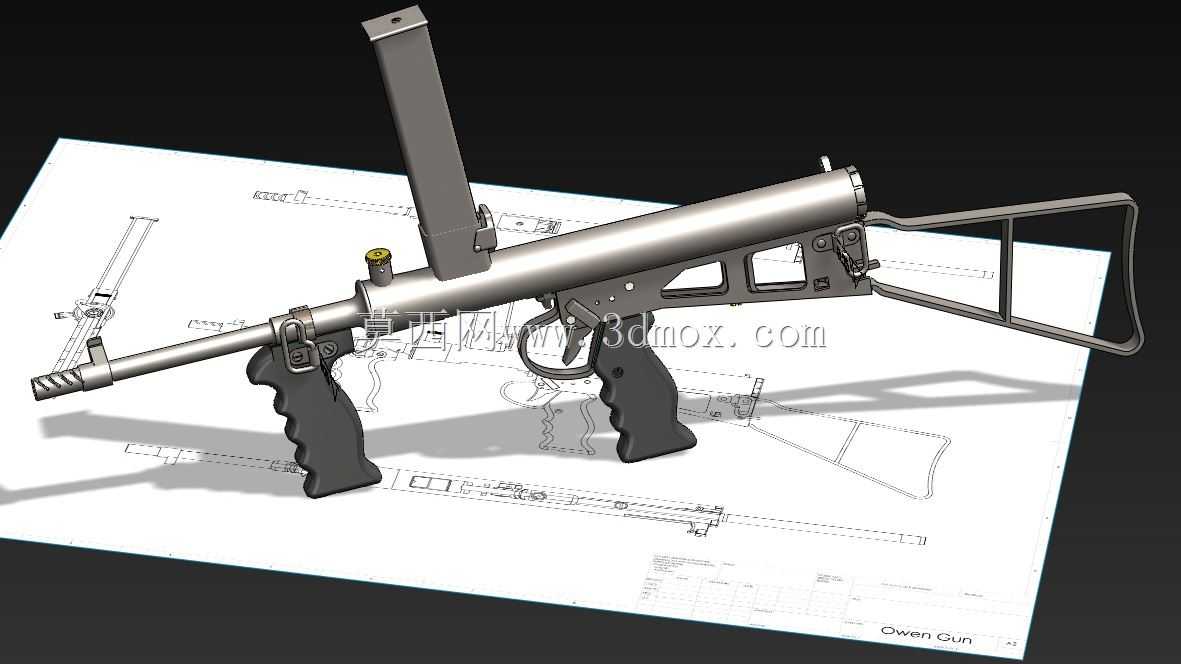

欧文冲锋枪SolidWorks结构建模设计

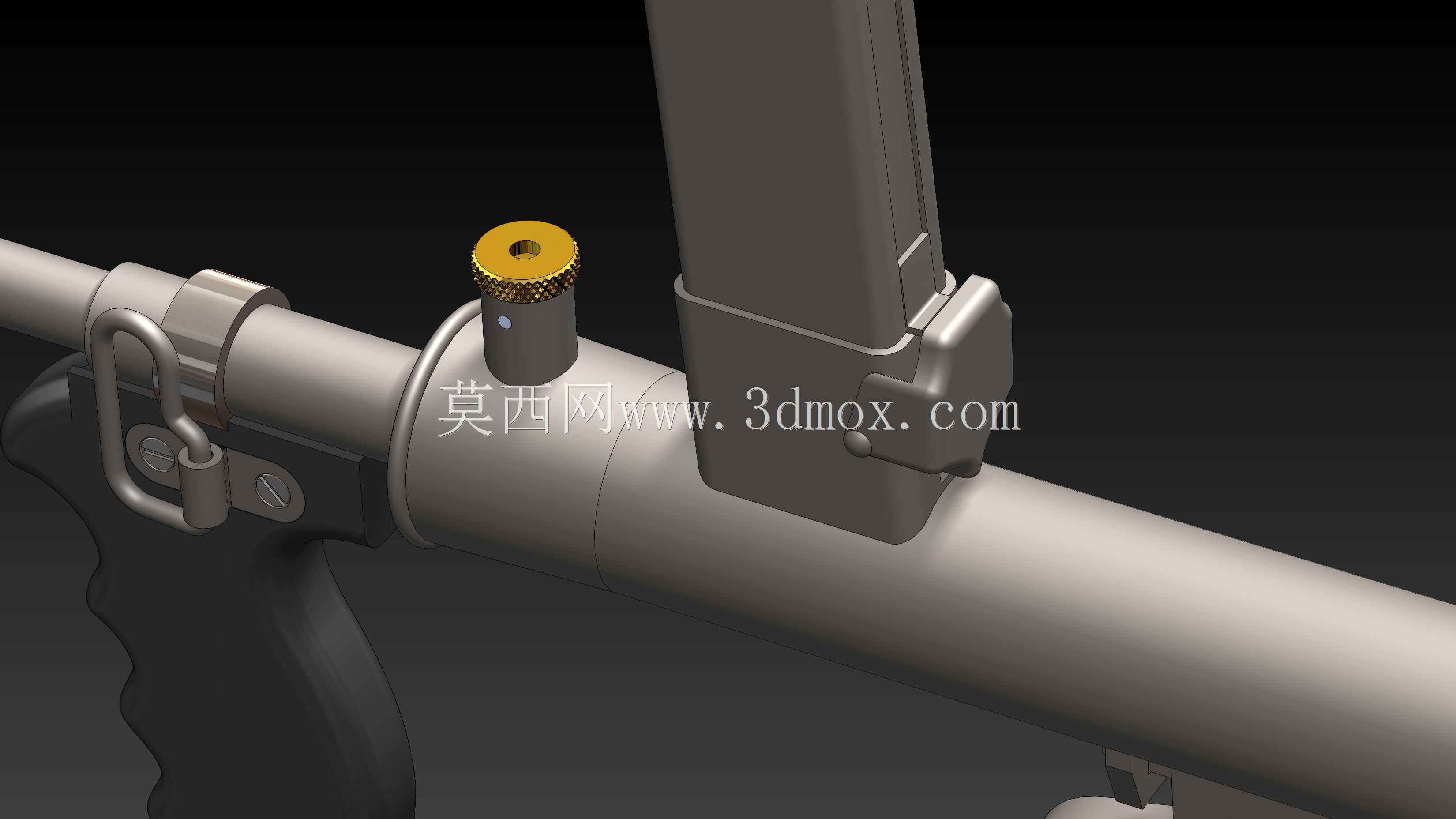

　　本次建模的欧文冲锋枪，作为二战时期澳军列装的单兵自动武器，其结构设计围绕战场极端环境下的可靠性展开，建模过程中需要还原其核心供弹、击发、握持机构的装配逻辑，同时兼顾各部件的安装边界与运动干涉校验。从实际应用场景来看，该类武器主要适配丛林、堑壕等近距离作战场景，因此整体结构紧凑，顶部供弹的布局设计能够有效降低泥水、沙尘进入供弹机构的概率，这一结构特点在建模时需要重点还原弹匣座与机匣的连接定位关系，确保弹匣安装后与枪机的进给路径完全对齐，避免出现供弹卡滞的结构问题。

　　从功能特性层面拆解，欧文冲锋枪采用自由枪机式自动原理，开膛待击设计，建模时需要明确枪机在机匣内的往复行程，确保击针、抽壳钩与弹膛的位置匹配，同时还原枪管与机匣的固定方式——其枪管通过节套与机匣过盈配合加横销固定，建模时需要标注出横销的安装孔位与配合公差，保证枪管拆装时的定位精度。握把组件采用镂空式金属框架加聚合物握把片的结构，既减轻了整体重量，又保证了握持时的结构强度，建模时需要还原框架上的减重孔形状与位置，同时确保握把片与金属框架的卡扣定位准确，无装配间隙。

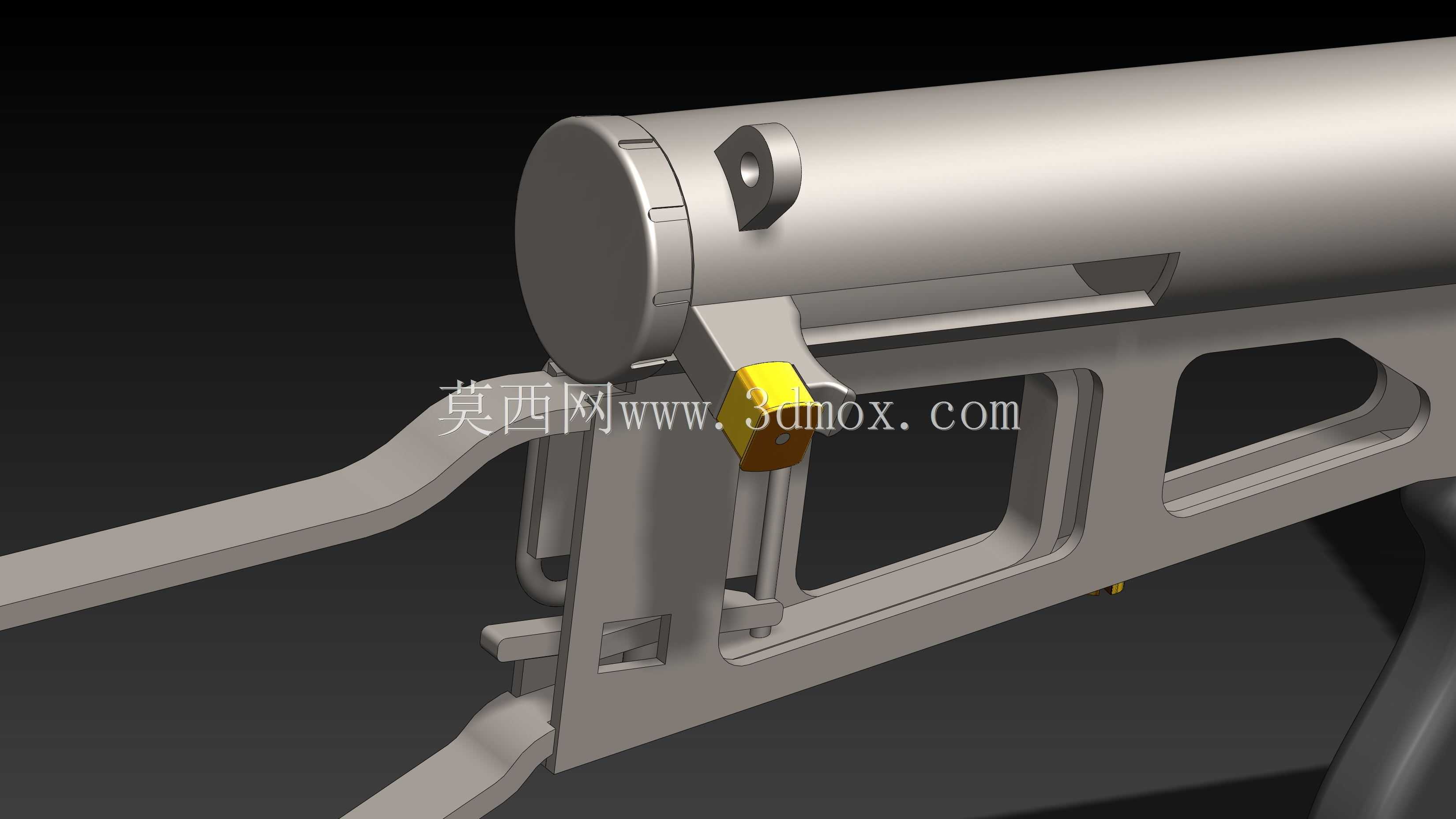

　　设计思路上，该枪区别于同期斯登冲锋枪的侧向供弹布局，采用顶部垂直供弹，弹匣为双排双进结构，建模时需要还原弹匣内部托弹簧、托弹板的运动空间，确保32发容弹量下枪弹的排列路径顺畅，不会出现抱弹口形变导致的供弹故障。机匣部分采用无缝钢管加工成型，尾部与枪托连接的位置设计有可拆卸的端盖，方便日常拆解维护，建模时需要还原端盖与机匣的卡扣结构，保证拆解时无需专用工具即可快速操作。拉机柄设计在机匣右侧，带有定位卡槽，可将枪机锁定在后方位置，建模时需要还原拉机柄与枪机的连接销结构，以及卡槽的定位尺寸，确保保险状态下枪机不会意外滑脱。

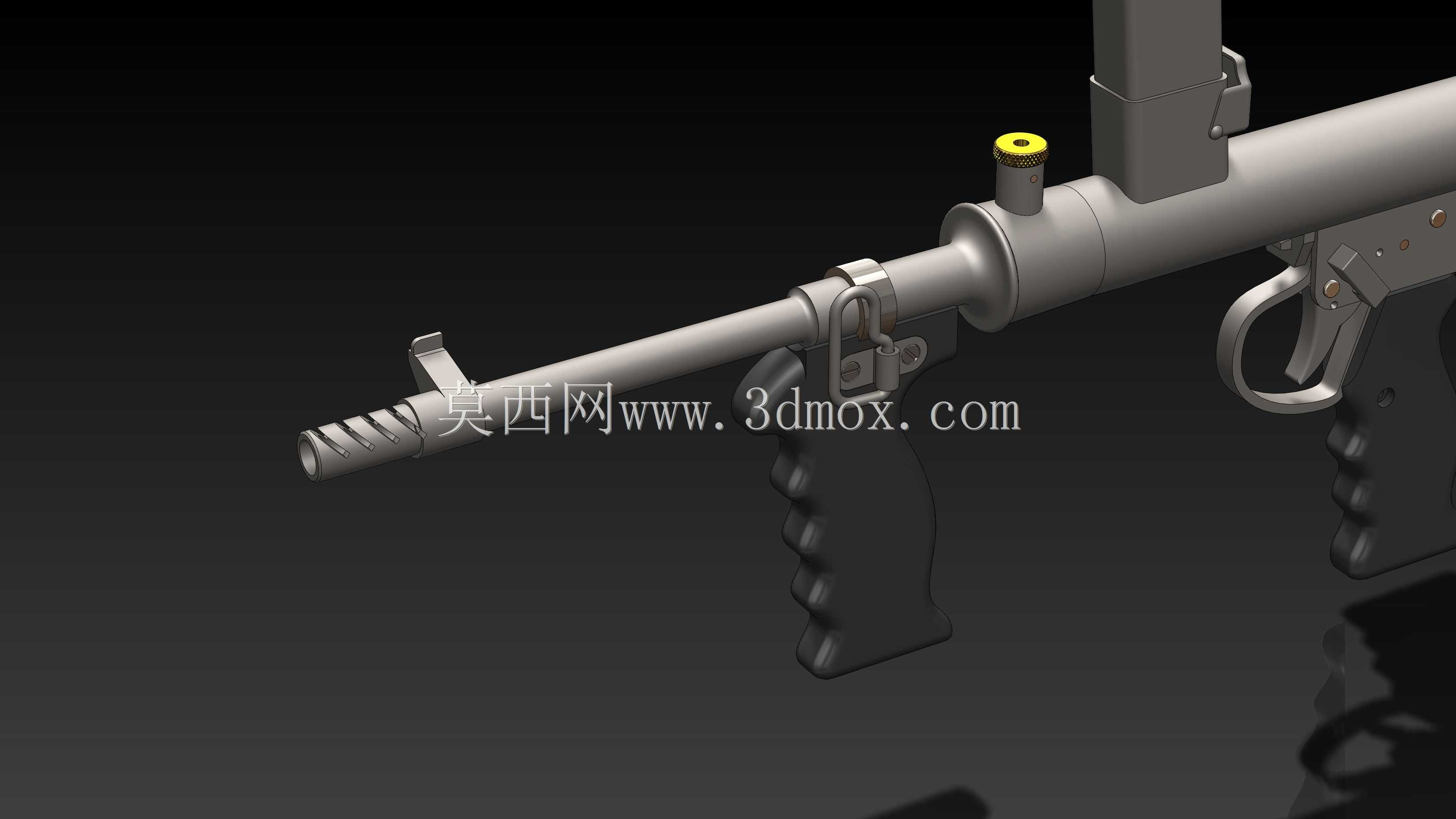

　　外形尺寸与安装边界方面，该枪全枪长度控制在813毫米左右，枪管长度250毫米，建模时需要严格控制各部件的外形尺寸，确保枪管轴线与握把、枪托的受力轴线重合，降低连发射击时的枪口上跳幅度。瞄具采用固定式准星与觇孔式照门，准星设计在枪管前端的散热箍上，照门固定在机匣尾部上方，建模时需要还原瞄具的调节结构，保证高低、风偏调节的行程范围符合实际使用需求。枪口部分设计有简单的消焰制退结构，通过在枪管前端开对称的泄气孔，降低射击时的枪口焰与后坐力，建模时需要准确还原泄气孔的角度与直径，确保火药燃气的泄放方向对称，避免影响射击精度。

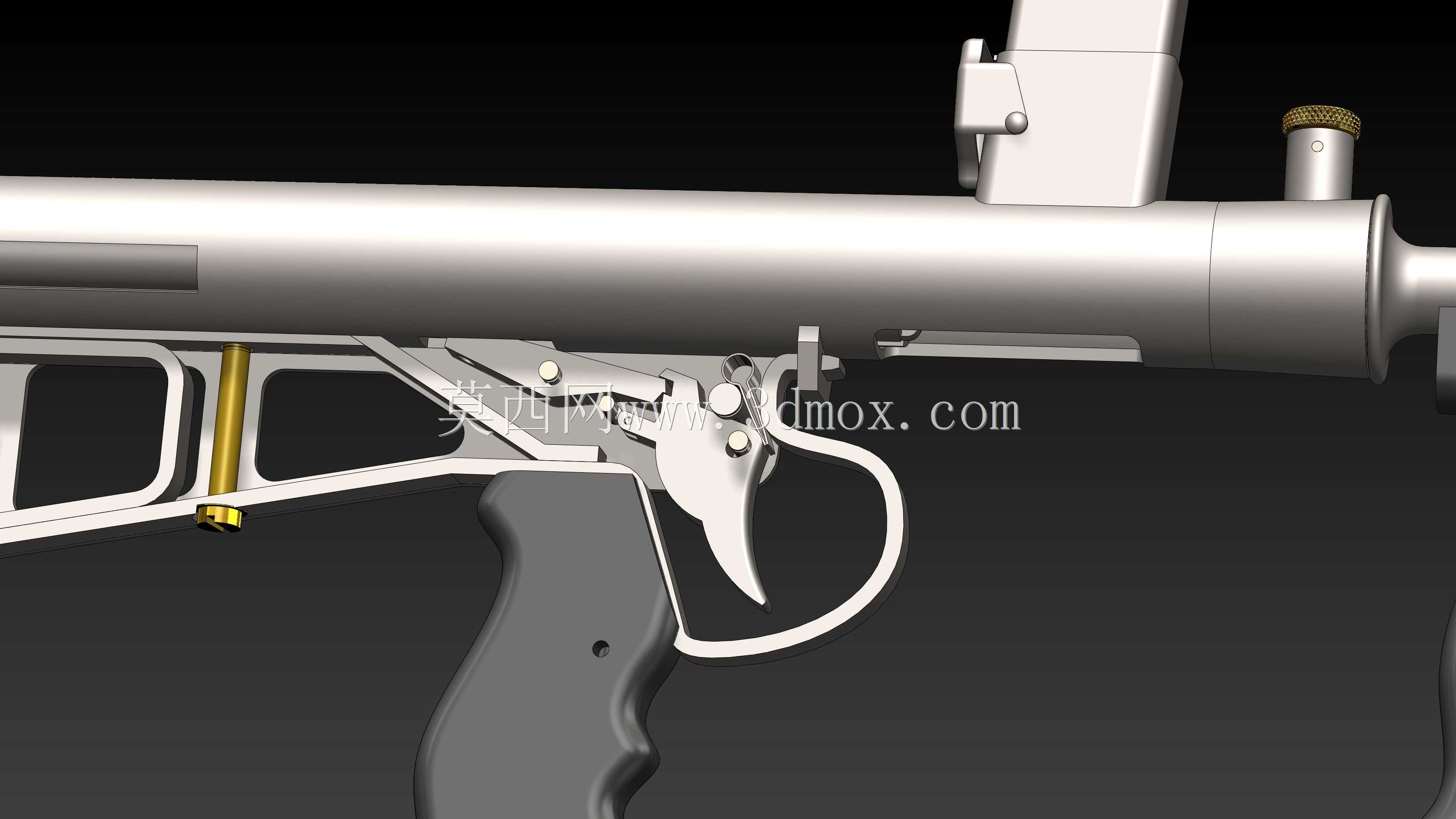

　　从结构装配的角度来看，各部件的配合公差需要严格控制，枪机与机匣的配合间隙控制在0.1-0.15毫米之间，既保证枪机往复运动的顺畅性，又避免间隙过大导致的枪机晃动影响精度。扳机组件采用模块化设计，整个发射机构可作为一个整体从机匣下方取出，建模时需要还原扳机、阻铁、连发阻铁的铰接关系，确保单、连发发射时的机构动作逻辑正确，不会出现单打连或者连发断火的问题。抛壳窗设计在机匣底部，射击时弹壳向下抛出，避免了侧向抛壳可能导致的弹壳误伤身边战友的问题，建模时需要还原抛壳窗的尺寸与位置，确保抽壳钩拉出弹壳后，抛壳挺能够准确将弹壳从抛壳窗推出，无卡壳风险。

　　整体建模过程中，需要对每个运动部件进行干涉检查，确保枪机往复、扳机转动、弹匣拆装等动作过程中，各部件之间无碰撞干涉，同时还原各金属部件的表面处理特征，比如机匣的磷化处理纹理、握把片的防滑纹理、金属部件的倒角去毛刺特征，让模型不仅在结构尺寸上准确，在外观细节上也符合实际产品的加工特征。
